PERLAN AUT-2
12

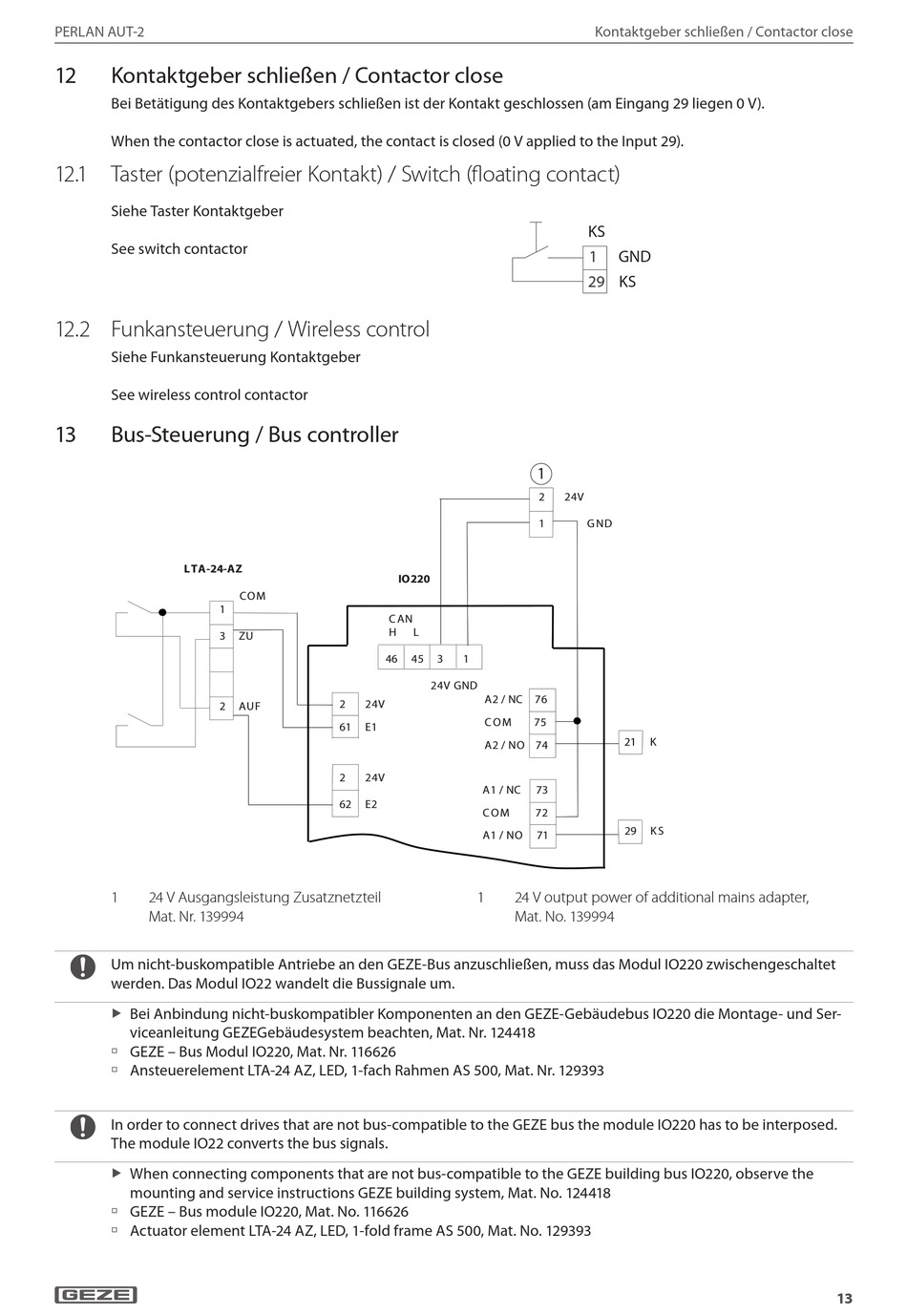

Kontaktgeber schließen / Contactor close
Bei Betätigung des Kontaktgebers schließen ist der Kontakt geschlossen (am Eingang 29 liegen 0 V).
When the contactor close is actuated, the contact is closed (0 V applied to the Input 29).
12. 1 Taster (potenzialfreier Kontakt) / Switch (floating contact)
Siehe Taster Kontaktgeber
See switch contactor
12.2 Funkansteuerung / Wireless control
Siehe Funkansteuerung Kontaktgeber
See wireless control contactor
13
Bus-Steuerung / Bus controller
LTA-24-AZ
1
3
2
1
24 V Ausgangsleistung Zusatznetzteil
Mat. Nr. 139994
Um nicht-buskompatible Antriebe an den GEZE-Bus anzuschließen, muss das Modul IO220 zwischengeschaltet
werden. Das Modul IO22 wandelt die Bussignale um.
Bei Anbindung nicht-buskompatibler Komponenten an den GEZE-Gebäudebus IO220 die Montage- und Ser-
X
viceanleitung GEZEGebäudesystem beachten, Mat. Nr. 124418
à GEZE – Bus Modul IO220, Mat. Nr. 116626
à Ansteuerelement LTA-24 AZ, LED, 1-fach Rahmen AS 500, Mat. Nr. 129393
In order to connect drives that are not bus-compatible to the GEZE bus the module IO220 has to be interposed.
The module IO22 converts the bus signals.
When connecting components that are not bus-compatible to the GEZE building bus IO220, observe the
X
mounting and service instructions GEZE building system, Mat. No. 124418
à GEZE – Bus module IO220, Mat. No. 116626
à Actuator element LTA-24 AZ, LED, 1-fold frame AS 500, Mat. No. 129393
IO220
CO M
C AN
H
ZU
46
2
24V
AUF
61
E1
2
24V
62
E2
1
2
24V
1
L
45
3
1
24V GND
A2 / NC
76
C O M
75
A2 / NO 74
A1 / NC
73
C O M
72
A1 / NO
71
1
24 V output power of additional mains adapter,
Mat. No. 139994
Kontaktgeber schließen / Contactor close
KS
1
GND
29
KS
G ND
21
K
29
K S
13
