Inbetriebnahme und Service / Commissioning and servicing
If the drive switches off too early:
Increase the tolerance.
X
Turn Potentiometer P1 (4, page 16) clockwise.
X
If the drive does not switch off:
Decrease the tolerance.
X
Turn Potentiometer P1 (4, page 16) anticlockwise.
X
The drive always switches off after a maximum operating time of 5 minutes.

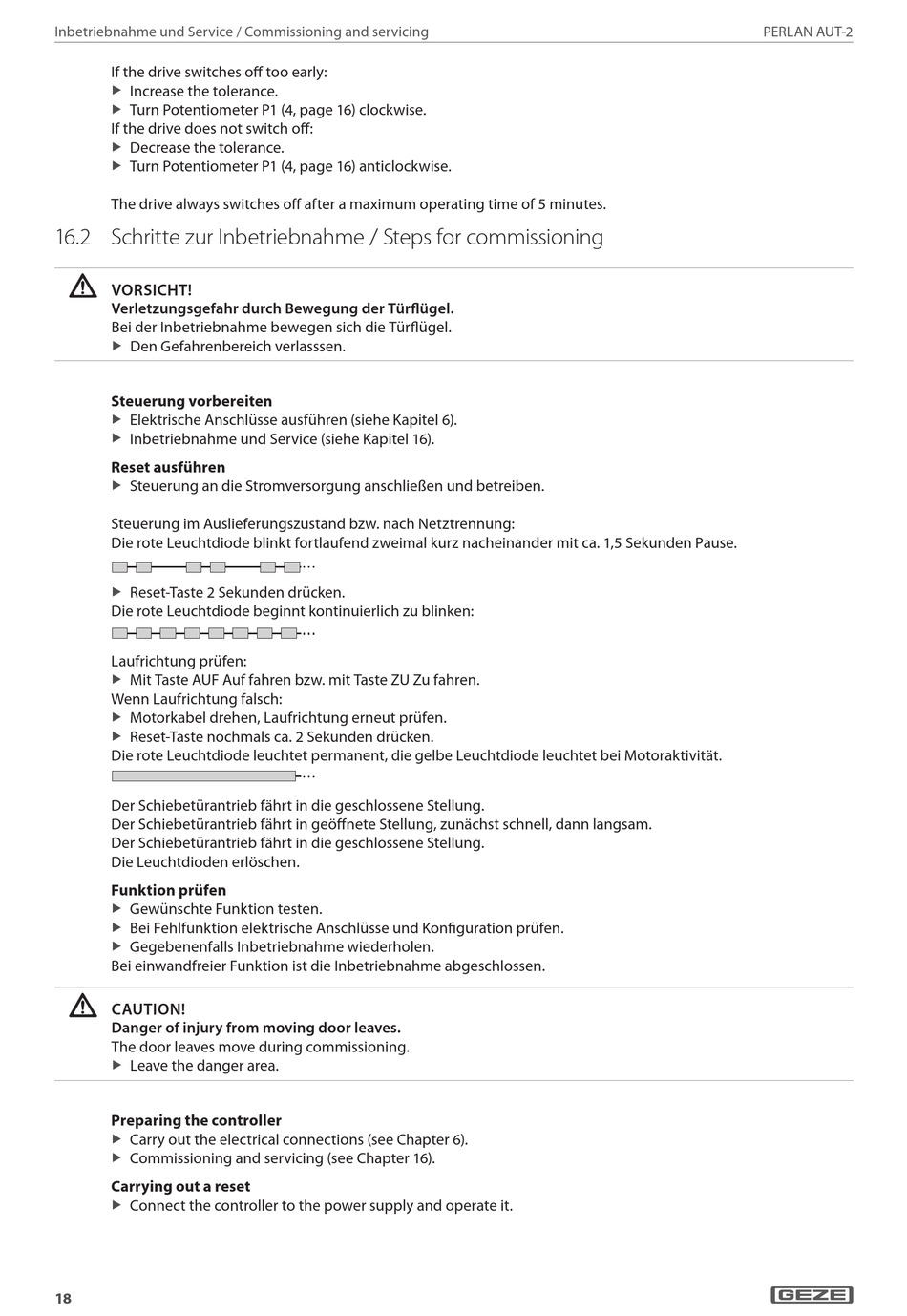

16.2 Schritte zur Inbetriebnahme / Steps for commissioning
VORSICHT!
Verletzungsgefahr durch Bewegung der Türflügel.
Bei der Inbetriebnahme bewegen sich die Türflügel.
Den Gefahrenbereich verlasssen.
X
Steuerung vorbereiten
Elektrische Anschlüsse ausführen (siehe Kapitel 6).
X
Inbetriebnahme und Service (siehe Kapitel 16).
X
Reset ausführen
Steuerung an die Stromversorgung anschließen und betreiben.
X
Steuerung im Auslieferungszustand bzw. nach Netztrennung:
Die rote Leuchtdiode blinkt fortlaufend zweimal kurz nacheinander mit ca. 1,5 Sekunden Pause.
Reset-Taste 2 Sekunden drücken.
X
Die rote Leuchtdiode beginnt kontinuierlich zu blinken:
Laufrichtung prüfen:
Mit Taste AUF Auf fahren bzw. mit Taste ZU Zu fahren.
X
Wenn Laufrichtung falsch:
Motorkabel drehen, Laufrichtung erneut prüfen.
X
Reset-Taste nochmals ca. 2 Sekunden drücken.
X
Die rote Leuchtdiode leuchtet permanent, die gelbe Leuchtdiode leuchtet bei Motoraktivität.
Der Schiebetürantrieb fährt in die geschlossene Stellung.
Der Schiebetürantrieb fährt in geöffnete Stellung, zunächst schnell, dann langsam.
Der Schiebetürantrieb fährt in die geschlossene Stellung.
Die Leuchtdioden erlöschen.
Funktion prüfen
Gewünschte Funktion testen.
X
Bei Fehlfunktion elektrische Anschlüsse und Konfiguration prüfen.
X
Gegebenenfalls Inbetriebnahme wiederholen.
X
Bei einwandfreier Funktion ist die Inbetriebnahme abgeschlossen.
CAUTION!
Danger of injury from moving door leaves.
The door leaves move during commissioning.
Leave the danger area.
X
Preparing the controller
Carry out the electrical connections (see Chapter 6).
X
Commissioning and servicing (see Chapter 16).
X
Carrying out a reset
Connect the controller to the power supply and operate it.
X
18
PERLAN AUT-2
