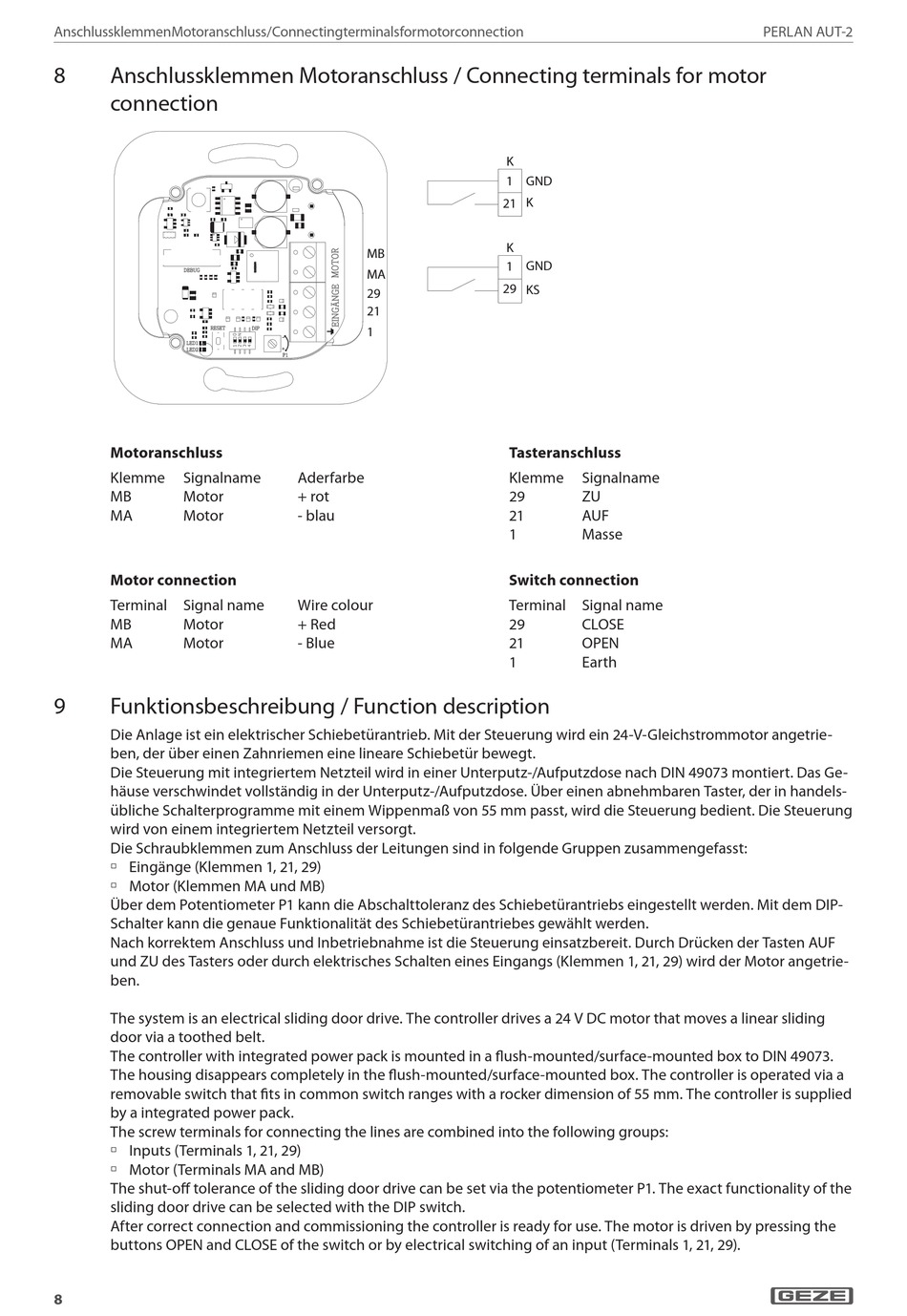

Anschlussklemmen Motoranschluss / Connecting terminals for motor connection
8
Anschlussklemmen Motoranschluss / Connecting terminals for motor
connection
Motoranschluss
Klemme
Signalname
MB
Motor
MA
Motor
Motor connection
Terminal Signal name
MB
Motor
MA
Motor
9
Funktionsbeschreibung / Function description
Die Anlage ist ein elektrischer Schiebetürantrieb. Mit der Steuerung wird ein 24-V-Gleichstrommotor angetrie-
ben, der über einen Zahnriemen eine lineare Schiebetür bewegt.
Die Steuerung mit integriertem Netzteil wird in einer Unterputz-/Aufputzdose nach DIN 49073 montiert. Das Ge-
häuse verschwindet vollständig in der Unterputz-/Aufputzdose. Über einen abnehmbaren Taster, der in handels-
übliche Schalterprogramme mit einem Wippenmaß von 55 mm passt, wird die Steuerung bedient. Die Steuerung
wird von einem integriertem Netzteil versorgt.
Die Schraubklemmen zum Anschluss der Leitungen sind in folgende Gruppen zusammengefasst:
à Eingänge (Klemmen 1, 21, 29)
à Motor (Klemmen MA und MB)
Über dem Potentiometer P1 kann die Abschalttoleranz des Schiebetürantriebs eingestellt werden. Mit dem DIP-
Schalter kann die genaue Funktionalität des Schiebetürantriebes gewählt werden.
Nach korrektem Anschluss und Inbetriebnahme ist die Steuerung einsatzbereit. Durch Drücken der Tasten AUF
und ZU des Tasters oder durch elektrisches Schalten eines Eingangs (Klemmen 1, 21, 29) wird der Motor angetrie-
ben.
The system is an electrical sliding door drive. The controller drives a 24 V DC motor that moves a linear sliding
door via a toothed belt.
The controller with integrated power pack is mounted in a flush-mounted/surface-mounted box to DIN 49073.
The housing disappears completely in the flush-mounted/surface-mounted box. The controller is operated via a
removable switch that fits in common switch ranges with a rocker dimension of 55 mm. The controller is supplied
by a integrated power pack.
The screw terminals for connecting the lines are combined into the following groups:
à Inputs (Terminals 1, 21, 29)
à Motor (Terminals MA and MB)
The shut-off tolerance of the sliding door drive can be set via the potentiometer P1. The exact functionality of the
sliding door drive can be selected with the DIP switch.
After correct connection and commissioning the controller is ready for use. The motor is driven by pressing the
buttons OPEN and CLOSE of the switch or by electrical switching of an input (Terminals 1, 21, 29).
8
MB
MA
29
21
1
Aderfarbe
+ rot
- blau
Wire colour
+ Red
- Blue
K
1
GND
K
21
K
GND
1
29
KS
Tasteranschluss
Klemme
Signalname
29
ZU
21
AUF
1
Masse
Switch connection
Terminal Signal name
29
CLOSE
21
OPEN
1
Earth
PERLAN AUT-2
