Anhang B: TPP0250, TPP0500B und TPP1000: Informationen zu passiven 10-fach-Tastköpfen mit 250 MHz, 500 MHz und 1 GHz
Artikel
218
Beschreibung

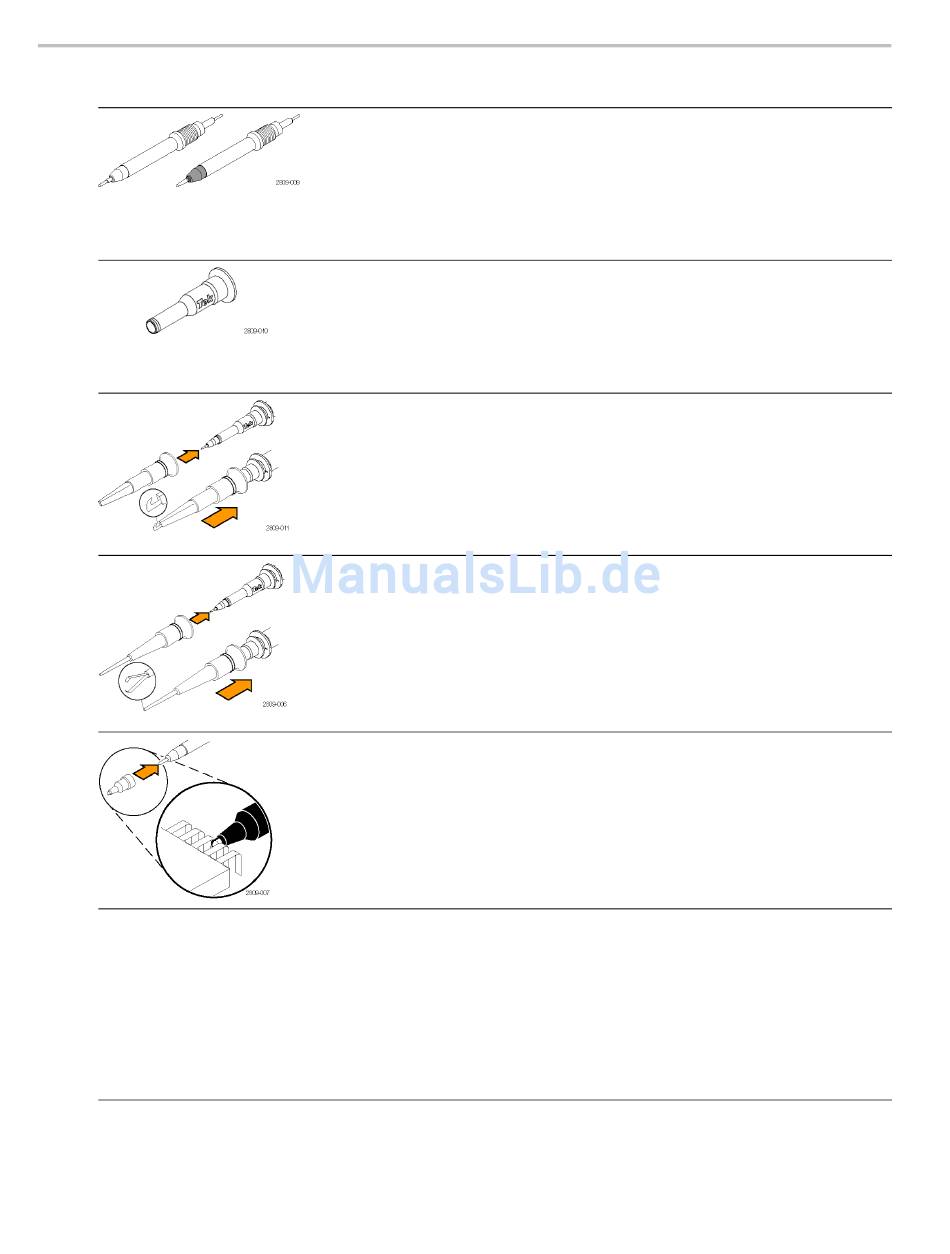

Tastkopfspitzen – Feder (weiß) und fest (grau)
Die weiße Federspitze ist auf dem Tastkopf
vorinstalliert und verfügt über eine Feder für
das Testen von Leiterplatten auf Kompatibilität.
Neubestellung: Tektronix-Teilenummern:
206-0610-xx (feste Spitze)
206-0611-xx (Federspitze)
Isolationshülse
Schrauben Sie die Hülse zum Ersetzen der
Tastkopfspitzen ab. (Siehe die Schritte auf der
nächsten Seite).
Neubestellung: Tektronix-Teilenummer
342-1194-xx
Hakenspitze
Drücken Sie die Hakenspitze auf die Tastkopfspitze
und hängen Sie den Haken dann am Leiter ein.
Nennwert: 300 V CAT II
Neubestellung: Tektronix-Teilenummer
013-0362-xx
Mikro-Hakenspitze
Verwenden Sie diese Spitze bei Prüfpunkten, die
aus Platzgründen schwer zugänglich sind. Drücken
Sie die Hakenspitze auf die Tastkopfspitze und
ziehen Sie die Greifer um den Leiter herum heraus.
Nennwert: 300 V CAT II
Neubestellung: Tektronix-Teilenummer
013-0363-xx
Universelle IC-Kappe
Diese Kappe verhindert ein Verkürzen der
Tastkopfspitze zwischen IC-Pins.
Drücken Sie die Kappe auf die Tastkopfspitze, bis
sie einrastet. Drehen Sie dann die Kappe, bis die
Tastkopfspitze zum IC-Leiter hin freigelegt ist.
Neubestellung: Tektronix-Teilenummer
013-0366-xx
Erdungsfedern
Zur Begrenzung von Verzerrungen bei
Hochfrequenzsignalen, die durch die Induktion
des Erdungspfads entstehen, biegen Sie die
Feder bis zu den Erdungsanschlüsse in der Nähe
(<0,75 Zoll, lang; <0,25 Zoll, kurz). Neubestellung:
Tektronix-Teilenummern:
016-2028-xx (lang, je 2)
016-2034-xx (kurz, je 2)
