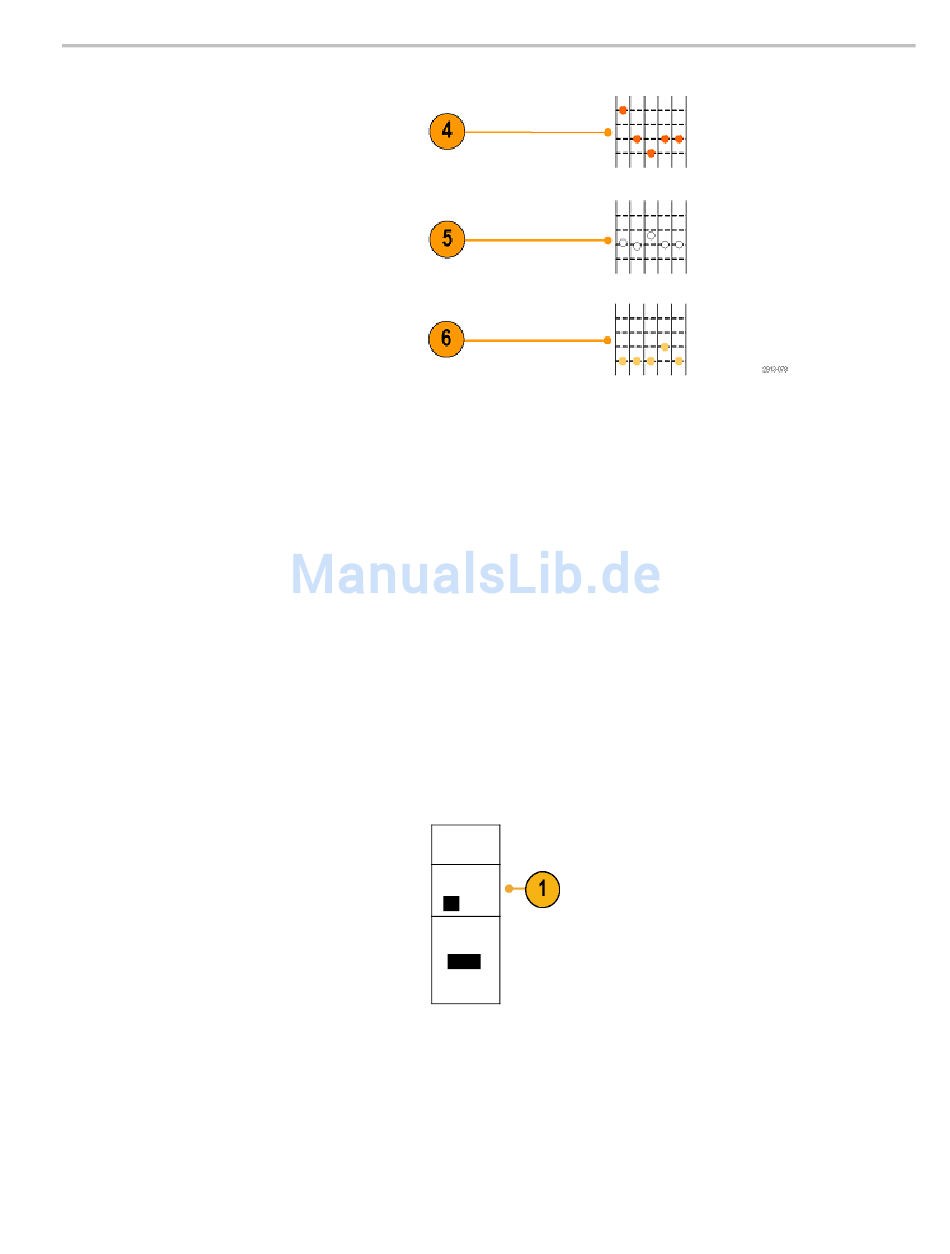

4. Abtastung: Verwendet den ersten Punkt
in jedem Intervall.
5. Mittelwert: Verwendet alle Punkte in
jedem Intervall.
6. Minimum: Verwendet den niedrigsten
Punkt der Amplitude in jedem Intervall.
Spektrogrammanzeige
Die Spektrogrammanzeige ist besonders zur Überwachung sich langsam ändernder HF-Phänomene geeignet. Die x-Achse
stellt die Frequenz dar, genau wie bei der typischen Spektrumanzeige. Die y-Achse stellt die Zeit dar. Farbe zeigt die
Amplitude an.
Spektrogrammelemente werden erzeugt, indem jedes Spektrum umgekippt wird, so dass es eine Pixel-Reihe hoch
ist. Anschließend werden jedem Pixel auf Grundlage der Amplitude bei dieser Frequenz Farben zugewiesen, wobei die
kalten Farben Blau und Grün niedrige Amplituden und die wärmeren Farben Geld und Rot höhere Amplituden darstellen.
Bei jeder neuen Erfassung wird am unteren Ende des Spektrogramms ein weiteres Element hinzugefügt und der Verlauf
verschiebt sich um eine Reihe nach oben.
Wenn Erfassungen angehalten werden, können Sie im Verlauf des Spektrogramms navigieren, indem Sie auf das
Bedienelement für die einzelnen Spektogramm-Teile im seitlichen Menü drücken und den Drehknopf Mehrzweck a
drehen. Wenn Erfassungen angehalten werden und das Spektogramm angezeigt wird, wird die Kurve der einzelnen
Spektogramm-Teile als normale Spektrumskurve angezeigt.
Drücken Sie zur Verwendung der Spektrogrammfunktion Spektrogramm im HF-Menü, um das entsprechende Seitenmenü
aufzurufen.
1. Drücken Sie Anzeige auf Ein, um das
Spektrogramm zu starten.
2. Um jedes im Spektrogramm erfasste
Spektrum zu überprüfen, drücken Sie
Start/Stop, um die HF-Erfassungen
anzuhalten. Drehen Sie Mehrzweck a.
Benutzerhandbuch der Oszilloskop-Serie MDO3000
Spektro-
gramm
Anzeige
Ein| Aus
Element
(Normal)
(a) -45
