ACHTUNG - WARTUNG IST NUR VON EINER AUTORISIERTEN FACHKRAFT AUSZUFÜHREN
Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prüfen, ob das Gerät nach Abschluss der Arbeiten sicher ist.
Maak de bevestigingen los waarmee de ventilator vastzit
en verwijder deze uit de achterkant van het gat. Plaats de
nieuwe ventilator en hermonteer in omgekeerde volgorde.
Controleer of de oven goed werkt.

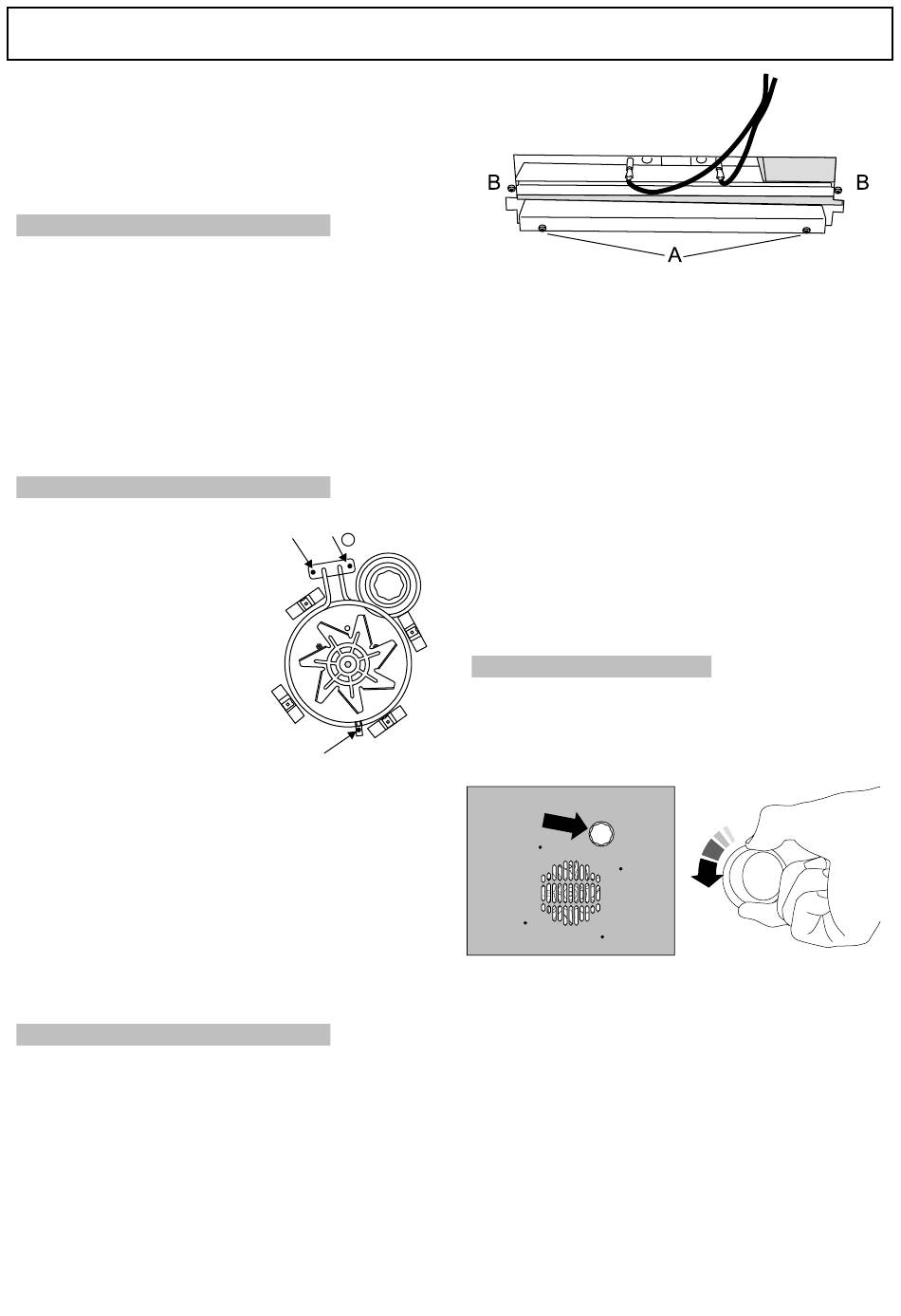

21. Thermischen Sicherungsautomaten eines
Ofenelements entfernen
Das Gerät von der Stromversorgung trennen.
Den Herd nach vorne ziehen, um Zugriff auf den
Abdeckkasten zu erhalten. Die Schrauben lösen und die
Abdeckung abheben. Die Sicherung befindet sich auf der
Erdungsplatte neben den Ofenelementanschlüssen. Die
Sicherungsverdrahtung trennen. Die Befestigungselemente
lösen, mit denen die Sicherung an der Erdungsplatte
befestigt ist, und den Thermostat entfernen. Die
Ersatzsicherung einsetzen und in umgekehrter Reihenfolge
zusammenbauen.
22. Rechtes Ofenelement entfernen
Das Gerät von der Stromversorgung trennen.
Innere Ofenrückwand entfernen (siehe 19).
Zwei Schrauben von der Oberseite
und eine Schraube von der
Unterseite des Elements im Ofen
entfernen. Das Element vorsichtig
abnehmen. Die Anschlüsse
vom Element trennen und ihre
Positionen notieren.
Sollte es nicht möglich sein, die Leitungen auf diese Weise
zu trennen, den Herd nach vorne ziehen, um Zugriff auf die
Rückseite zu erhalten. Dann die Schrauben, mit denen die
Stromabdeckung am hinteren Blech befestigt ist, entfernen.
Die Abdeckung abnehmen und die Anschlüsse von der
Hinterseite trennen.
Das neue Element anbringen und in umgekehrter
Reihenfolge zusammenbauen. Funktion des Ofens
kontrollieren.
23 Verwijderen van de boven- en onderelementen
van de linkeroven
Das Gerät von der Stromversorgung trennen.
Onderelement
Trek het fornuis naar voren zodat u bij de afschermkasten
aan de achterkant van het apparaat kunt. Verwijder de
bevestigingen waarmee de kast vastzit en licht deze op.
Verwijder de 2 schroeven 'A' en laat de plaat zakken.
Verwijder de 2 schroeven B, laat de bovenste plaat zakken
en verwijder deze door de gleuf in de achterkant van het
fornuis.
Maak de klemaansluitingen los, onthoud goed hoe deze
zaten.
Verwijder de bevestigingen van het element en trek het
element eruit. Vervang het element en hermonteer in
omgekeerde volgorde.
Bovenelement
Open de linker ovendeur en maak de bevestigingen
los waarmee het hitteschild vastzit. Verwijder de
beugelbevestigingen van het bovenelement en haal het
eruit. Vervang het element en hermonteer in omgekeerde
volgorde. Controleer of de oven goed werkt.
24. Ofenglühlampe austauschen
Die Stromversorgung ausschalten.
Vergewissern Sie sich, dass der Ofen kalt ist. Die Ofentür
öffnen und die Ofenroste und -bleche herausnehmen.
Die Lampenabdeckung durch Schrauben gegen den
Uhrzeigersinn lösen. Sie ist unter Umständen sehr steif.
Schrauben Sie die alte Glühbirne heraus. Schützen Sie Ihre
Finger für den Fall, dass die Glühbirne zerbricht.
Eine Glühlampe mit 15 W, 240 V und Schraubfassung, FÜR
BACKÖFEN, einschrauben. Es muss eine spezielle Glühlampe
sein, die bis 300°C wärmebeständig ist.
Die neue Glühlampe einschrauben, die Lampenabdeckung
wieder aufschrauben. Die Stromversorgung einschalten und
kontrollieren, ob die Glühlampe aufleuchtet.
53
