ACHTUNG - WARTUNG IST NUR VON EINER AUTORISIERTEN FACHKRAFT AUSZUFÜHREN
Vor der Aufnahme der Arbeit von der Strom- und Gasversorgung trennen. Prüfen, ob das Gerät nach Abschluss der Arbeiten sicher ist.

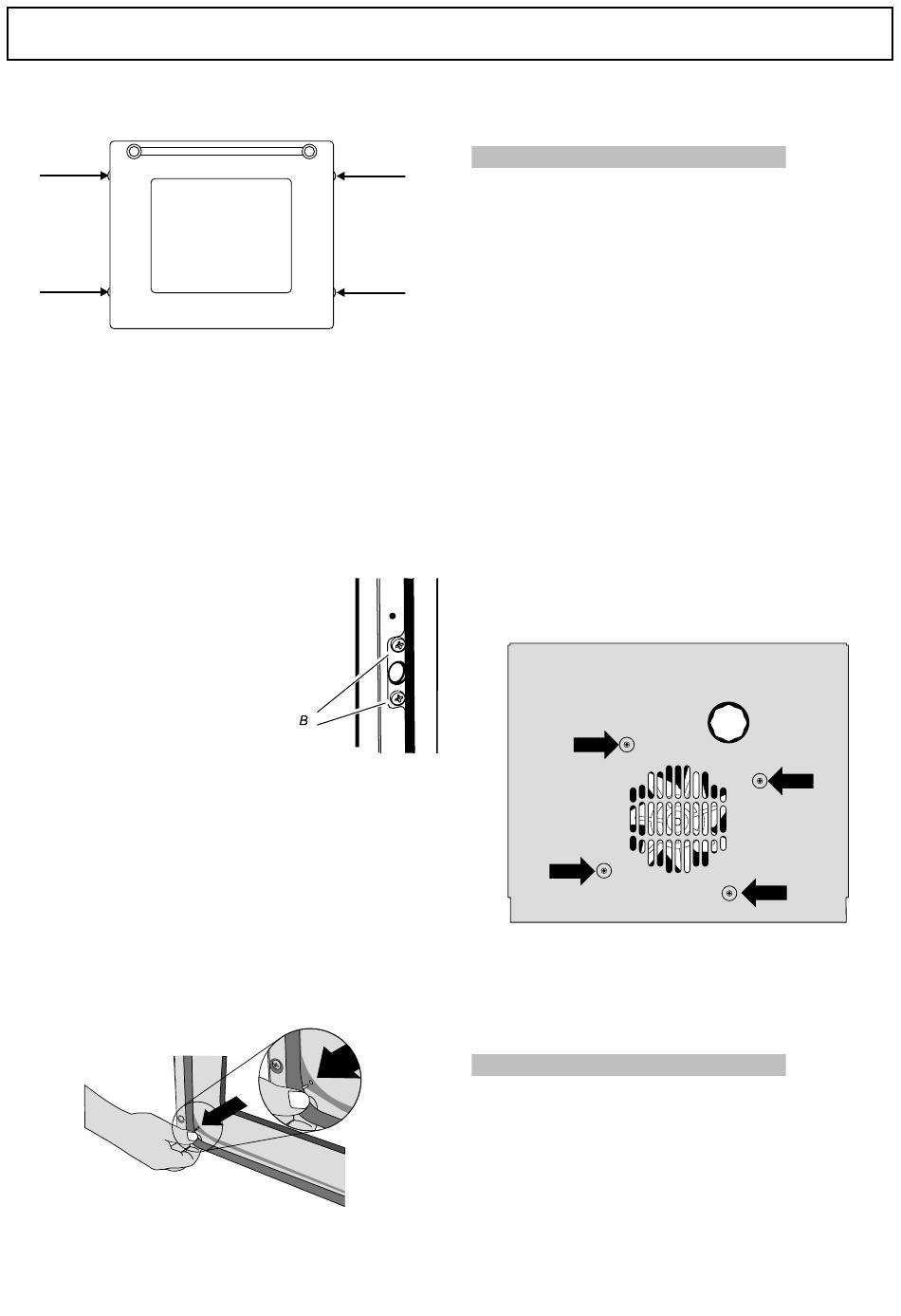

Öffnen Sie die Ofentür etwas und entfernen Sie die
Befestigungsschrauben der Vorderabdeckung von den
Türseiten (zwei pro Seite).
Heben Sie die äußere Türverkleidung vorsichtig ab.
Türgriff von der Verkleidung entfernen. Dazu die 2
Befestigungsmuttern lösen. Türgriff an neuer Verkleidung
anbringen.
Die Verkleidung an der Tür anbringen. In umgekehrter
Reihenfolge wieder zusammenbauen.
15. Verwijderen van de deurklink
Verwijder het buitenste deurpaneel van de oven - zie 14.
Verwijder de bevestigingen waarmee de klink aan het
binnenste deurpaneel vastzit. Plaats
de vervangingsklink en hermonteer in
omgekeerde volgorde.
Controleer of de deur goed werkt.
16. De grendelhouder van de
ovendeur afstellen
Open de ovendeur en draai de
borgmoer aan de onderkant van de
houder los. Stel de houder naar binnen
of buiten af tot de gewenste deurwerking bereikt is. Draai
de borgmoer weer vast.
17. Verwijderen van de afdichting van de ovendeur
Open de ovendeur. De afdichting wordt op zijn plaats
gehouden door kleine haakjes aan de achterkant. Trek
vanuit de hoek de afdichting diagonaal weg van het midden
van de deur tot die haak los is. Laat de volgende haak op
dezelfde manier loskomen, en ga zo door. Gebruik kracht
als de haken stijf zijn want de oude afdichting wordt toch
weggegooid.
Bij het plaatsen van een nieuwe afdichting plaatst u de
afdichtingsaanhechting aan de onderkant. Haak de nieuwe
afdichting in een van de hoekgaten in de deur en ga verder
de deur rond, haak na haak vastklemmend.
18. Grillelement entfernen
Das Gerät von der Stromversorgung trennen.
Die Grillwanne aus dem Grillraum nehmen. Aus dem
Innenraum des Grillfachs den emaillierten Frontschutz vom
Grilldach, 2 Schrauben und Unterlegscheiben entfernen.
2 Schrauben und Unterlegscheiben, mit denen der
Frontträger des Grillelements befestigt ist, entfernen. Die
Schrauben von den Grillelementen entfernen.
Elemente vorsichtig herausheben, die Leitungen von den
Anschlüssen am Element trennen und ihre Positionen
notieren. Sollte es nicht möglich sein, die Leitungen auf
diese Weise zu trennen, den Herd nach vorne ziehen, um
Zugriff auf die Rückseite zu erhalten. Dann die Schrauben,
mit denen die Stromabdeckung am hinteren Blech
befestigt ist, entfernen. Die Abdeckung abnehmen und die
Anschlüsse von der Hinterseite trennen.
Neue Elemente anbringen und in umgekehrter Reihenfolge
zusammenbauen. Funktion des Grills kontrollieren.
19. Rechte innere Ofenrückwand entfernen
Rechte Ofentür öffnen und die Schrauben und
Unterlegscheiben entfernen, mit denen die innere
Rückwand an der Rückseite des Ofens befestigt ist.
Innere Rückwand vorsichtig abheben. In umgekehrter
Reihenfolge wieder zusammensetzen. Dabei darauf
achten, dass die vier Schrauben und Unterlegscheiben fest
angezogen sind.
20. Gebläse im rechten Ofen austauschen
Das Gerät von der Stromversorgung trennen.
Trek de eenheid naar voren zodat u bij de afschermkasten
kunt aan de achterkant van het apparaat. Verwijder de
bevestigingen waarmee de kast vastzit en licht deze op.
Verwijder de bedrading van de ventilator en onthoud goed
hoe deze zat. Verwijder de binnenste achterkant zoals
beschreven in deel 22. Houd de ventilatorschoepen vast
en maak de middelste moer (linkshangig) los, alsmede de
koperen sluitringetjes, de ventilatorschoep en de veerring.
