WAARSCHUWING – ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR EEN BEVOEGD PERSOON
Koppel de elektriciteit en het gas los voordat u met onderhoudswerk begint. Controleer na afloop of het apparaat veilig is.

Onderhoud

VOORDAT U GASHOUDENDE ONDERDELEN ONDERHOUDT
ZET HET GAS UIT
Controleer na het onderhoud of het apparaat gasdicht is
Gebruik geen afwasmiddel om op gaslekken te controleren
– het kan corrosie veroorzaken. Gebruik producten die
speciaal bedoeld zijn voor lekdetectie.
Gebruik geen opgeknapte of niet-goedgekeurde
gasregelingsonderdelen.
Schakel de stroom uit voordat u aan het onderhoud begint,
vooral als u een van de volgende dingen verwijdert: -
bedieningspaneel, zijpanelen, kookplaatbak of elektrische
onderdelen of beschermingen.
Voordat u de elektriciteit weer aansluit, moet u controleren
of het apparaat elektrisch veilig is.
Opmerking - Verwijzingen naar linker- en rechteroven zijn
gezien vanaf de voorkant van het fornuis.
1. Het bedieningspaneel verwijderen
Schakel de stroom naar het apparaat uit.
Trek de bedieningsknoppen eraf.
Doe de grill en de rechter ovendeuren open en verwijder de
4 bevestigingsschroeven onder het bedieningspaneel.
Het bedieningspaneel moet iets omlaag vallen. Het wordt
aan de bovenkant vastgehouden door twee openingen
in de bovenrand, een aan elke kant, die op stiftjes op het
binnenpaneel aansluiten.
Maak de openingen in het bedieningspaneel vanaf de
binnenkant vrij en trek het bedieningspaneel naar voren.
Maak de bedrading los van de achterkant.
Monteer de onderdelen in omgekeerde volgorde.
Raadpleeg het bedradingsschema als u de bedrading weer
verbindt. Controleer de werking van de timer.

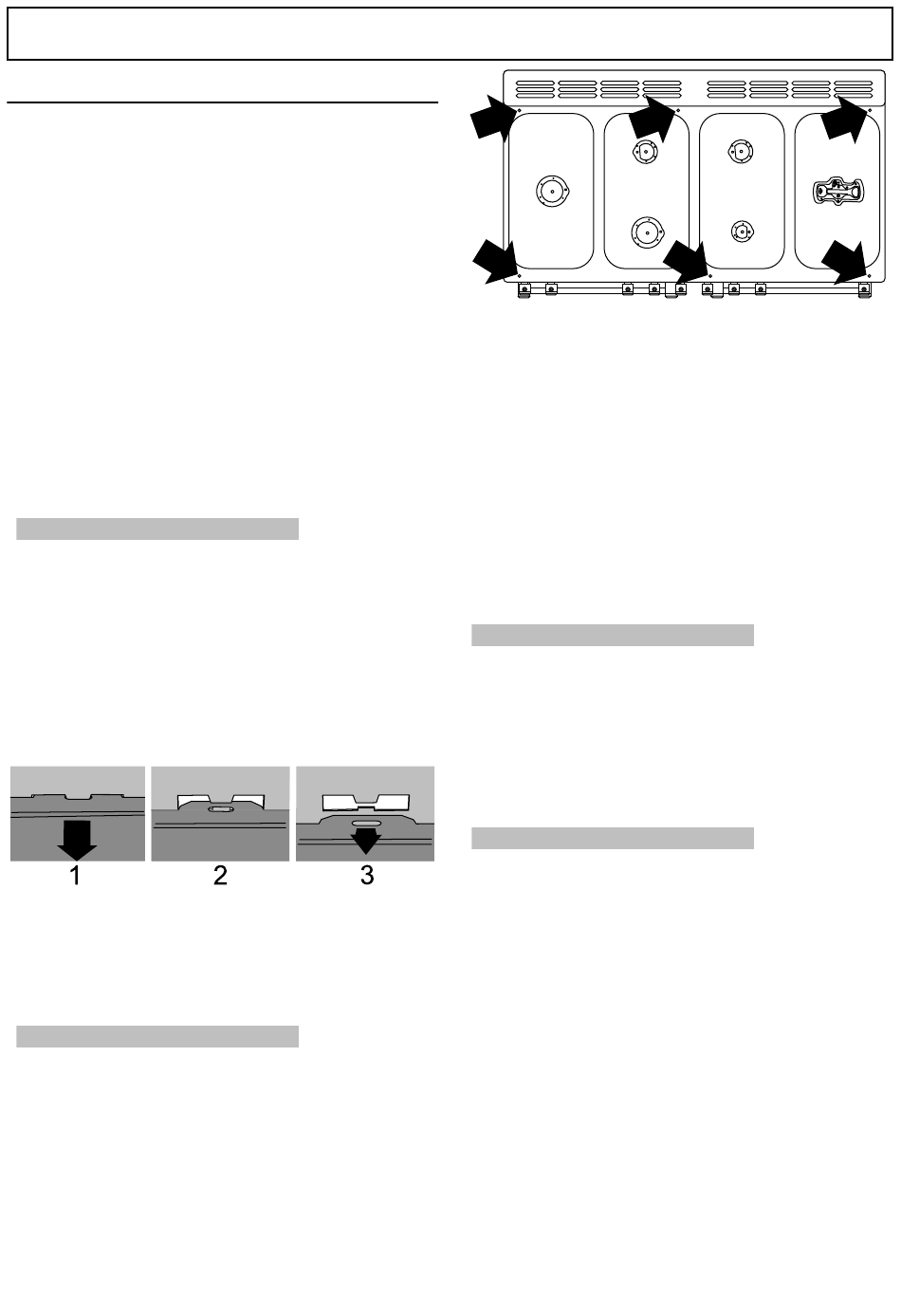

2. Verwijderen van de bovenkant van de kookplaat
Schakel de stroom naar het apparaat uit.
Verwijder de pannenroosters en branderkoppen. Verwijder
de schroeven waarmee de kookplaatbrander aan de
kookplaat is bevestigd.
Verwijder de 4 schroeven en sluitringen waarmee het
plateau van de kookplaat aan het fornuis is bevestigd.
Til de kookplaat voorzichtig op, let op dat de
branderelektroden niet worden beschadigd, maak de
aardingskabel rechtsachter vanaf de dwarsbalk aan de
achterkant van onderaf los en verwijder de kookplaat.
Monteer in omgekeerde volgorde en controleer of
de kabels opnieuw zijn aangesloten. Pas op dat de
ontstekingselektroden van de branders niet worden
beschadigd.
Het is belangrijk dat de aardingsdraad aan de achterkant
opnieuw wordt aangesloten daar het een onderdeel vormt
van de aarding van het fornuis.
Controleer de brander op goede werking.
3. Verwijderen van zijpanelen
Schakel de stroom naar het apparaat uit.
Verwijder het bedieningspaneel - zie 1. Trek het fornuis naar
voren. Verwijder de 4 bevestigingsschroeven van elk paneel
(1 aan de voet aan de voorkant, 1 aan de bovenkant en 2
aan de achterkant.
Monteer de onderdelen in omgekeerde volgorde.
4. Verwijderen van de ontsteking of
lichtschakelaar
Schakel de stroom naar het apparaat uit.
Verwijder het bedieningspaneel – zie 1
Opmerking: De oude schakelaar kan vernield worden
tijdens het verwijderen. Verwijder de oude schakelaar
uit de instrumentenring door de schakelaar achter het
bedieningspaneel vast te pakken en deze stevig te draaien.
De instrumentenring van de schakelaar kan dan verwijderd
worden door de sluitvleugeltjes terug te vouwen en deze
naar voren te duwen. Plaats de nieuwe instrumentenring op
het bedieningspaneel door de opgerichte spie op de ring
in lijn te brengen met het gat in het bedieningspaneel en
de ring er dan van voren af in te duwen. Plaats de nieuwe
schakelaar op de instrumentenring door in lijn te brengen
met de gaten en vast te drukken. Druk de nieuwe knop er
vanaf de voorkant op.
Zet het bedieningspaneel in omgekeerde volgorde weer
terug en controleer of deze goed werkt.
