WAARSCHUWING – ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR EEN BEVOEGD PERSOON
Koppel de elektriciteit en het gas los voordat u met onderhoudswerk begint. Controleer na afloop of het apparaat veilig is.
volgorde. Raadpleeg het bedradingsschema. Controleer de
ontstekingswerking.
13. Een ovendeur verwijderen
Open de ovendeur. Ondersteun de deur en verwijder de
twee schroeven waarmee het bovenste scharnier aan de
voorkant van de eenheid vastzit. Verwijder de deur van het
onderste scharnier door deze een beetje op te tillen en naar
buiten te bewegen.
Hermonteer in omgekeerde volgorde.

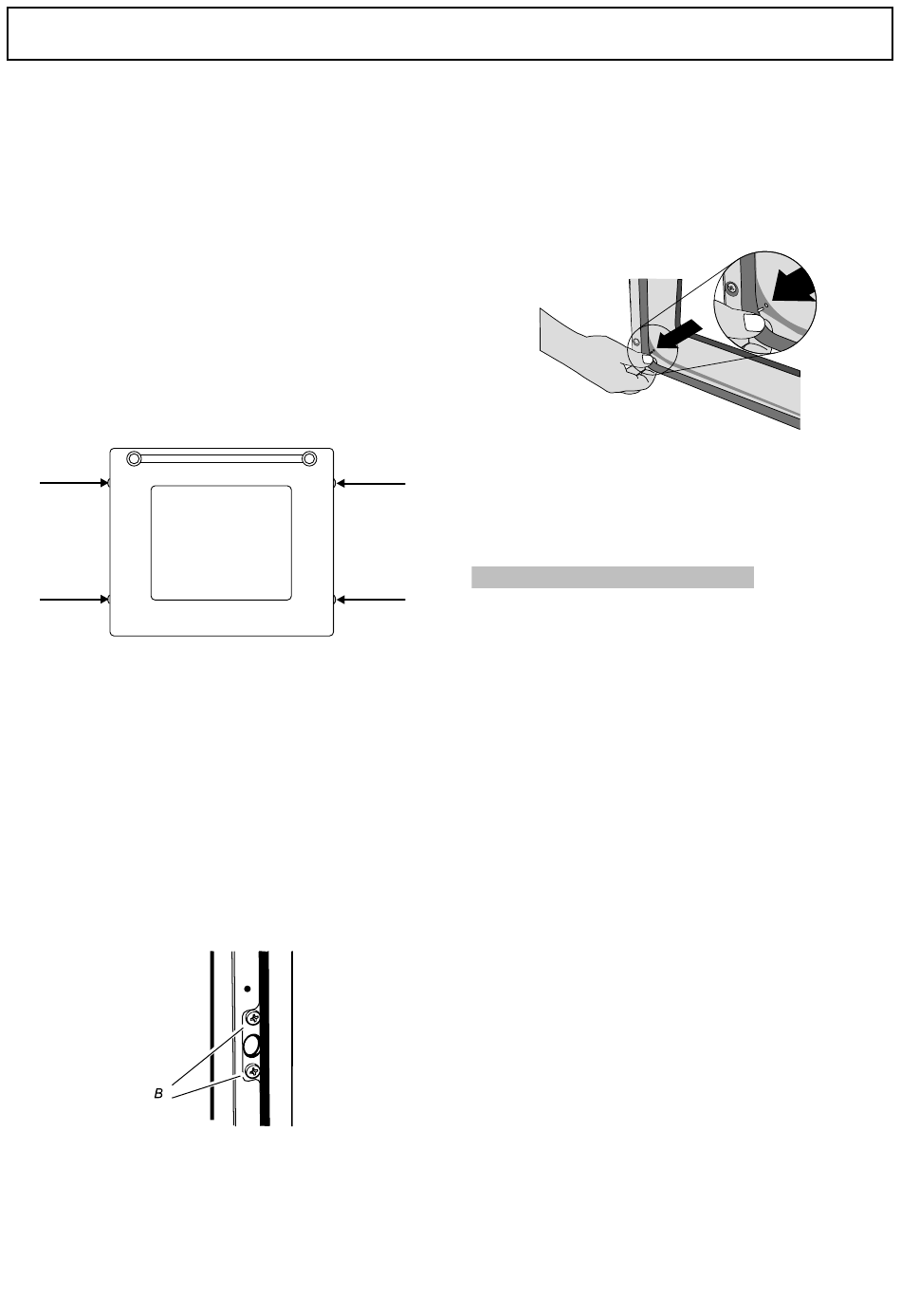

14. Verwijderen van het buitenste deurpaneel van
de oven
Trek het fornuis naar voren zodat u bij de zijkanten kunt.
Doe de ovendeur een beetje open en verwijder de
bevestigingsschroeven van het voorpaneel uit de zijkanten
van de deur (twee aan elke kant).
Til het buitenste deurpaneel voorzichtig op.
Verwijder de deurhendel van het paneel door de twee
bevestigingsschroeven los te schroeven. Bevestig de
deurhendel op het nieuwe paneel.
Bevestig het paneel op de deur. Monteer de onderdelen in
omgekeerde volgorde.
15. Verwijderen van de deurklink
Verwijder het buitenste deurpaneel (zie 14). Verwijder
schroeven 'B' waarmee de klink aan het binnenste
deurpaneel vastzit. Bevestig nieuwe grendel en monteer in
omgekeerde volgorde.
Controleer of de deur goed werkt.
16. De grendelhouder van de ovendeur afstellen
Open de ovendeur en draai de borgmoer aan de onderkant
van de houder los. Stel de houder naar binnen of buiten af
tot de gewenste deurwerking bereikt is. Draai de borgmoer
weer vast.
17. Verwijderen van de afdichting van de ovendeur
Open de ovendeur. De afdichting wordt op zijn plaats
gehouden door kleine haakjes aan de achterkant. Trek
vanuit de hoek de afdichting diagonaal weg van het midden
van de deur tot die haak los is. Laat de volgende haak op
dezelfde manier loskomen, en ga zo door. Gebruik kracht
als de haken stijf zijn want de oude afdichting wordt toch
weggegooid.
Bij het plaatsen van een nieuwe afdichting plaatst u de
afdichtingsaanhechting aan de onderkant. Haak de nieuwe
afdichting in een van de hoekgaten in de deur en ga verder
de deur rond, haak na haak vastklemmend.
18. Verwijderen van een grillelement
Schakel de stroom naar het apparaat uit.
Verwijder de grillpan uit de grillkamer. Verwijder de
emaillen voorplaat vanuit het grillcompartiment van het
grilldak, 2 schroeven en sluitringen. Verwijder 2 schroeven
en sluitringen waarmee de voorsteun van het grillelement
vastzit. Verwijder de schroeven uit het grillelementen.
Til de elementen voorzichtig uit, maak de draden los uit
de elementklemmen en onthoud hun positie. Wanneer de
draden niet op deze manier losgemaakt kunnen worden,
trek het fornuis naar voren om bij de achterkant te kunnen
komen, verwijder de schroeven waarmee de elektrische kap
is vastgezet op de achterplaat en verwijder de kap en maak
de klemmen los van de achterkant.
Bevestig de nieuwe elementen en hermonteer de
onderdelen in omgekeerde volgorde. Controleer de werking
van de grill.
19. Verwijderen van de binnenste achterwand aan
de rechterkant van de oven
Open de rechter ovendeur en verwijder de schroeven
en sluitringen waarmee binnenste achterkant aan de
achterkant van de oven vastzit.
