WAARSCHUWING – ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR EEN BEVOEGD PERSOON
Koppel de elektriciteit en het gas los voordat u met onderhoudswerk begint. Controleer na afloop of het apparaat veilig is.

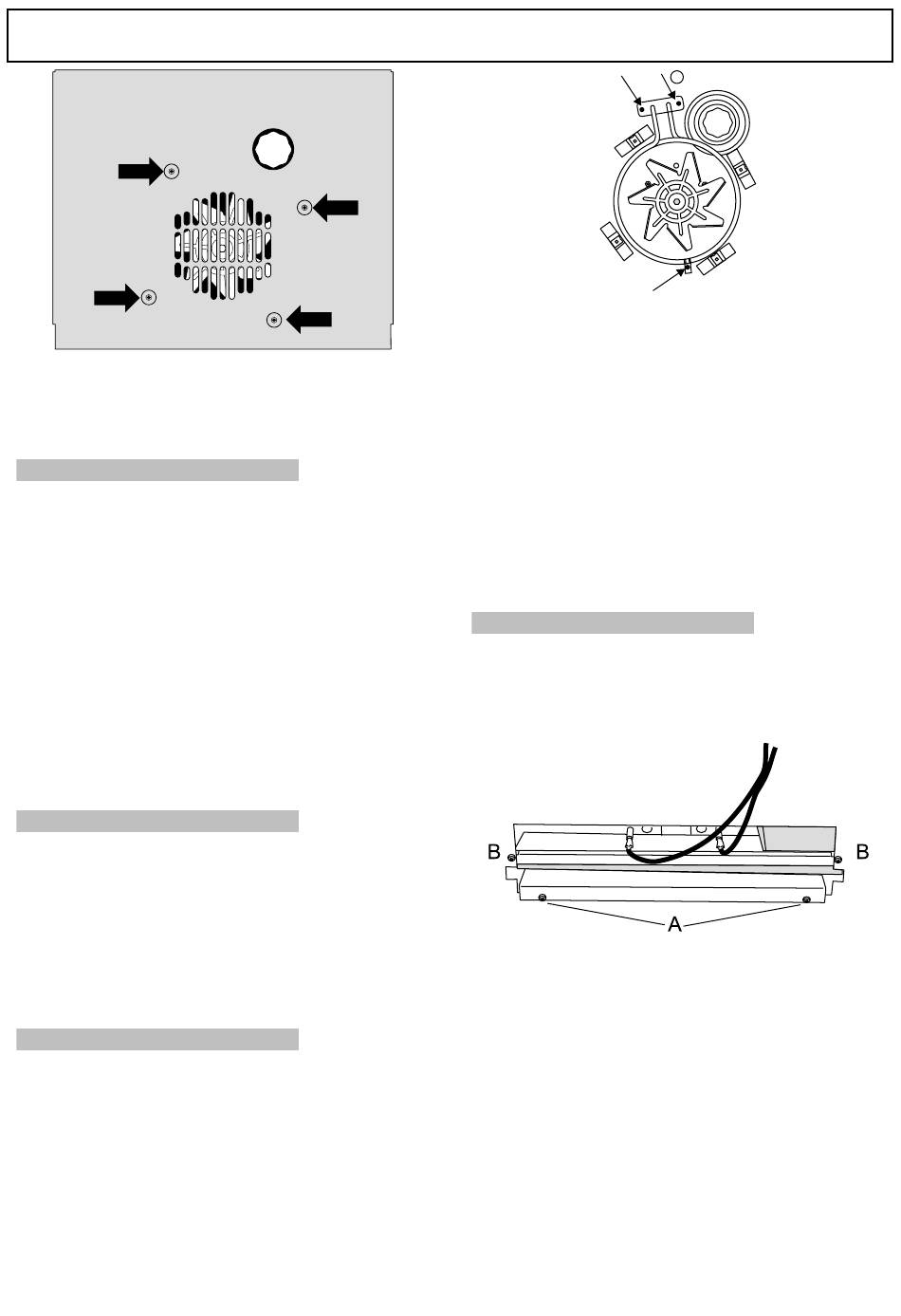

Verwijder de binnenste achterkant voorzichtig. Hermonteer
de onderdelen in omgekeerde volgorde en zorg ervoor dat
de 4 schroeven en sluitringen weer goed vast zitten.
20. Ventilator in rechter oven vervangen
Schakel de stroom naar het apparaat uit.
Trek de eenheid naar voren zodat u bij de afschermkasten
kunt aan de achterkant van het apparaat. Verwijder de
bevestigingen waarmee de kast vastzit en licht deze op.
Verwijder de bedrading van de ventilator en onthoud goed
hoe deze zat. Verwijder de binnenste achterkant zoals
beschreven in deel 19. Houd de ventilatorschoepen vast
en maak de middelste moer (linkshangig) los, alsmede de
koperen sluitringetjes, de ventilatorschoep en de veerring.
Maak de bevestigingen los waarmee de ventilator vastzit
en verwijder deze uit de achterkant van het gat. Plaats de
nieuwe ventilator en hermonteer in omgekeerde volgorde.
Controleer of de oven goed werkt.
21 Verwijderen van een thermische afslag voor een
ovenelement
Schakel de stroom naar het apparaat uit.
Trek het fornuis naar voren zodat u bij de afschermkast
kunt. Verwijder de afdekschroeven en til de afdekking op.
De afslag zit op de aardplaat naast de verbindingen met het
ovenelement. Maak de bedrading van de afslag los. Maak
de bevestigingen los waarmee de afslag op de aardplaat
zit en verwijder hem. Plaats de vervangende bediening en
hermonteer in omgekeerde volgorde.
22. Verwijderen van het rechter ovenelement
Schakel de stroom naar het apparaat uit.
Verwijder de binnenste achterwand van de oven (zie 19).
Verwijder de 2 schroeven van de bovenkant van het
element en 1 van de onderkant van het element in de oven.
Til het element voorzichtig uit, maak de aan het element
bevestigde klemmen los en onthoud hun posities. Wanneer
de draden niet op deze manier losgemaakt kunnen worden,
trek het fornuis naar voren om bij de achterkant te kunnen
komen, verwijder de schroeven waarmee de elektrische kap
is vastgezet op de achterplaat en verwijder de kap en maak
de klemmen los van de achterkant.
Plaats het nieuwe element en hermonteer in omgekeerde
volgorde. Controleer of de oven goed werkt.
23 Verwijderen van de boven- en onderelementen
van de linkeroven
Schakel de stroom naar het apparaat uit.
Onderelement
Trek het fornuis naar voren zodat u bij de afschermkasten
aan de achterkant van het apparaat kunt. Verwijder de
bevestigingen waarmee de kast vastzit en licht deze op.
Verwijder de 2 schroeven 'A' en laat de plaat zakken.
Verwijder de 2 schroeven B, laat de bovenste plaat zakken
en verwijder deze door de gleuf in de achterkant van het
fornuis.
Maak de klemaansluitingen los, onthoud goed hoe deze
zaten.
Verwijder de bevestigingen van het element en trek het
element eruit. Vervang het element en hermonteer in
omgekeerde volgorde.
Bovenelement
Open de linker ovendeur en maak de bevestigingen
los waarmee het hitteschild vastzit. Verwijder de
beugelbevestigingen van het bovenelement en haal het
26
