Austauschen Der Kraftstofffilter; Austauschen Des Kraftstofftankentlüfters - Toro Rt1200 Bedienungsanleitung

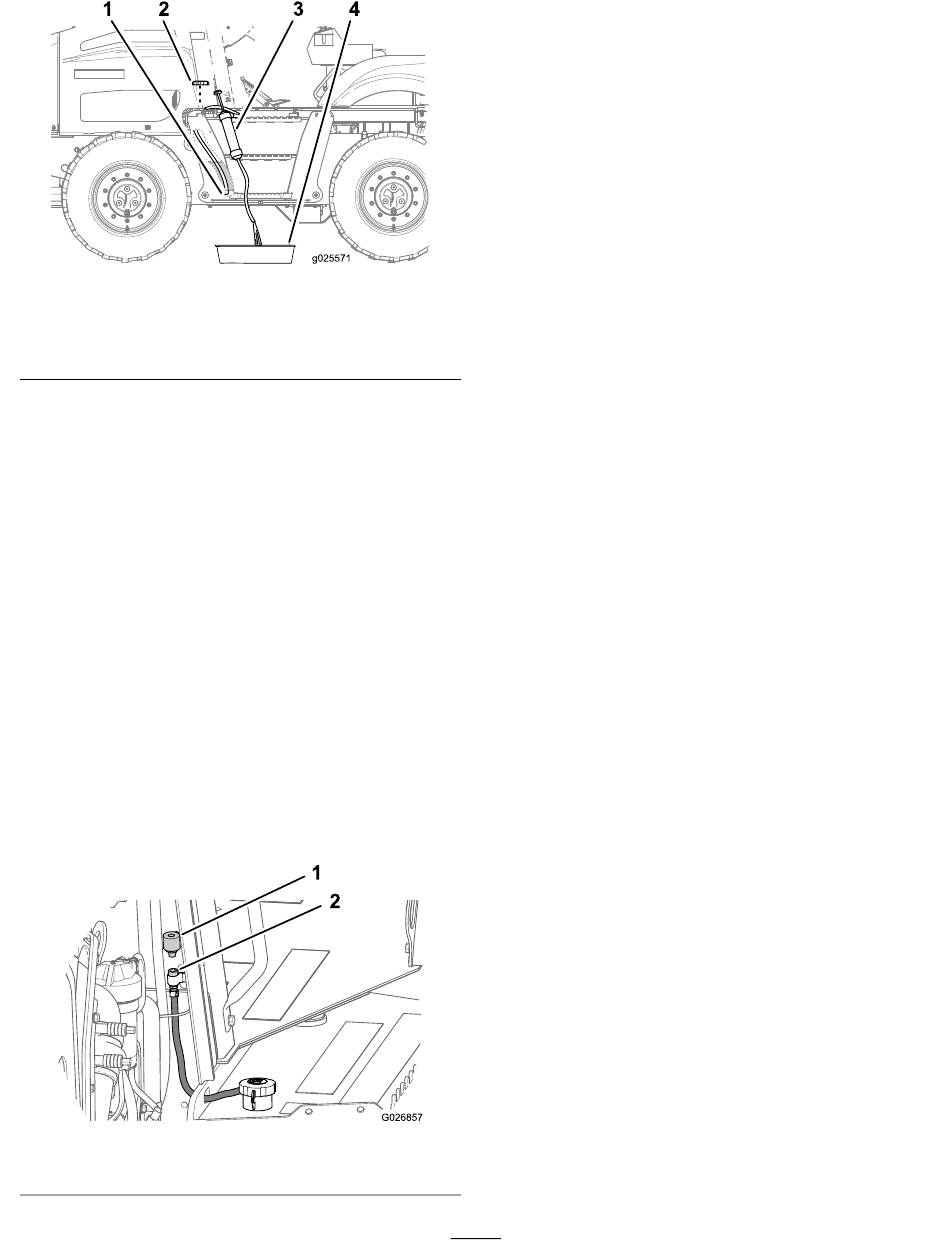

1. Ansaugschlauch (unten
am Tank)
2. Tankdeckel
2. Verlegen Sie den Ansaugschlauch des Absauggeräts
durch den Füllstutzen des Kraftstofftanks zur
Unterseite des Kraftstofftanks
3. Leiten Sie den Auslaufschlauch des Absauggeräts in
eine Auffangwanne
4. Saugen Sie den Tank ab, bis sauberer Kraftstoff austritt.
5. Entfernen Sie das Absauggerät vom Kraftstofftank.
6. Schrauben Sie den Tankdeckel auf den Füllstutzen des
Kraftstofftanks (Bild
Austauschen des Kraftstofftankentlüf-
ters
Wartungsintervall: Alle 1000 Betriebsstunden
1. Entfernen Sie die linke Seitenplatte, siehe
der Seitenplatten (Seite
2. Drehen Sie den Entlüfter nach links und nehmen
Sie ihn vorne an der Motorraumplatte von der
Rohrkupplung ab (Bild
Hinweis: Werfen Sie den alten Entlüfter weg.
1. Kraftstofftankentlüfter
Bild 72
3. Absauggerät
4. Auffangwanne
(Bild 72).
(Bild 72).
72).
Entfernen
46).
73).
Bild 73
2. Rohrkupplung
3. Setzen Sie einen neuen Entlüfter in die Rohrkupplung
ein und ziehen ihn mit der Hand an
4. Befestigen Sie die rechte Seitenplatte, siehe
der Seitenplatten (Seite

Austauschen der Kraftstofffilter

Wartungsintervall: Alle 500 Betriebsstunden
Der Motor an dieser Maschine verwendet zwei Kraftstofffilter
mit einem Hauptkraftstoff- und einem sekundären
Kraftstofffilter. Der Hauptkraftstofffilter enthält einen
Kraftstoff-Wasserabscheider, der nicht unter Druck steht
sondern mit einem Vakuum arbeitet. Der sekundäre
Kraftstofffilter filtert nur und wird von der Kraftstoffpumpe
unter Druck gesetzt.
Entfernen des Hauptkraftstofffilters und des
sekundären Kraftstofffilters
Wichtig: Reinigen Sie den Bereich um den Filter, bevor
Sie den Kraftstofffilter auseinanderbauen. Schmutz
oder Verunreinigungen können die Kraftstoffanlage
beschädigen.
1. Stellen Sie den Schalter zum Abschalten der Batterie
auf die Aus-Stellung, siehe
der Batterie (Seite
2. Entfernen Sie die rechte Seitenplatte, siehe
der Seitenplatten (Seite
3. Reinigen Sie den Bereich um den Hauptkraftstoff- und
sekundären Kraftstofffilter.
4. Schließen Sie das Kabelbaumkabel vom Sensor für
Wasser im Kraftstoff ab.
Hinweis: Der Sensor für Wasser im Kraftstoff
befindet sich unten am Kraftstoff-/Wassserabscheider,
neben dem Ablassventil.
5. Stellen Sie ein Auffangwanne unter das Ablassventil
des Kraftstoff-Wasserabscheiders, siehe
Wassers aus dem Kraftstoff-Wasserabscheider (Seite
24).
Hinweis: Der Hauptkraftstofffilter ist Teil des
Kraftstoff-/Wasserabscheiders.
6. Öffnen Sie das Ablassventil und entleeren
Sie den Kraftstoff-/Wasserabscheider
vollständig, siehe
dem Kraftstoff-Wasserabscheider (Seite
7. Lösen und entfernen Sie den Hauptkraftstofffilter
74).
Hinweis: Lösen Sie den Kraftstofffilter ggf. mit
einem Filterschraubenschlüssel.
52
(Bild 73).
47).
Schalter für das Abschalten
21).
46).
Ablassen des
Ablassen des Wassers aus
24).
Einbauen
Entfernen
(Bild
