Toro RT1200 Bedienungsanleitung Seite 29

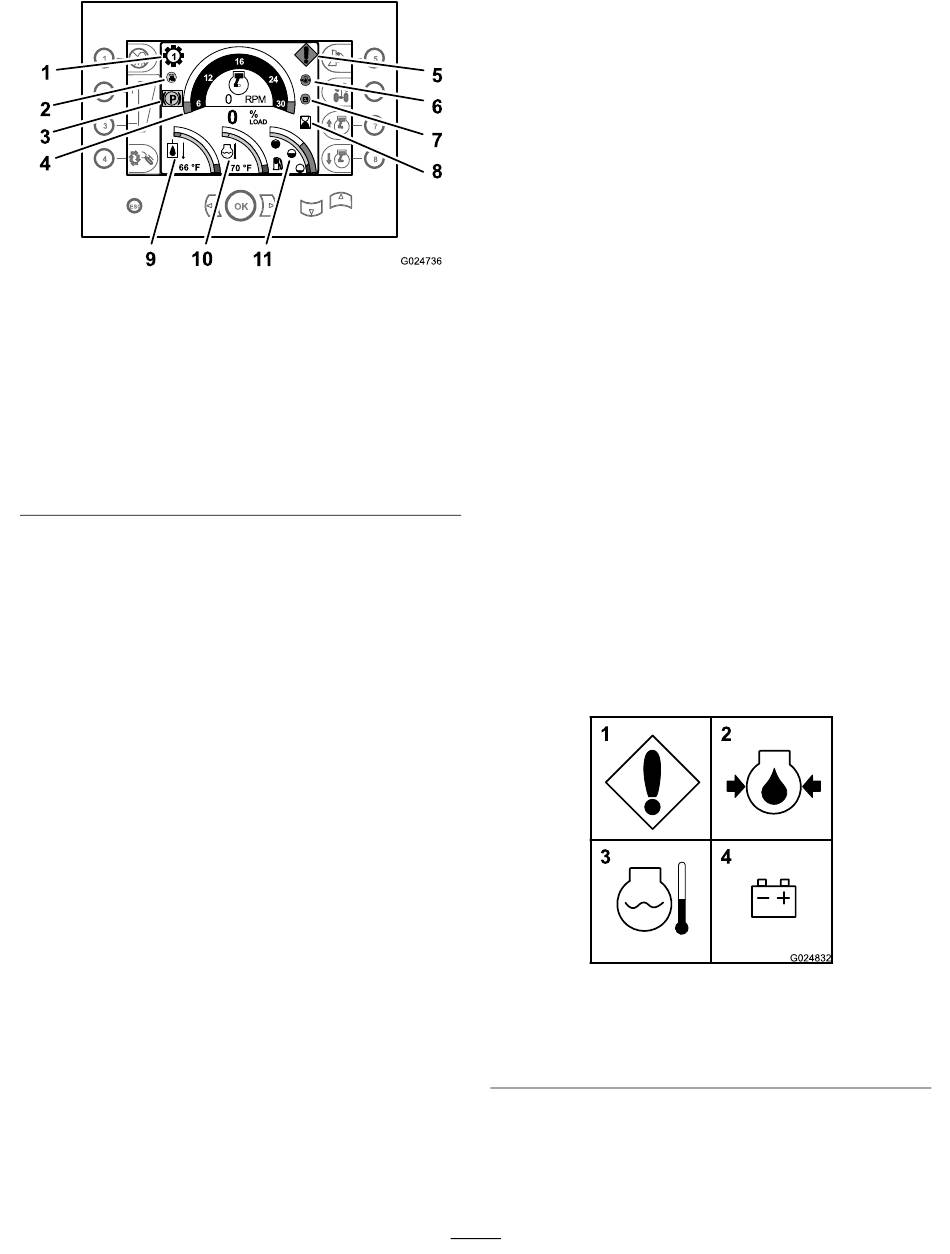

1. Ganganzeige
2. Anzeige für automatisches
Kippen
3. Anzeige für die
Feststellbremse
4. Drehzahlmesser
5. Maschinen- oder
Motordefekt
6. Niedriger Motoröldruck
Verstehen der Betriebsanzeigen auf dem
Command-Center-Display
Zeigen Sie den Startbildschirm im Command Center an, um
Informationen zum Getriebe, Motor, zur Hydraulikanlage
und zur Kraftstoffmenge zu erhalten.
•
Ganganzeige: Diese Anzeige zeigt den ausgewählten
Gang im Getriebe an (Gang 1 bis Gang 4). Sie wird links
über dem Tacho angezeigt
•
Anzeige für das automatische Kippen 0 (optional Kit):
Diese Ein/Aus-Anzeige gibt an, ob die automatische
Kippfunktion aktiv ist. Die Anzeige für das automatische
Kippen befindet sich direkt links unter der Ganganzeige
(Bild 30).
•
Tachometer: Der Tacho gibt die Motordrehzahl in
Umdrehungen pro Minute an. Der Tacho wird oben in
der Mitte des Command-Center-Displays angezeigt
30).
Hinweis: Jede Zahl auf der Anzeige entspricht x
100 U/min. Jeder Abstand auf der Anzeige entspricht
600 U/min. Der Bereich der Tachometeranzeige liegt
zwischen 0-3000 U/min.
•
Betriebsstundenzähler: Der Betriebsstundenzähler
zeigt die Betriebsstunden des Motors an. Er wird im
mittleren rechten Bereich des Command-Center-Displays,
rechts neben dem Tacho, angezeigt
•
Anzeige für die Hydrauliköltemperatur: Diese
Anzeige gibt die Betriebstemperatur des Hydrauliköls
an; sie wird im unteren linken Bereich des Command
Center-Displays angezeigt
Bild 30
7. Prüfen der Lichtmaschine
oder Batterie
8. Betriebsstundenzähler
9. Hydrauliköltemperatur
10. Kühlmitteltemperatur
11. Kraftstoffstand
(Bild 30).
(Bild 30).
(Bild 30).
Hinweis: Verringern Sie die Arbeitsgeschwindigkeit,
wenn die Anzeige in den roten Bereich wechselt. Wenn
die Anzeige im roten Bereich bleibt, stellen Sie die
Maschine ab und stellen den Fahrtrichtungshebel in
die Neutral-Stellung. Prüfen Sie den Ölstand und auf
Verstopfungen im Kühler oder Ölkühler.
•
Anzeige für die Motorkühlmitteltemperatur: Diese
Anzeige gibt die Temperatur des Kühlmittels in der
Motorkühlanlage an. Sie wird im unteren mittleren
Bereich des Armaturenbretts angezeigt
Hinweis: Wenn die Anzeige in den roten Bereich geht,
verringern Sie die Motordrehzahl für einige Minuten auf
den Leerlauf, damit der Motor abkühlen kann und stellen
Sie ihn dann ab. Prüfen Sie den Kühlmittelstand, ob
Rückstände im Kühler sind oder der Thermostat nicht
richtig funktioniert. Prüfen Sie auch den Treibriemen,
die Riemenspannvorrichtung oder die Riemenscheibe der
Wasserpumpe.
•
Anzeige für den Kraftstoffstand: Diese Anzeige zeigt
die restliche Kraftstoffmenge im Tank an; sie wird im
unteren rechten Bereich des Command Center-Displays
angezeigt (Bild
•
Anzeige für aktivierte Feststellbremse: Diese Anzeige
wird angezeigt, wenn die Feststellbremse aktiviert ist.
Die Anzeige wird nicht mehr angezeigt, wenn Sie die
Feststellbremse lösen.
Verstehen der Warnmeldungen auf dem
Command-Center-Display
Hinweis: Wenn Warnmeldungen auf dem
Command-Center-Display angezeigt wird, führen Sie
sofort behebende Maßnahmen durch. Es werden u. U.
mehrere Warnungen angezeigt.
(Bild
1. Maschinen- oder
Motordefekt
2. Niedriger Motoröldruck
•
Maschinen- oder Motordefekt: Diese Meldung wird
angezeigt, wenn die Maschine oder der Motor einen
Defekt aufweisen. Die Ursache für den Defekt wird auf
dem Diagnostikbedienfeld angezeigt
31).
29
(Bild
30).
Bild 31
3. Motor überhitzt
4. Prüfen der Lichtmaschine
oder Batterie
(Bild 30
30).
und Bild
