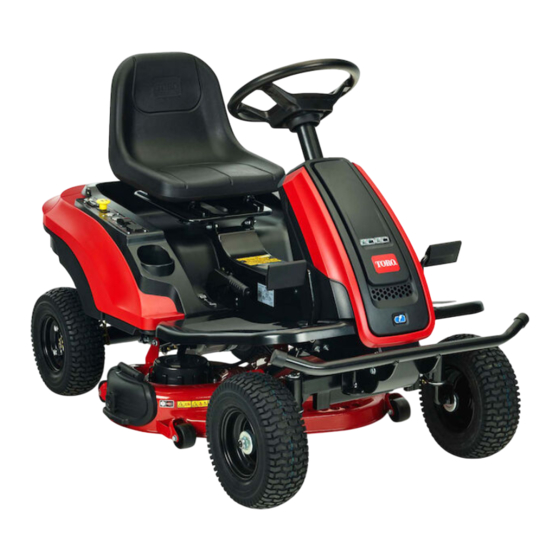

Toro 75500 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Toro Anleitungen
  4. Garten und Gartentechnik
  5. 75500
  6. Bedienungsanleitung
Toro 75500 Bedienungsanleitung

Toro 75500 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 75500:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
eS3000SD 72V TORO® 76cm
75500
eS3000SD 72 V TORO® 76cm
75500
eS3000SD 72 V TORO® 76 cm
75500
eS3000SD 72 V TORO® 76 cm
75500
eS3000SD 72 V TORO® 76 cm
75500
www.Toro.com.
Form No. 3447-889 Rev G
*3447-889*

Werbung

loading

Verwandte Anleitungen für Toro 75500

Inhaltszusammenfassung für Toro 75500

  • Seite 1 Form No. 3447-889 Rev G eS3000SD 72V TORO® 76cm 75500 eS3000SD 72 V TORO® 76cm 75500 eS3000SD 72 V TORO® 76 cm 75500 eS3000SD 72 V TORO® 76 cm 75500 eS3000SD 72 V TORO® 76 cm 75500 *3447-889* www.Toro.com.
  • Seite 3 Form No. 3447-879 Rev F eS3000SD 72V TORO ® 76cm Model No. 75500—Serial No. 321000001 and Up *3447-879* Register at www.Toro.com. Original Instructions (EN)
  • Seite 4 Warning indicates a potentially hazardous additional information, contact an Authorized Service situation which, if not avoided, could result in Dealer or Toro Customer Service and have the model death or serious injury. and serial numbers of your product ready. Figure 1 identifies the location of the model and serial numbers •...
  • Seite 5 Safety ............... 3 General Power Tool Safety General Power Tool Safety Warnings....3 Lawn Mower Safety Warnings ......5 Warnings Additional Toro Safety......... 6 Slope Indicator ..........10 Safety and Instructional Decals ......11 WARNING Setup ..............13 Read all safety warnings, instructions, 1 Charging the Batteries ........
  • Seite 6 Power tool use and care outdoor use reduces the risk of electric shock. Do not force the power tool. Use the If operating a power tool in a damp correct power tool for your application. location is unavoidable, use a residual The correct power tool will do the job current device (RCD) protected supply.
  • Seite 7 Lawn Mower Safety To ensure optimum performance, use only genuine Toro replacement parts and Warnings accessories. Replacement parts and accessories made by other manufacturers could...
  • Seite 8 Always yield the right-of-way. • Before you leave the operating position, do the Additional Toro Safety following: – Park the machine on a level surface. General Safety – Disengage the power takeoff.
  • Seite 9 1. Safe Zone—use the 4. W = Width of the machine from using an accessory not recommended or machine here on slopes sold by Toro. less than 12° or flat areas. 2. Danger Zone—use a 5. Keep a safe distance •...
  • Seite 10 • If the charger or power cord is damaged, do not • Use only a power cord approved by Toro. use it; take it to an authorized Toro distributor. • To reduce the potential for fire, keep the batteries Operation and motor area free of excessive grease, grass, •...
  • Seite 11 • Do not rely on hydraulic or mechanical jacks to support the machine; support the machine with jack stands whenever you raise the machine. • Keep all parts in good working condition and all hardware tightened, especially the blade-attachment hardware. Replace all worn or damaged decals.
  • Seite 12 Slope Indicator g011841 Figure 4 You may copy this page for personal use. 1. The maximum slope you can operate the machine on is 12 degrees. Use the slope chart to determine the degree of slope of hills before operating. Do not operate this machine on a slope greater than 12 degrees. Fold along the appropriate line to match the recommended slope.
  • Seite 13 Safety and Instructional Decals Safety decals and instructions are easily visible to the operator and are located near any area of potential danger. Replace any decal that is damaged or missing. decal134-6026 134-6026 decal134-6033 134-6033 1. Battery charge; read the Operator’s Manual. 1.
  • Seite 14 decal134-6028 134-6028 1. USB plug 4. Reverse mowing 2. Forward 5. Cruise control 3. Reverse without mowing decal134-6900 134-6900 Note: This machine complies with the industry standard stability test in the static lateral and longitudinal tests with the maximum recommended slope indicated on the decal. Review the instructions for operating the machine on slopes in the Operator’s Manual as well as the conditions in which you would operate the machine to determine whether you can operate the machine in the conditions on that day and at that site.
  • Seite 15 Setup Product Overview Charging the Batteries No Parts Required Procedure Refer to Charging the Batteries (page 25). g340907 Figure 5 1. Brake pedal 6. Grass deflector 2. Traction pedal 7. Control panel Installing the Grass 3. Mower deck 8. Operator seat 4.
  • Seite 16 Blade-Control Switch (Power Reverse-Mowing Operation (RMO) Takeoff) Button The blade-control switch, represented by a Use the reverse-mowing operation (RMO) button to power-takeoff (PTO) symbol, engages and operate the mower blades while driving the machine disengages power to the mower blades. in reverse.
  • Seite 17 • Do not tamper with the interlock switches. your Authorized Service Dealer or authorized Toro • Check the operation of the interlock distributor or go to www.Toro.com for a list of all switches daily and replace any damaged approved attachments and accessories.
  • Seite 18 Positioning the Seat and move the blade-control switch to the O position. Turn the key switch to the O position, and the machine will beep once. Press the The seat can move forward and backward. Position traction pedal; the machine should not move the seat where you have the best control of the forward.
  • Seite 19 Converting the Mower to Side-Discharging or Mulching DANGER Without a grass deflector, discharge cover, or a complete grass-catcher assembly mounted in place, you and others are exposed to blade contact and thrown debris. Contact with rotating mower blade(s) and thrown debris g341499 Figure 9 will cause injury or death.
  • Seite 20 Operating the Mower During Operation Blade-Control Switch (PTO) Starting the Machine The blade-control switch (PTO) starts and stops the mower blades. Sit on the operator’s seat. Release the parking brake. Engaging the Blade-Control Ensure that the blade-control switch (PTO) is Switch (PTO) disengaged.
  • Seite 21 2.5 cm (1 inch) off the height. Cutting genuine Toro replacement blade. more than that is not recommended unless grass is sparse, or it is late autumn when grass grows more...
  • Seite 22 After Operation Transporting the Machine Use a heavy-duty trailer or truck to transport the machine. Use a full-width ramp. Ensure that the trailer or truck has all the necessary brakes, lighting, and marking as required by law. Please carefully read all the safety instructions.
  • Seite 23 Moving a Non-Functioning If using a trailer, connect it to the towing vehicle and connect the safety chains. Machine If applicable, connect the trailer brakes and lights. The machine alerts you when the battery charge is low so that you have enough power to return it to the Lower the ramp, ensuring that the angle charging location;...
  • Seite 24 Maintenance Note: Determine the left and right sides of the machine from the normal operating position. Recommended Maintenance Schedule(s) Maintenance Service Maintenance Procedure Interval • Check the safety-interlock system. • Charge the batteries. Before each use or daily • Inspect the blades. •...
  • Seite 25 Insert the wire harness connectors into the Remove the 4 top screws from the cover. control panel hole. Remove the 4 screws securing the cover to the left side of the machine. Repeat for the right side. g358654 Figure 21 Carefully lift the cover and set it down next to the machine.
  • Seite 26 4 parts water and 1 part baking soda. Also, clean the posts and cable clamps with a post and clamp cleaner. Note: The posts and clamps should have a bright, metallic shine. Apply a light coating of Toro battery-terminal protector.
  • Seite 27 Charging the Batteries Service Interval: Before each use or daily For maximum battery life, drain the batteries as low as possible before each charge. Charge the batteries immediately after depleting a substantial amount of power. The batteries will produce more efficient electrical production after you charge and deplete them a number of cycles.
  • Seite 28 Drive System Maintenance Checking the Tire Pressure Service Interval: Every 25 hours—Check the tire pressure. Maintain the air pressure in the front and rear tires as g341470 specified. Uneven tire pressure can cause an uneven Figure 25 cut. Check the pressure at the valve stem when the tires are cold to get the most accurate pressure reading.
  • Seite 29 Adding Gear Oil Mower Maintenance Oil Type: SAE 90 gear oil Servicing the Cutting Gearbox Capacity: 200 ml (6.8 fl oz) Blades The rear axle gearbox requires no maintenance. However, additional oil may be added if oil loss occurs. To ensure a superior quality of cut, keep the blades sharp.
  • Seite 30 Checking for Bent Blades Note: The machine must be on a level surface for the following procedure. Raise the mower deck to the highest height-of-cut position. g343369 While wearing thickly padded gloves, or other Figure 31 adequate hand protection, slowly rotate the blade into a position that allows you to measure 1.
  • Seite 31 Removing the Blades Note: If the blade is not balanced, file some metal off the end of the sail area only (Figure 34). Replace the blades if they hit a solid object, or if the blade is out of balance or bent. Place a woodblock between the blade and mower housing to prevent the blade from turning.
  • Seite 32 Cleaning Storage Cleaning and Storage Cleaning the Underside of the Mower Deck Park the machine on a level surface, disengage the blade-control switch (PTO), and engage the parking brake Service Interval: After each use—Clean the mower-deck housing. Shut off the machine, remove the key, and wait for all moving parts to stop before leaving the Clean the underside of the mower deck after each use operating position.
  • Seite 33 Troubleshooting Problem Possible Cause Corrective Action The drive motor does not start. 1. The drive-mode switch is in the 1. Move the drive-mode switch to the position. or R position. EUTRAL ORWARD EVERSE 2. The parking brake is engaged. 2. Disengage the parking brake. 3.
  • Seite 34 Schematics g355680 Electrical Schematic (Rev. A)
  • Seite 35 Notes:...
  • Seite 36 Notes:...
  • Seite 37 The Toro Company (“Toro”) respects your privacy. When you purchase our products, we may collect certain personal information about you, either directly from you or through your local Toro company or dealer. Toro uses this information to fulfil contractual obligations - such as to register your warranty, process your warranty claim or to contact you in the event of a product recall - and for legitimate business purposes - such as to gauge customer satisfaction, improve our products or provide you with product information which may be of interest.
  • Seite 39 Form No. 3447-888 Rev F eS3000SD 72 V TORO ® 76 cm Modellnr. 75500—Seriennr. 321000001 und höher *3447-888* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 40 1. Typenschild mit Modell- und Seriennummern und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Produkts. Wenden Sie sich an den Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit.
  • Seite 41 Modellnr. Elektrowerkzeugen ......... 4 Sicherheitshinweise für den Rasenmäher... 6 Seriennr. Weitere Sicherheitshinweise zum Toro-Produkt ........... 7 In dieser Anleitung werden zwei Begriffe zur Winkelanzeige ..........12 Hervorhebung von Informationen verwendet. Wichtig Sicherheits- und Bedienungsschilder ....13 weist auf spezielle technische Informationen hin, und Einrichtung ..............
  • Seite 42 Sicherheit eindringt, erhöht die Gefahr eines Stromschlags. Verwenden Sie das Kabel nicht Allgemeine Sicherheitswar- unsachgemäß. Verwenden Sie das Kabel nicht, um das Elektrowerkzeug nungen zu Elektrowerkzeu- zu tragen, zu ziehen oder von der Steckdose abzuschließen. Bringen Sie das Kabel nicht mit Hitze, scharfen Kanten oder beweglichen Teilen in Verbindung.Beschädigte oder WARNUNG:...
  • Seite 43 Elektrowerkzeug einschalten. Ein Lagern Sie nicht verwendete Schraubenschlüssel oder ein an einem Elektrowerkzeuge außerhalb der beweglichen Teil des Elektrowerkzeugs Reichweite von Kindern. Personen, angeschlossener Schlüssel können zu die nicht mit dem Elektrowerkzeug Verletzungen führen. oder diesen Anweisungen vertraut sind, sollten das Elektrowerkzeug nicht Strecken Sie sich nicht zu stark.
  • Seite 44 Schlüssel, Nägel, Schrauben oder verletzt werden, wenn sich dieser in Betrieb anderen kleinen Metallobjekten, die befindet. einen Kurzschluss zwischen den Polen Durchsuchen Sie den Bereich, in dem Sie herstellen können. Ein Kurzschließen der den Rasenmäher einsetzen werden, und Akkupole kann zu Verbrennungen oder entfernen Sie sämtliche Steine, Stöcke, Drähte, einem Brand führen.
  • Seite 45 Um eine optimale Leistung zu gewährleisten, montiert und funktionsfähig sind. Verwenden Sie verwenden Sie nur Original Ersatzteile und die Maschine nur, wenn sie richtig funktioniert. Zubehör von Toro. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und • Überprüfen Sie vor dem Mähen die Maschine eine Verwendung könnte die Garantie ungültig...
  • Seite 46 – Warten Sie, bis alle beweglichen Teile zum – Ermitteln Sie das ungefähre Gefälle des Stillstand gekommen sind. Bereichs mit einem Neigungsmesser. • Lassen Sie niemals eine laufende Maschine – Betreiben Sie den Rasenmäher nie an Hängen unbeaufsichtigt zurück. mit einem Gefälle von mehr als 12°. •...
  • Seite 47 Laden Sie die Maschine nicht im Regen oder bei fahren Sie nie seitlich zum Hang. Gehen Sie feuchten Bedingungen. beim Richtungswechsel an Hanglagen äußerst • Die Verwendung eines nicht von Toro empfohlenen vorsichtig vor. oder verkauften Zubehörteils birgt Brand-, • Vermeiden Sie das Anfahren, Anhalten oder Stromschlag oder Verletzungsgefahr.
  • Seite 48 Sie Wartungs- oder Reinigungsarbeiten Lesen und befolgen Sie alle Vorsichtsmaßnahmen ausführen, um das Risiko eines Stromschlags zu für das Aufladen. verringern. • Verwenden Sie nur von Toro zugelassene(s) • Netzkabel. Die Verwendung einer Fehlerstromeinrichtung verringert die Gefahr eines Stromschlags. Betrieb •...
  • Seite 49 – Kuppeln Sie die Antriebe aus. Bewahren Sie alle Warnungen und – Aktivieren Sie die Feststellbremse. Anweisungen für einen späteren – Stellen Sie den Motor ab und ziehen den Bezug auf. Zündschlüssel ab. – Lassen Sie alle Maschinenteile abkühlen, ehe Sie mit Wartungsarbeiten beginnen.
  • Seite 50 Winkelanzeige g011841 Bild 4 Sie dürfen diese Seite für den persönlichen Gebrauch kopieren. 1. Das maximale Gefälle, an dem Sie die Maschine einsetzen können, beträgt 12 Grad. Ermitteln Sie mit der Gefälletabelle das Gefälle der Hänge vor dem Einsatz. Setzen Sie diese Maschine nicht auf Hängen ein, die ein Gefälle von mehr als 12 Grad aufweisen.
  • Seite 51 Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal134-6026 134-6026 decal134-6033 134-6033 1. Akkuladung: Lesen Sie die Bedienungsanleitung. 1. Propel decal134-6069 134-6069 1.
  • Seite 52 decal134-6028 134-6028 1. USB-Anschluss 4. Rückwärtsmähen 2. Vorwärtsgang 5. Tempomat 3. Rückwärts ohne Mähen decal134-6900 134-6900 Hinweis: Diese Maschine erfüllt die dem Industriestandard entsprechenden Stabilitätstests der statischen Standfestigkeit in Längs- und Querrichtung mit der auf dem Aufkleber angebrachten empfohlenen Maximalneigung. Lesen Sie die Anweisungen in der Bedienungsanleitung für den Betrieb der Maschine an Hanglagen und die Bedingungen, unter denen die Maschine eingesetzt wird, um zu ermitteln, ob die Maschine unter den Bedingungen an diesem Tag und an diesem Ort verwendet werden kann.
  • Seite 53 Einrichtung Produktübersicht Aufladen des Akkus Keine Teile werden benötigt Verfahren Siehe Aufladen des Akkus (Seite 28). g340907 Bild 5 1. Bremspedal 6. Grasablenkblech 2. Fahrpedal 7. Armaturenbrett Montieren des 3. Mähwerk 8. Fahrersitz 4. Antiskalpierrollen 9. Schnitthöhenhebel Ablenkblechs 5. Feststellbremshebel 10.
  • Seite 54 Zapfwellenantriebsschalter Rückwärtsmähknopf (RMO) Mit dem Zapfwellenantriebsschalter, der durch ein Um im Rückwärtsgang zu mähen, müssen Sie den Zapfwellensymbol dargestellt wird, kuppeln Sie den Rückwärtsmähknopf (RMO) betätigen. Antrieb der Mähwerkmesser ein oder aus. Den Rückwärtsmähmodus können Sie wie folgt aktivieren: Bremspedal •...
  • Seite 55 Sie unter www.Toro.com. Sie alle defekten Schalter vor dem Einsatz der Maschine aus. Verwenden Sie nur Originalersatzteile und -zubehörteile von Toro, um die optimale Leistung und Funktion der Sicherheitsschalter Sicherheit zu gewährleisten. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine Die Sicherheitsschalter verhindern das Anlassen des Verwendung könnte die Garantie ungültig machen.
  • Seite 56 Einstellen des Sitzes Fahrbetriebschalter auf V und den ORWÄRTS Zapfwellenantriebsschalter auf A . Drehen Sie den Schlüssel auf E ; die Maschine piept nun Der Sitz kann nach vorne und hinten geschoben einmal. Treten Sie das Fahrpedal; die Maschine werden. Stellen Sie den Sitz so ein, dass Sie die darf sich nicht vorwärts bewegen.
  • Seite 57 Umbau des Mähers für seitliches Entladen oder Mulchen GEFAHR Wenn ein Ablenkblech, eine Auswurfkanalabdeckung oder ein Fangsystem nicht montiert sind, sind der Bediener und Unbeteiligte der Gefahr eines Kontakts mit dem Messer und ausgeschleuderten g341499 Bild 9 Gegenständen ausgesetzt. Kontakt mit dem drehenden Mähmesser oder ausgeschleuderten Gegenständen führt zu Montieren Sie das Ablenkblech unter der...
  • Seite 58 Während des Einsatzes Einsetzen des Zapfwellen- antriebsschalters Anlassen der Maschine Der Zapfwellenantriebsschalter startet und stoppt die Mähmesser. Setzen Sie sich auf den Fahrersitz. Lösen Sie die Feststellbremse. Einkuppeln des Zapfwellenan- Stellen Sie sicher, dass der Zapfwellenantriebs- triebsschalters schalter deaktiviert ist. Stellen Sie den Fahrbetriebschalter auf Stellen Sie sicher, dass der Fahrbetriebschalter EUTRAL...
  • Seite 59 Einstellen der Schnitthöhe empfehlen Ihnen nicht, mehr abzumähen, außer bei spärlichem Graswuchs oder im Spätherbst, wenn das Sie können die Schnitthöhe von 25 mm bis 104,7 mm Gras langsamer wächst. einstellen. Ziehen Sie den Hebel nach rechts, stellen Sie ihn auf die gewünschte Höhe ein und Wechseln der Mährichtung.
  • Seite 60 (Bild 14). Wenn ein Messer beschädigt oder abgenutzt ist, • Verwenden Sie nur eine durchgehende ersetzen Sie es nur durch Toro-Originalersatzmesser. Rampe; verwenden Sie nicht einzelne Rampen für jede Seite der Maschine. Nach dem Einsatz • Überschreiten Sie nicht einen Winkel von 12 Grad zwischen Rampe und Boden oder zwischen Rampe und Anhänger oder...
  • Seite 61 Laden der Maschine WARNUNG: Das Laden einer Maschine auf einen Anhänger oder einen Lastwagen erhöht die Umkippgefahr und kann schwere oder tödliche Verletzungen verursachen. • Passen Sie besonders beim Bedienen der Maschine auf einer Rampe auf. • Sie sollten immer rückwärts eine Rampe hochfahren und vorwärts von ihr herunterfahren.
  • Seite 62 g343282 Bild 16 1. Zurrpunkte Entladen der Maschine Senken Sie die Rampe ab und stellen Sie sicher, dass der Winkel zwischen der Rampe und dem Boden höchstens 12 Grad beträgt (Bild 14). Fahren Sie die Maschine vorwärts von der Rampe herunter (Bild 15).
  • Seite 63 Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie die Sicherheitsschalter. Bei jeder Verwendung • Aufladen des Akkus. oder täglich • Prüfen Sie die Messer. • Reinigen Sie das Mähwerkgehäuse. Nach jeder Verwendung •...
  • Seite 64 Bringen Sie den Schnitthöhenhebel in die mittlere Stellung und entfernen Sie den Griff. g358658 Bild 18 g358652 Bild 20 Führen Sie die Steckverbinder des Kabelbaums durch die Bohrung im Armaturenbrett. Entfernen Sie die vier oberen Schrauben der Entfernen Sie die vier Schrauben, mit denen die Abdeckung.
  • Seite 65 Schmierung Einfetten der vorderen Radlager Wartungsintervall: Alle 25 Betriebsstunden Schmierfettsorte: Allzweckfett Parken Sie die Maschine auf einer ebenen Fläche, kuppeln Sie den g358651 Bild 22 Zapfwellenantriebsschalter aus und aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen den Gehen Sie zum Anbringen der Abdeckung in Zündschlüssel ab.
  • Seite 66 Lösung aus vier Teilen Wasser und einem Teil Natron. Sie sollten auch die Pole und Kabelklemmen mit einen Pol- und Klemmenreiniger reinigen. Hinweis: Die Pole und Klemmen sollten glänzen und einen Metallschimmer aufweisen. Tragen Sie etwas Toro Batteriepolschutzmittel auf.
  • Seite 67 g341470 Bild 25 g354110 Austausch der Akkus Für einen Austausch der Akkus wenden Sie sich bitte an Ihren autorisierten Vertragshändler. g341469 Bild 24 Stecken Sie das Netzkabel des Ladegeräts in die Steckdose. Hinweis: Die Leuchte am Ladegerät leuchtet rot und zeigt so an, dass der Akku mit dem Ladegerät verbunden ist.
  • Seite 68 Warten des Nachfüllen von Getriebeöl Antriebssystems Ölsorte: Getriebeöl SAE 90 Fassungsvermögen: 200 ml Prüfen des Reifendrucks Für das Getriebe der Hinterachse ist keine Wartung erforderlich. Wenn Ölverlust auftritt, kann jedoch Öl Wartungsintervall: Alle 25 Betriebsstunden—Prüfen nachgefüllt werden. des Reifendrucks. Parken Sie die Maschine auf einer ebenen Fläche, kuppeln Sie den Behalten Sie den für die Vorder- und Hinterreifen Zapfwellenantriebsschalter aus und aktivieren...
  • Seite 69 Warten des Mähwerks Warten der Schnittmesser Halten Sie, damit eine optimale Schnittqualität sichergestellt wird, die Schnittmesser scharf. Sie sollten immer Ersatzmesser zur Hand haben, um das Schärfen und den Ersatz der Messer komfortabler ausführen zu können. g006530 Bild 28 1. Schnittkante 3.
  • Seite 70 (Seite 32) Einbauen der Messer (Seite 33). Hinweis: Wenn Sie ein verbogenes Messer durch ein neues ersetzen und der Wert weiterhin über 3 mm liegt, ist die Messerspindel ggf. verbogen. Wenden Sie sich für den Kundendienst an den offiziellen Vertragshändler. Wenn die Abweichung innerhalb der g343365 Bild 30...
  • Seite 71 Hinweis: Das Schnittmesser behält seine Auswuchtung bei, wenn von beiden Schnittkanten die gleiche Materialmenge entfernt wird. g000552 Bild 34 1. Schärfen Sie im ursprünglichen Winkel. Prüfen Sie die Auswuchtung des Schnittmessers auf einer Ausgleichsmaschine (Bild 35). g343371 Bild 36 Hinweis: Wenn das Schnittmesser in seiner horizontalen Position bleibt, ist es ausgewuchtet 1.
  • Seite 72 Bessern Sie alle zerkratzten oder abgeblätterten schwere Verletzungen zur Folge haben Metallflächen aus. Die passende Farbe erhalten kann. Sie bei Ihrem Toro Vertragshändler. Lagern Sie die Maschine in einer sauberen, Stützen Sie die Maschine mit Stützböcken trockenen Garage oder an einem anderen geeigneten Ort ein.
  • Seite 73 Wichtig: Lassen Sie das Ladegerät nicht an der Maschine angeschlossen, während es gelagert wird.
  • Seite 74 Fehlersuche und -behebung Problem Mögliche Ursache Behebungsmaßnahme Der Antriebsmotor läuft nicht an. 1. Der Fahrbetriebschalter steht auf 1. Stellen Sie den Fahrbetriebschalter auf oder R EUTRAL ORWÄRTS ÜCKWÄRTS 2. Die Feststellbremse ist aktiviert. 2. Lösen Sie die Feststellbremse. 3. Das Bremspedal ist gedrückt. 3.
  • Seite 75 Schaltbilder g355680 Schaltbild (Rev. A)
  • Seite 76 Hinweise:...
  • Seite 77 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
  • Seite 79 Form No. 3447-887 Rev F eS3000SD 72 V TORO ® 76 cm N° de modèle 75500—N° de série 321000001 et suivants *3447-887* Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
