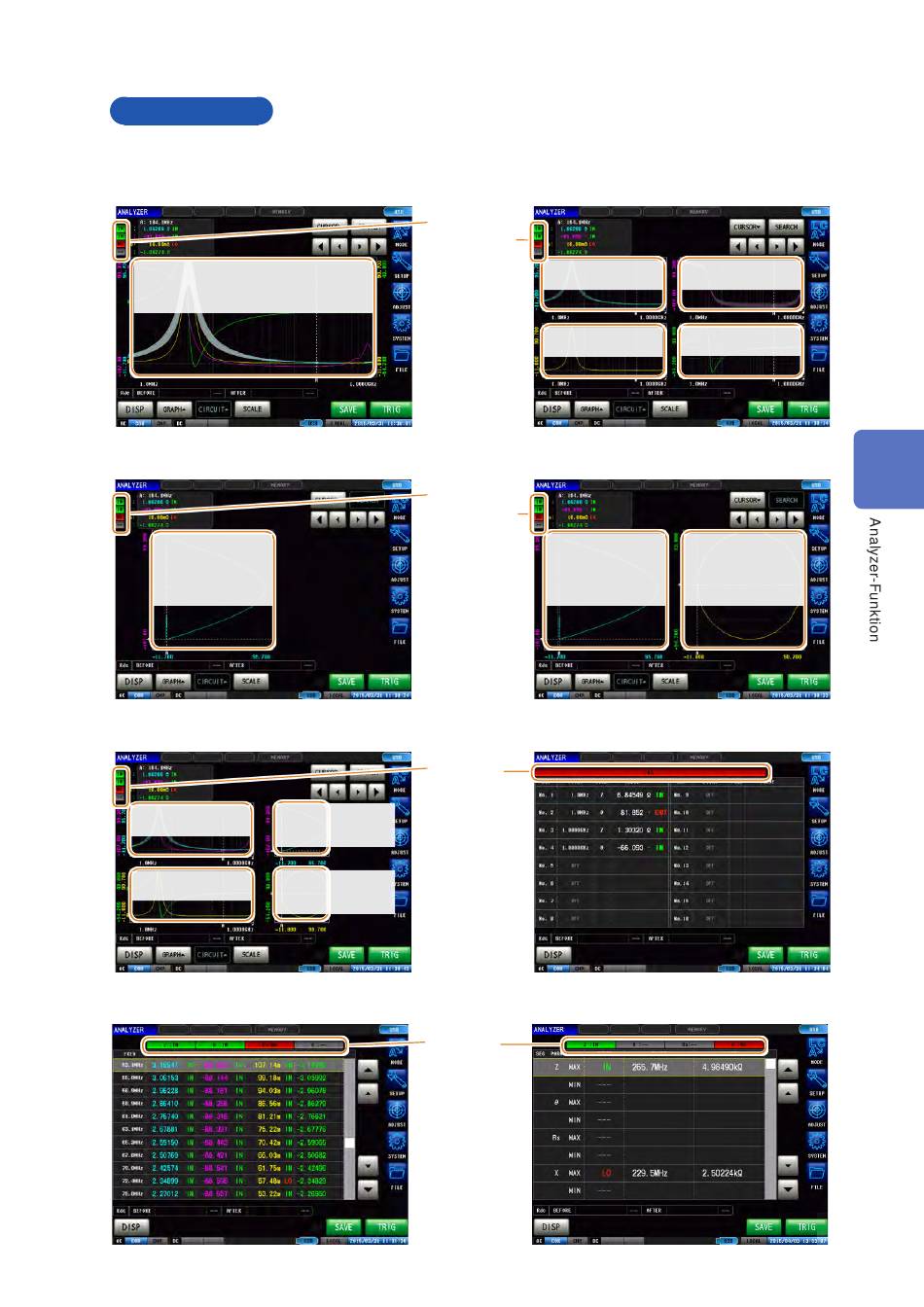

Diagrammarten
Die Anzeige von [DISP] auf dem Messbildschirm ermöglicht es Ihnen, das angezeigte Diagramm
auszuwählen.
[1 GRAPH]
Sweep-Diagramm
Alle Parameter vom ersten bis zum
vierten
[1 X-Y]
XY-Diagramm
X-Achse: erster
Parameter
Y-Achse: zweiter
Parameter
[MULTI]
Sweep-Diagramm 1
X-Achse: erster Parameter
Erster und zweiter Parameter
Y-Achse: zweiter Parameter
Sweep-Diagramm 2
Dritter und vierter Parameter X-Achse: dritter Parameter
Y-Achse: vierter Parameter
[NUMERIC]
Gesamt-
Auswertungs-
ergebnis des
Komparators
Gesamt-
Auswertungs-
ergebnis des
Komparators
Gesamt-
Auswertungs-
ergebnis des
XY-Diagramm 1
Komparators
XY-Diagramm 2
Gesamt-
Auswertungs-
ergebnis des
Komparators
[4 GRAPHs]
Sweep-Diagramm 1 Sweep-Diagramm 2
Erster Parameter Zweiter Parameter
Sweep-Diagramm 4
Sweep-Diagramm 3
Vierter Parameter
Dritter Parameter
[2 X-Ys]
XY-Diagramm 1 XY-Diagramm 2
X-Achse: erster X-Achse: dritter
Parameter
Y-Achse: zweiter Y-Achse: vierter
Parameter
[SPOT]
[PEAK] (S. 1 17)
Analyzer-Funktion
