4.9.4

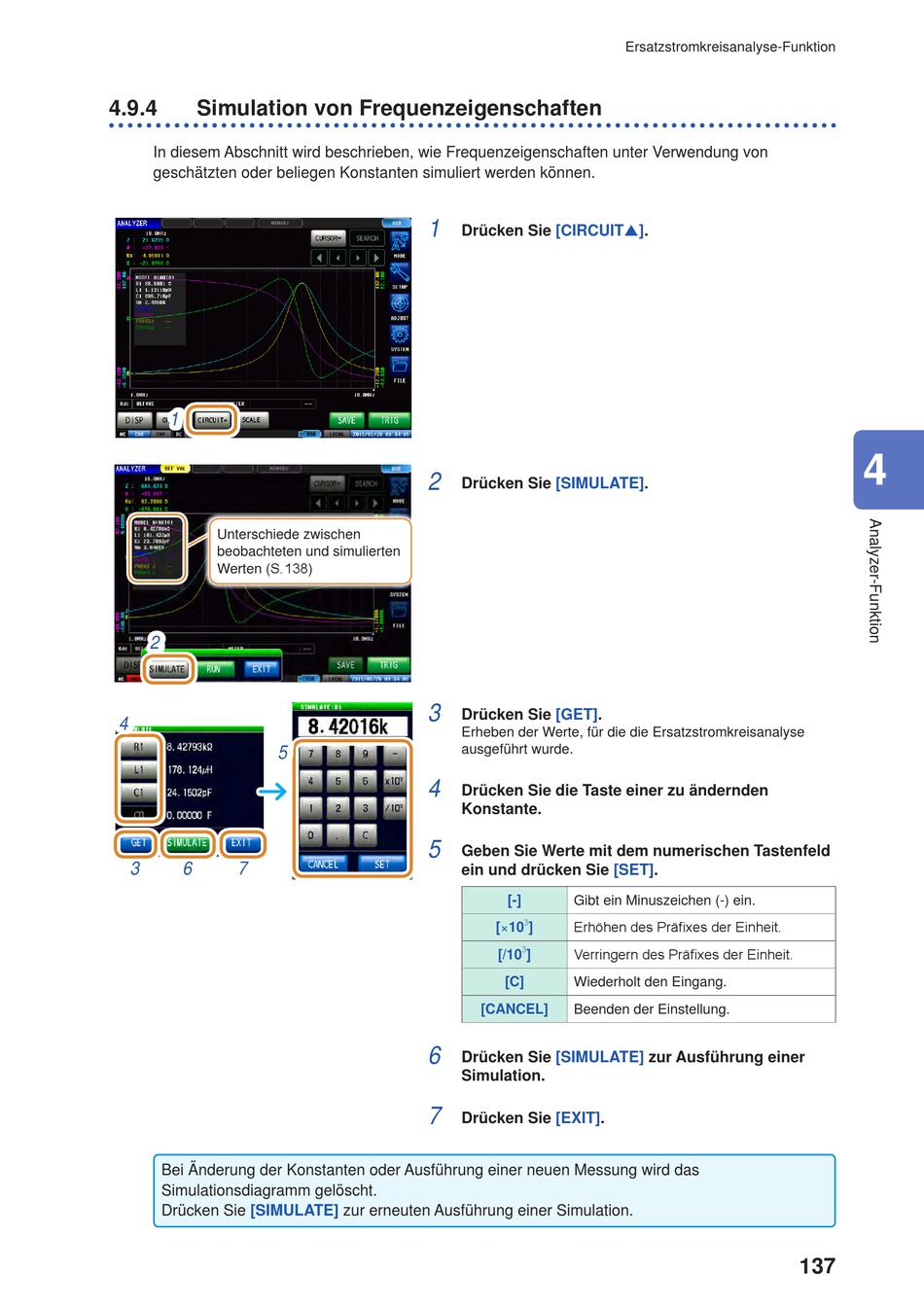

Simulation von Frequenzeigenschaften

In diesem Abschnitt wird beschrieben, wie Frequenzeigenschaften unter Verwendung von
geschätzten oder beliegen Konstanten simuliert werden können.
1
Unterschiede zwischen
beobachteten und simulierten
Werten (S. 1 38)
2
4
5
3 6 7
Bei Änderung der Konstanten oder Ausführung einer neuen Messung wird das
Simulationsdiagramm gelöscht.
Drücken Sie [SIMULATE]
1
Drücken Sie [CIRCUIT].
2
Drücken Sie [SIMULATE].
3
Drücken Sie [GET].
Erheben der Werte, für die die Ersatzstromkreisanalyse
ausgeführt wurde.
4
Drücken Sie die Taste einer zu ändernden
Konstante.
5
Geben Sie Werte mit dem numerischen Tastenfeld
ein und drücken Sie [SET].
[-]
[×10
[/10
[C]
[CANCEL]
6
Drücken Sie
Simulation.
7
Drücken Sie [EXIT].
zur erneuten Ausführung einer Simulation.
Ersatzstromkreisanalyse-Funktion
Gibt ein Minuszeichen (-) ein.
3
Erhöhen des Präfixes der Einheit.
]
3
Verringern des Präfixes der Einheit.
]
Wiederholt den Eingang.
Beenden der Einstellung.
[SIMULATE] zur Ausführung einer
4
