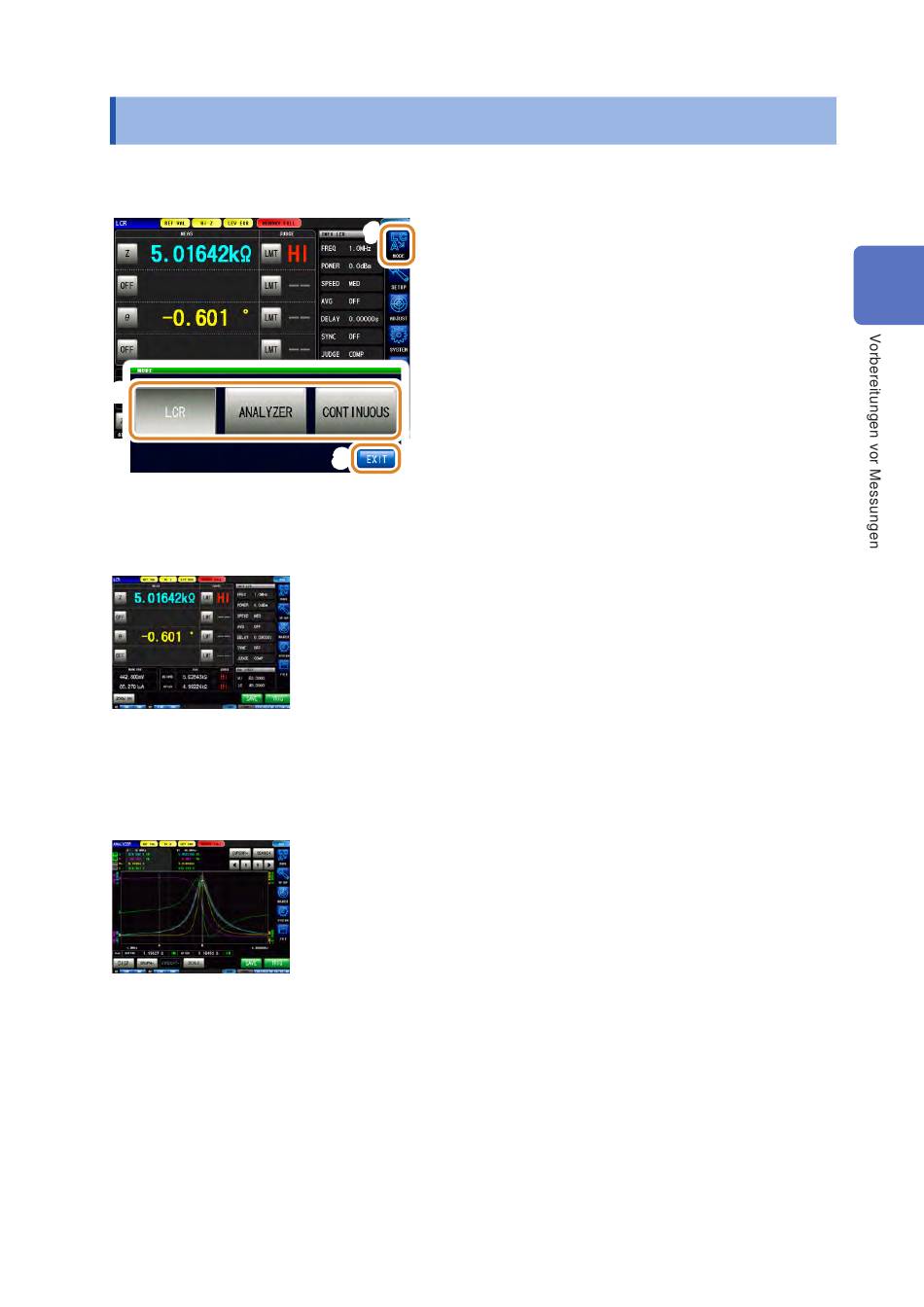

2.7 Auswählen des Messmodus
Wählen Sie einen der folgenden 3 Messmodi:
2
[LCR]: LCR-Funktion
[ANALYZER]: Analyzer-Funktion
1
1
Drücken Sie [MODE].
2
Wählen Sie den Messmodus.
3
Drücken Sie [EXIT].
3
Durch die LCR-Funktion können die passiven Elemente von
Kondensatoren und Spulen mit einer einzigen Messbedingung gemessen
werden.
Auf diese Weise erhält man Pass/Fail-Auswertungen und Klassifikationen
von Produktionslinien.
• Komparator-Funktion: Durch diese Funktion erhält das Instrument Pass/
Fail-Auswertungen, indem es bestimmt, ob die Messwerte HI, IN oder
LO liegen.
• BIN-Funktion: Auf Grundlage der Messwerte werden bis zu 10
Klassifikationen unterschieden.
Durch die Analyzer-Funktion können die Eigenschaften von Komponenten
und Materialien während des Messfrequenz- und Signalpegeldurchlaufs
gemessen werden.
Die Funktion liefert auf Grundlage der erhaltenen Frequenzeigenschaften
eine Ersatzstromkreisanalyse.
Eine auf der Resonanzfrequenz basierende Pass/Fail-Auswertung ist
bei Produktionslinien von piezoelektrischen oder ähnlichen Elementen
verfügbar.
• Bereichsauswertung: Es wird festgestellt, ob die Messwerte der Sweep-
Punkte innerhalb des Auswertungsbereichs liegen.
• Scheitelwertauswertung: Es wird festgestellt, ob der Scheitelwert des
Sweep-Ergebnisses innerhalb des Auswertungsbereichs liegt.
• Ersatzstromkreisanalyse: Ersatzstromkreismodellanalyse für
Stromkreiselemente.
