Einstellung Der Manuellen Skalierung - Hioki IM7580A-2 Bedienungsanleitung

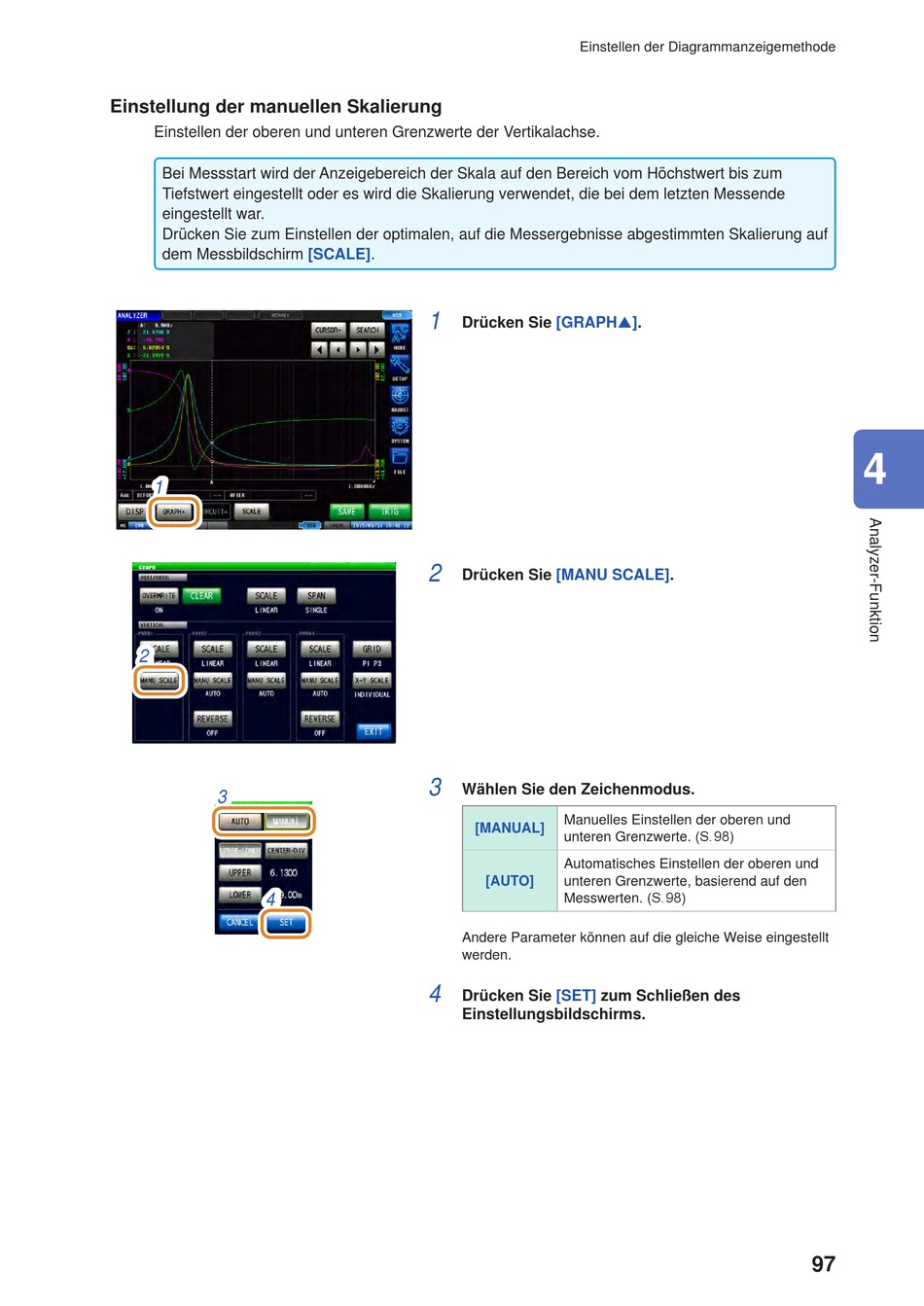

Einstellung der manuellen Skalierung

Einstellen der oberen und unteren Grenzwerte der Vertikalachse.
Bei Messstart wird der Anzeigebereich der Skala auf den Bereich vom Höchstwert bis zum
Tiefstwert eingestellt oder es wird die Skalierung verwendet, die bei dem letzten Messende
eingestellt war.
Drücken Sie zum Einstellen der optimalen, auf die Messergebnisse abgestimmten Skalierung auf
dem Messbildschirm [SCALE].
1
2
3
4
Einstellen der Diagrammanzeigemethode
1
Drücken Sie [GRAPH].
2
Drücken Sie [MANU
3
Wählen Sie den Zeichenmodus.
Manuelles Einstellen der oberen und
[MANUAL]
unteren Grenzwerte. (S. 9 8)
Automatisches Einstellen der oberen und
[AUTO] unteren Grenzwerte, basierend auf den
Messwerten. (S. 9 8)
Andere Parameter können auf die gleiche Weise eingestellt
werden.
4
Drücken Sie [SET] zum Schließen des
Einstellungsbildschirms.
SCALE].
4
97
