Einstellungen der externen Steuerung I/O
8.6.4

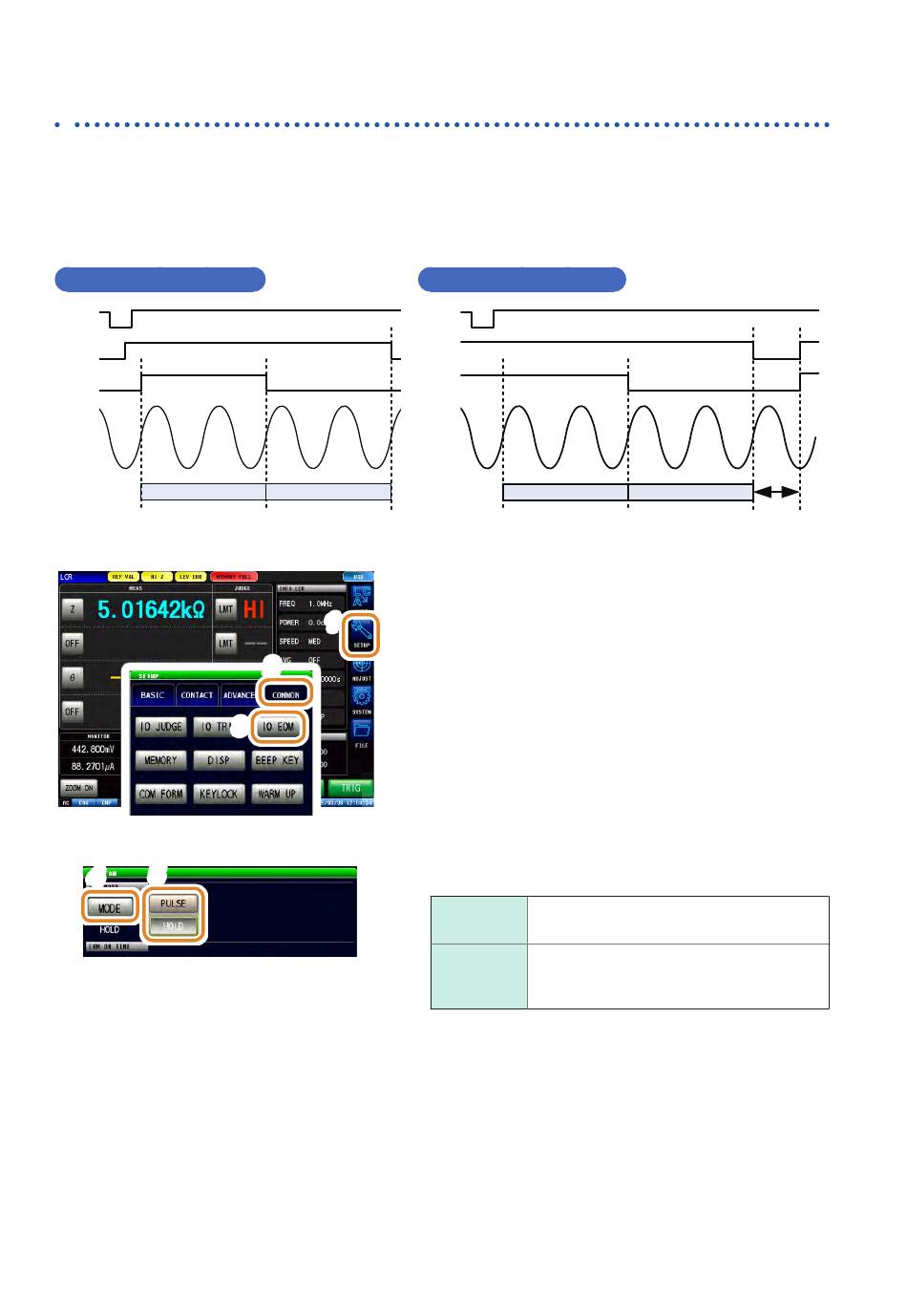

Einstellen der EOM-Ausgabemethode (EOM-Modus)

Wenn die HIGH (OFF)-Zeit bei Empfang von INDEX oder EOM aufgrund der
Eingangskreiseinstellungen zu kurz ist, kann das Instrument so konfiguriert werden, dass der LOW
(ON)-Status eine bestimmte Zeit lang erhalten wird, und zwar ab dem Wechsel von EOM zu LOW
(ON) und vor dem Rückkehren des Signals zu HIGH (OFF) nach Messabschluss. Die INDEX-
Ausgabemethode kann auf dieselbe Weise geändert werden.
IO EOM-Funktion: HOLD
TRIG
EOM
INDEX
Signal
Messung
5
4
224
Berechnung
1
1
2
2
3
3
4
5
IO EOM-Funktion: PULS
TRIG
EOM
INDEX
Signal
Messung
Drücken Sie [SETUP].
Drücken Sie die [COMMON]-Registerkarte für den
LCR-Modus.
Drücken Sie die [ADVANCED]-Registerkarte für
den ANALYZER-Modus.
Drücken Sie [IO EOM].
Drücken Sie [MODE].
Wählen Sie die EOM-Ausgabemethode aus.
EOM ist nach Beendigung der Messung
[HOLD]
LOW (ON).
EOM ist nach Beendigung der Messung
[PULSE] LOW (ON) und nach Ablauf einer
bestimmten Zeit HIGH (OFF).
Berechnung
