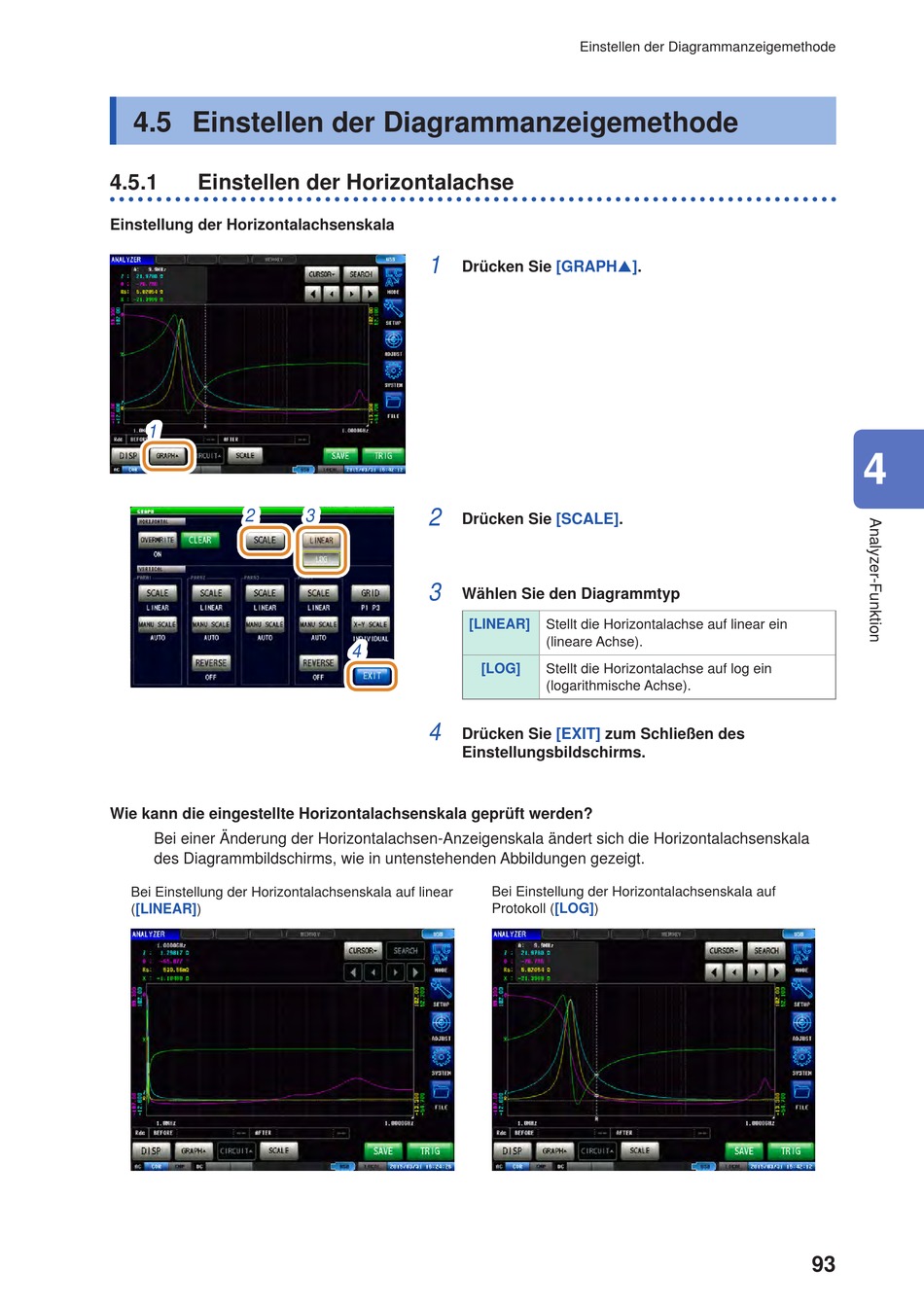

4.5 Einstellen der Diagrammanzeigemethode

4.5.1

Einstellen der Horizontalachse

Einstellung der Horizontalachsenskala
1
2
Wie kann die eingestellte Horizontalachsenskala geprüft werden?
Bei einer Änderung der Horizontalachsen-Anzeigenskala ändert sich die Horizontalachsenskala
des Diagrammbildschirms, wie in untenstehenden Abbildungen gezeigt.
Bei Einstellung der Horizontalachsenskala auf linear
([LINEAR])
1
Drücken Sie [GRAPH].
2
3
Drücken Sie [SCALE].
3
Wählen Sie den Diagrammtyp
[LINEAR]
4
4
Drücken Sie
Einstellungsbildschirms.
Einstellen der Diagrammanzeigemethode
Stellt die Horizontalachse auf linear ein
(lineare Achse).
[LOG] Stellt die Horizontalachse auf log ein
(logarithmische Achse).
[EXIT] zum Schließen des
Bei Einstellung der Horizontalachsenskala auf
Protokoll ([LOG])
4
93
