Ersatzstromkreisanalyse-Funktion
4.9.3 Ausführen der Ersatzstromkreisanalyse
(1) Ausführen der Frequenz-Sweep-Messung
Vor dem Ausführen der Ersatzstromkreisanalyse
Stellen Sie den Sweep-Parameter auf „Frequenz" und erheben Sie Frequenzeigenschaften der
zu analysierenden Elemente.
Siehe „4.2.5 Einstellen der Sweep-Parameter" (S. 74).
Da beim Ausführen der Ersatzstromkreisanalyse bei diesem Instrument die lokalen Höchst- und
Tiefst-Messpunkte verwendet werden, sollte der Frequenzbereich so eingestellt werden, dass die
lokalen Extremwerte gemessen werden können. Da beim Ausführen der Analyse mit Modell B oder
C niedrige Frequenzwerte verwendet werden, sollten Sie die Einstellungen so wählen, dass die
tiefstmöglichen Frequenzen gemessen werden.
Außerdem sollten Sie beim Ausführen der Analyse mit Modell E den Bereich so einstellen, dass er
die Resonanzpunkte für Serien- und Parallelresonanz enthält.

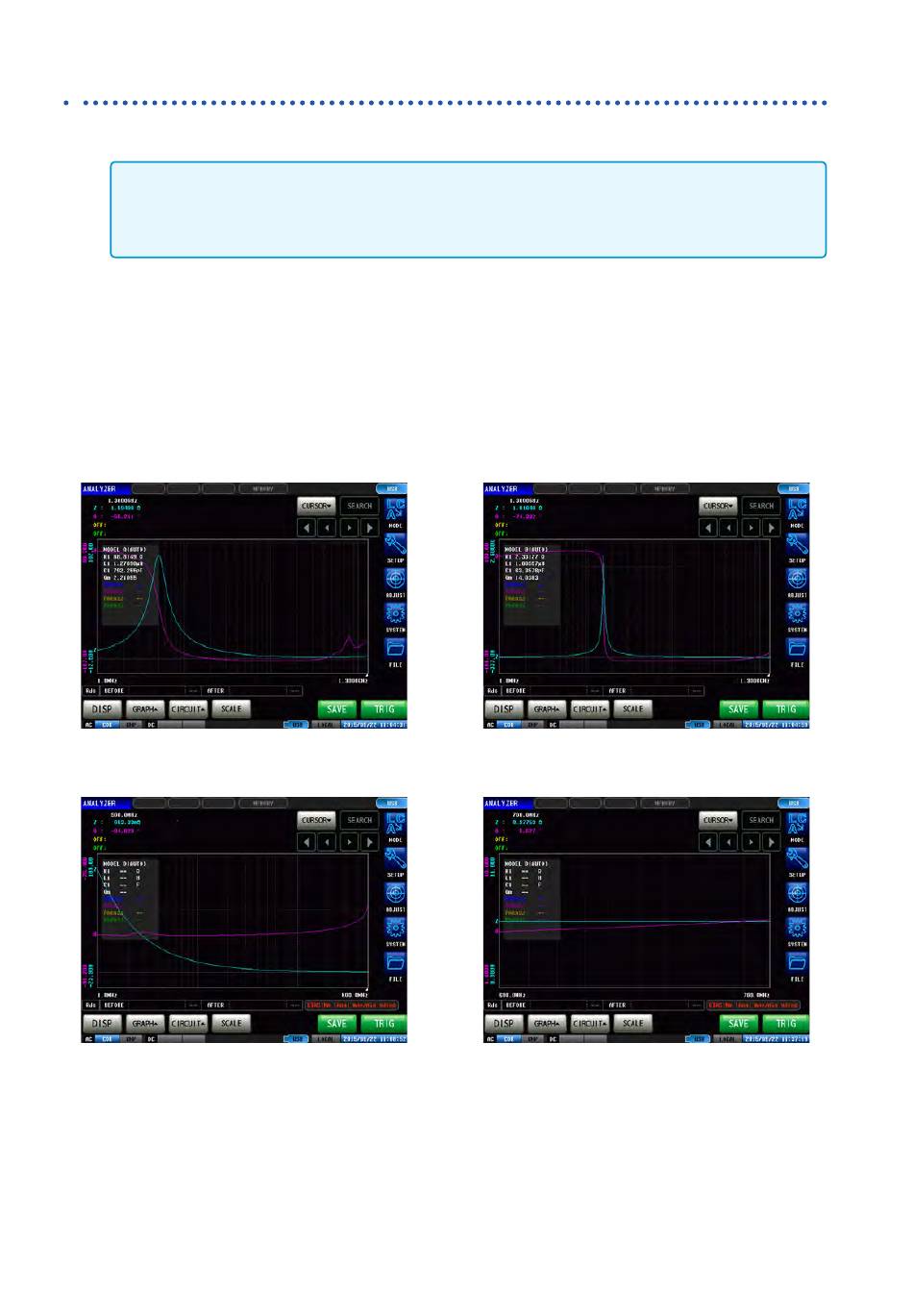

Beispiele für geeignete Einstellungen des Sweep-Bereichs
Beispiele für ungeeignete Einstellungen des Sweep-Bereichs
134
