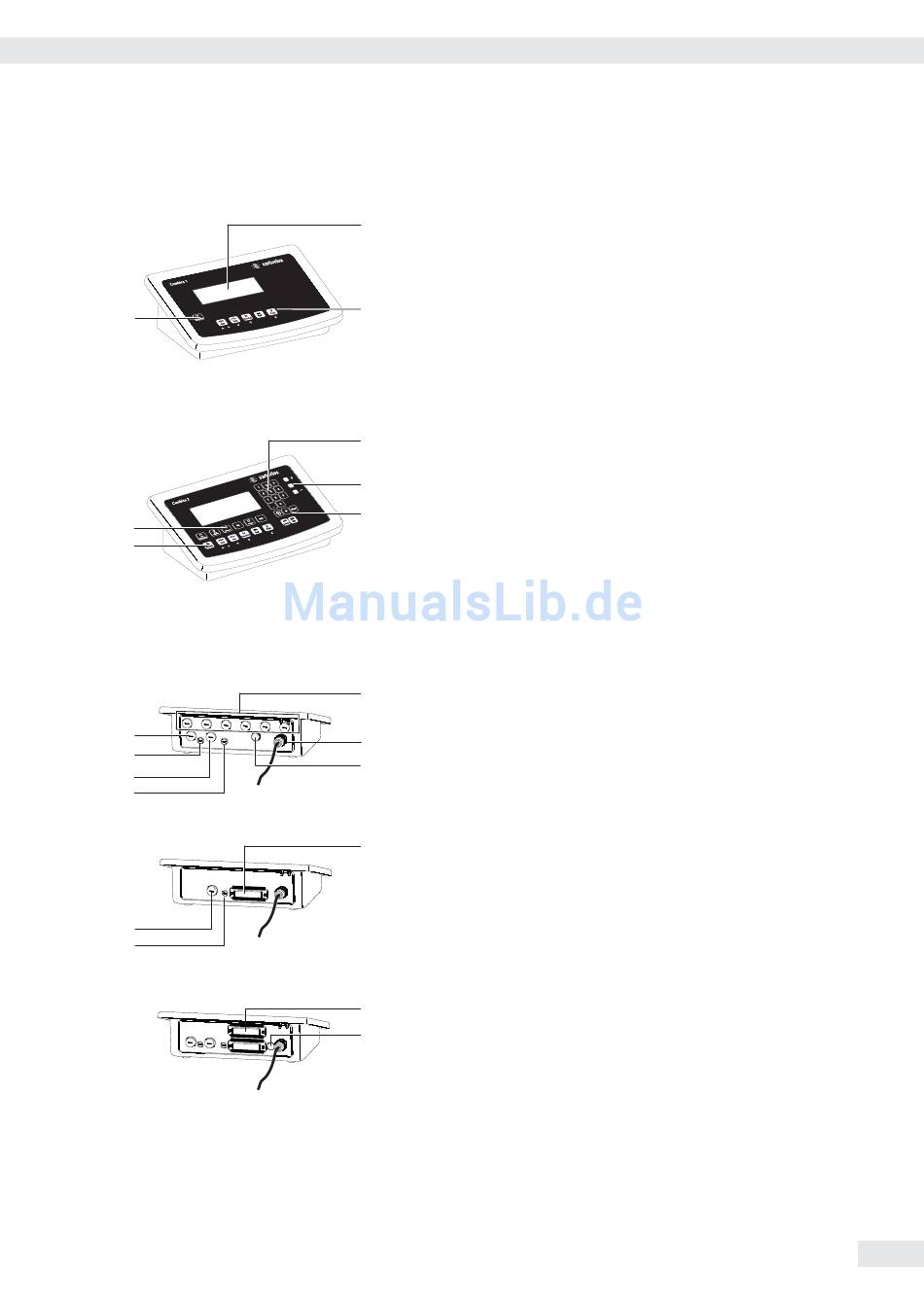

Gerätedarstellung
1
Combics 1 und 2
1 Display (Detailabbildung siehe Kapitel »Bedienkonzept«)
2 Ein-/Ausschalten
3 Allgemeine Funktionstasten: Nullstellen, Tarieren, Funktion
3
umschalten, Justieren/Kalibrieren, Drucken/Datenausgabe
(siehe Kapitel »Bedienkonzept«)
4
Nur Combics 2
4 10er-Tastatur zur Eingabe von Werten
5
5 Kontrollleuchten
(für Kontrollwägen und Klassieren)
6
6 Weitere Funktionstasten (siehe Kapitel »Bedienkonzept«)
7 Wägeplattform (WP) wechseln
Rückseite
8
8 Anschlussmöglichkeiten für
- COM1-Standard
9
- 2. Schnittstelle UNICOM für weitere optionale Funktionen
10
(z. B.Ethernet, Profibus etc.)
- CAIS2: Anschluss eines Barcode-Lesers über Klemmleiste mög-
lich
9 Netzkabel mit länderspezifischem Stecker
10 Entlüftungsventil: 1,5 Nm
13
11 Anschluss Wägeplattform WP-1 bzw. WP-2
12 Zugang zum Verriegelungsschalter (Standard- oder eichpflichtiger
Betrieb) für WP-1 bzw. WP-2
13 RS232C-Schnittstelle »COM1« (Standard)
14 Zweite Schnittstelle »UNICOM« (nur Combics 2)
15 nur Combics 2: PS/2-Anschluss (Barcode-Leser, externe Tastatur)
14
15
Gerätebeschreibung
