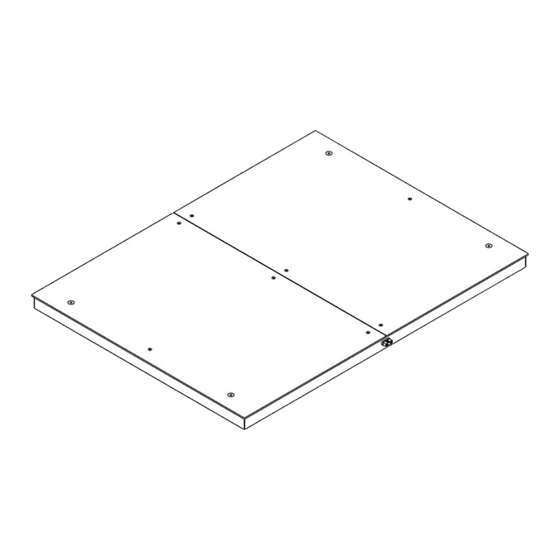

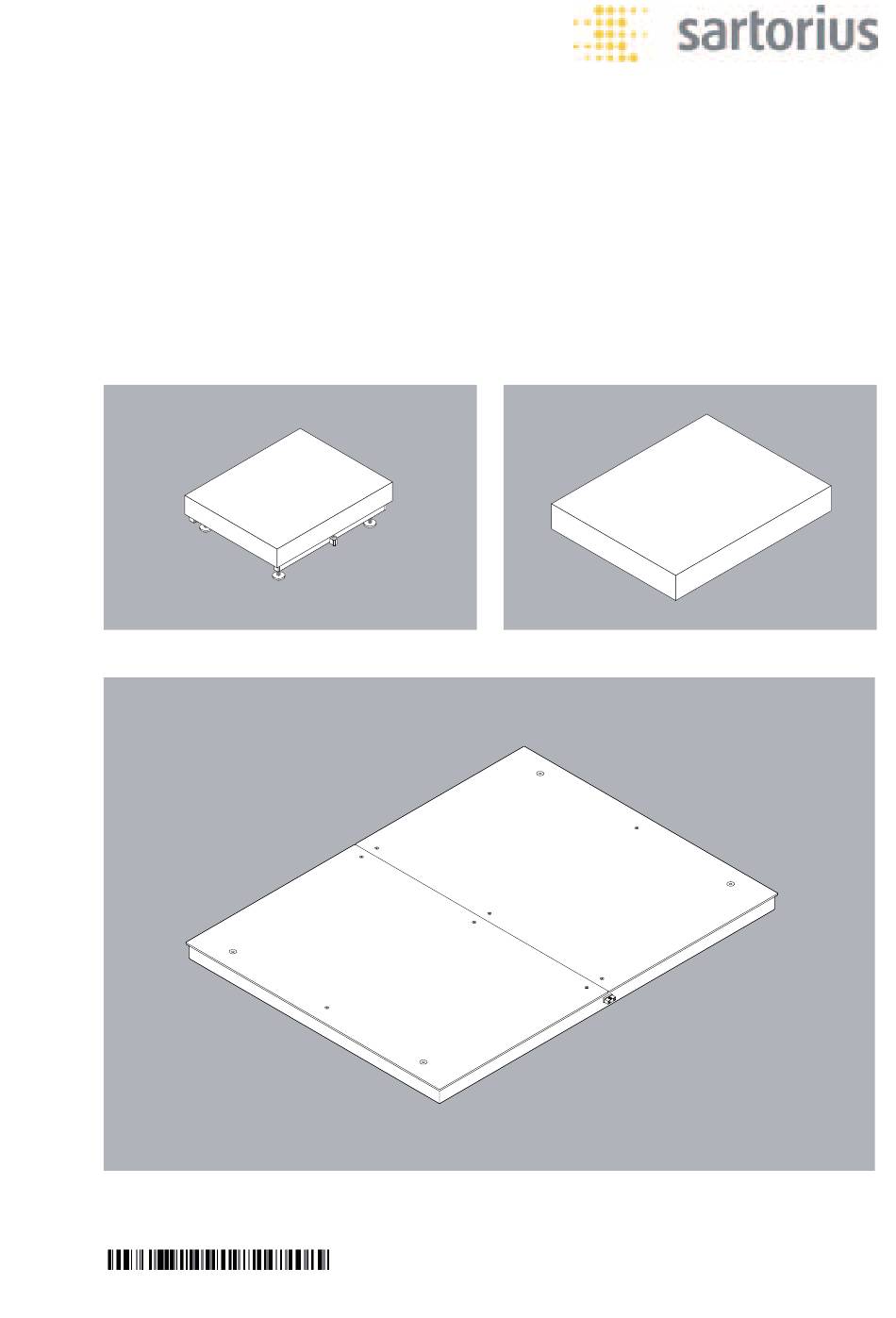

- Seite 1 Betriebsanleitung Sartorius Combics Modelle CAAPP.., CAAPS.. Wägeplattformen Lackiert | Edelstahl 98648-018-53...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Zeichenerklärung . -
Seite 3: Sicherheits- Und Warnhinweise
. Die Anschlüsse des Kabels deshalb vor Modelle) . Schutzart 6: gegen das Eindringen von Staub- Anschluss an die Sartorius Geräte nach dem entsprechen- teilchen nach Körnergröße, Schutzart 5: gegen das Ein- den Verbindungsplan prüfen und die abweichend belegten dringen von Wasser, Strahlwassergeschützt, Schutzart 7:... -
Seite 4: Aufstellhinweise
Aufstellhinweise Aufstellhinweise Übersichtsdarstellung § Die beiliegende Betriebsanleitung vor Inbetriebnahme aufmerksam durchlesen . § Das Gerät sofort nach dem Auspacken auf eventuell sichtbare äußere Beschädigungen überprüfen . § Die höhenverstellbaren Lastfüße sind bereits für eine ebene Bodenfläche ab Werk eingestellt! Eine unsachgemäße Handhabung der Waage kann zu Beschädigungen der Bauteile führen . - Seite 5 Aufstellhinweise § Für die Wägeplattform einen geeigneten Aufstellort einrichten . Der Aufstellort sollte trocken, waagerecht und eben sein . Der Arbeitstemperaturbereich liegt zwischen –10°C und +40°C . Die zulässige Bodenbelastung muss für die Wägeplattform und deren Belastung ausreichend sein . Bei stark befahrenen Bereichen des Aufstellortes (z .B .
- Seite 6 Betriebsanleitung Combics CAAPP.., CAAPS..
-
Seite 7: Installation
Installation Installation § Verbindungskabel der Wägeplattform mit dem Auswertegerät verbinden Hinweis: Die PG-Verschraubung ist bei Sartorius Combics Indikatoren beigelegt . Alle Arbeiten an der Verschraubung sehr sorgfältig ausführen! Einen Drehmomentschlüssel verwenden . Drehmoment dieser PG-Verschraubung: 5 Nm § Verbindungskabel abisolieren und montieren . - Seite 8 Installation Farbbelegung der Anschlusskabel (Wägeplattformen), Modelle CAAPP..: Plattformgröße Anschlussbelegung des Terminals in mm Nr .: 1 320 + 240 blau – weiß – schwarz 400 + 300 blau grün weiß grau schwarz 500 + 400 blau grün weiß grau schwarz 650 + 500 blau grün...
- Seite 9 Installation Modelle CAAPS.. und Option I69 (IP69K) Plattformgröße Anschlussbelegung des Terminals in mm Nr .: 1 320 + 240 (DC) weiß grün grau schwarz blau 400 + 300 (ED) weiß grün grau schwarz blau 500 + 400 (FE) weiß grün grau schwarz blau...
- Seite 10 Installation Tabelle 2, Auflösungen: Auflösung 1 Wägebereich Auflösung* 2 Wägebereiche CAAP . . -BCE 2 + 3 .000e -NCE Wäge- Wäge - Wäge- Auflösung Wäge- Auflösung bereich 15 .000d 30 .000d 1 + 3 .000e bereich bereich 1 Bereich 1 bereich 2 Bereich 2 in kg...
- Seite 11 Installation Auflösung (in Abhängigkeit von der Ablesbarkeit) – L 15 .000 d, Schritte – I 30 .000 d, Schritte – BCE 1 + 3 .000 e, eichfähige Schritte – NCE 2 + 3 .000 e, eichfähige Schritte, Multi Range, fester Feinbereich –...
-
Seite 12: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung Reinigung Reinigung der Edelstahloberflächen Die Waagen der Serie CAAPS . . mit der Option I69 (IP69K) Grundsätzlich alle Edelstahlteile in regelmäßigen Abstän- entsprechen den Richtlinien der EHEDG (European Hygie- den reinigen . Wir empfehlen das abnehmen der Edelstahl- nic Equipment Design Group) gemäß... -
Seite 13: Entsorgung
SWT GÖ: WEEE-Reg .-Nr . DE 49923090 In Ländern, die keine Mitglieder des EuropäischenWirtschaftsraumes sind oder in denen es keine Sartorius-Filialen gibt, sprechen Sie bitte die örtlichen Behörden oder Ihr Entsorgungsunternehmen an . Vor der Entsorgung bzw . Verschrottung des Gerätes sollten die Batterien entfernt werden und einer Sammelstelle übergeben... -
Seite 14: Zubehör
Zubehör Zubehör Elektrisches Zubehör Auffahrrampe Edelstahl (Tränen) für Abmessungen: Rampenbreite Wägeplattformgröße Verbindungskit Stecker und Buchse YAS99I in mm Zubehör Nr . in mm zum Anschluss analoger Plattformen an Indikatoren (trennbare Verbindung) 800 x 600 YAR01CWST Anschlusskabel zu Plattformen, Kabel- 69Y01100 1000 x 1000 1000 YAR02CWST... - Seite 15 Zubehör Grubenrahmen Edelstahl für Abmessungen: Stativ (lackiert) zur Befestigung des Auswertegerätes an der Wägeplattform Wägeplattformgröße Abmessungen: in mm Rahmenbreite Zubehör Nr . Größe in mm 800 x 600 YEG01CWS 320 x 240, Höhe 330 YDH01CWP 800 x 800 YEG08CWS 400 x 300, Höhe 500 YDH02CWP 1000 x 1000 1000...
