Betriebsanleitung Combics Auswertegeräte

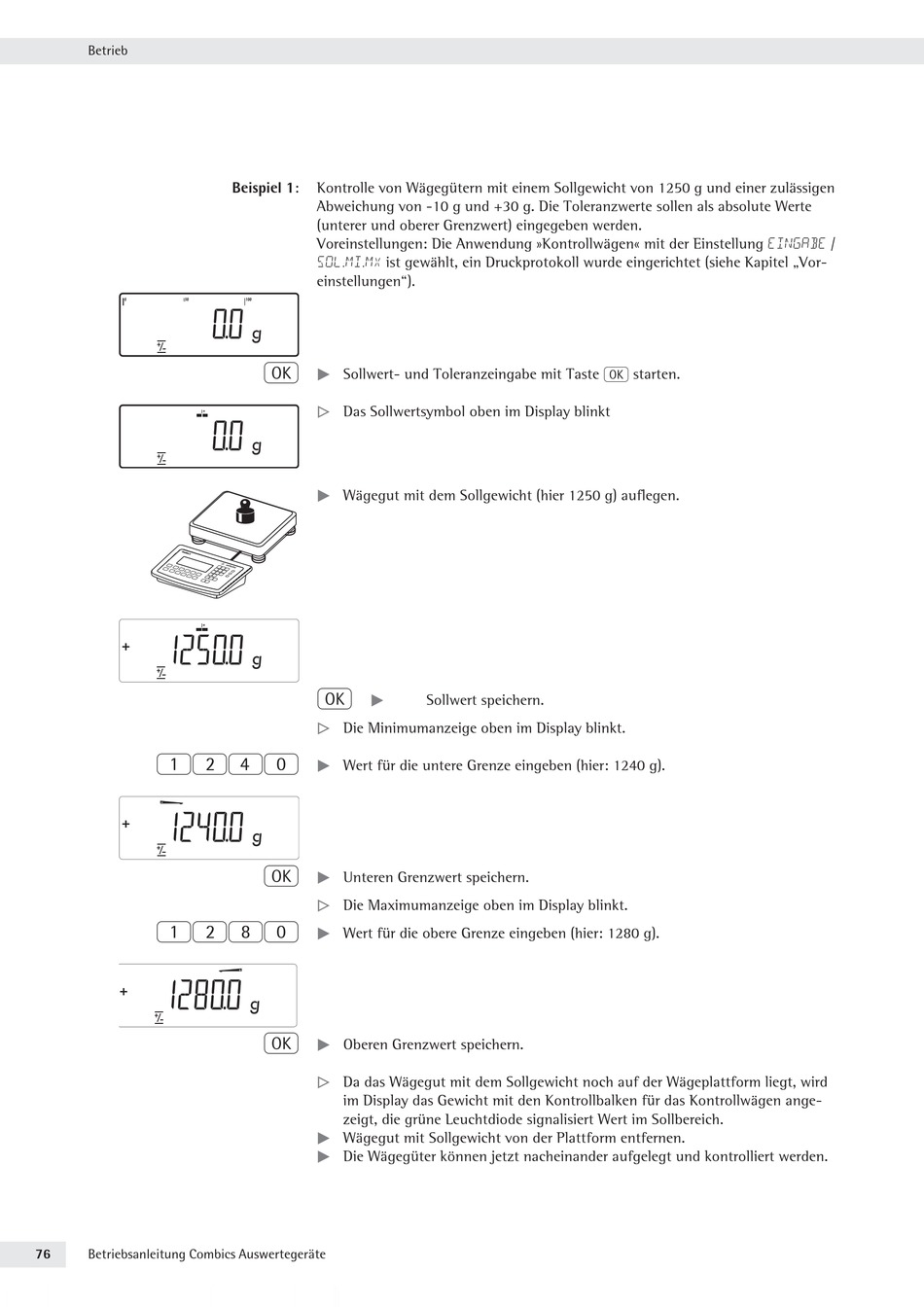

Beispiel 1:
Kontrolle von Wägegütern mit einem Sollgewicht von 1250 g und einer zulässigen
Abweichung von -10 g und +30 g. Die Toleranzwerte sollen als absolute Werte
(unterer und oberer Grenzwert) eingegeben werden.
Voreinstellungen: Die Anwendung »Kontrollwägen« mit der Einstellung Eingabe /
sol.mi.mx ist gewählt, ein Druckprotokoll wurde eingerichtet (siehe Kapitel „Vor-
einstellungen").
O
Sollwert- und Toleranz eingabe mit Taste O starten.
t
Das Sollwertsymbol oben im Display blinkt
y
Wägegut mit dem Sollgewicht (hier 1250 g) auflegen.
t
O
t
Die Minimumanzeige oben im Display blinkt.
y
Wert für die untere Grenze eingeben (hier: 1240 g).
t
O
Unteren Grenzwert speichern.
t
Die Maximumanzeige oben im Display blinkt.
y
Wert für die obere Grenze eingeben (hier: 1280 g).
t
O
Oberen Grenzwert speichern.
t
Da das Wägegut mit dem Sollgewicht noch auf der Wägeplattform liegt, wird
y
im Display das Gewicht mit den Kontrollbalken für das Kontrollwägen ange-
zeigt, die grüne Leuchtdiode signalisiert Wert im Sollbereich.
Wägegut mit Sollgewicht von der Plattform entfernen.
t
Die Wägegüter können jetzt nacheinander aufgelegt und kontrolliert werden.
t
Sollwert speichern.
