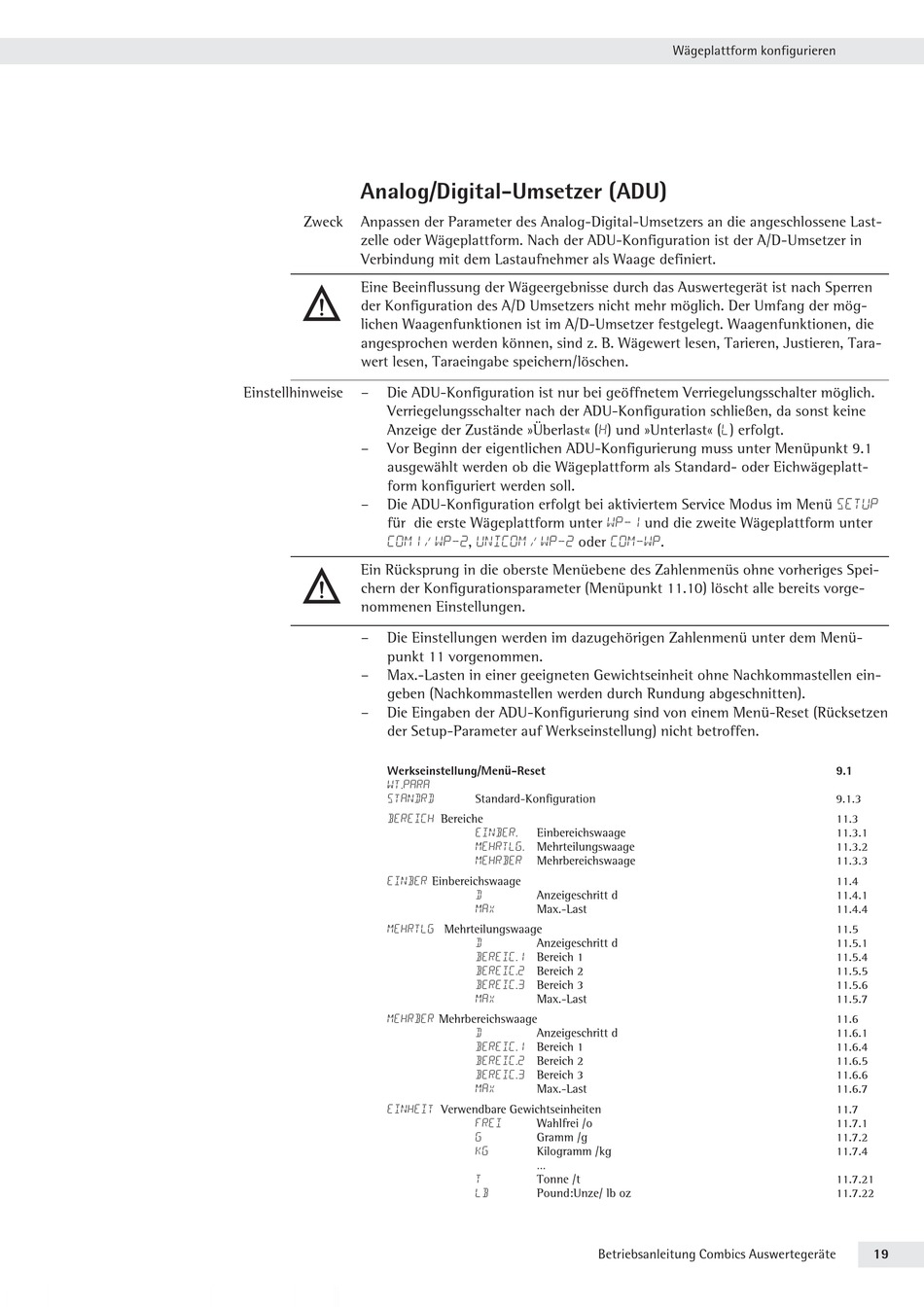

Analog/Digital-Umsetzer (ADU)

Zweck Anpassen der Parameter des Analog-Digital-Umsetzers an die angeschlossene Last-
zelle oder Wägeplattform. Nach der ADU-Konfiguration ist der A/D-Umsetzer in
Verbindung mit dem Lastaufnehmer als Waage definiert.
Eine Beeinflussung der Wägeergebnisse durch das Auswertegerät ist nach Sperren
der Konfiguration des A/D Umsetzers nicht mehr möglich. Der Umfang der mög-
3
lichen Waagenfunktionen ist im A/D-Umsetzer festgelegt. Waagenfunktionen, die
angesprochen werden können, sind z. B. Wägewert lesen, Tarieren, Justieren, Tara-
wert lesen, Taraeingabe speichern/löschen.
Einstellhinweise – Die ADU-Konfiguration ist nur bei geöffnetem Verriegelungsschalter möglich.
Verriegelungsschalter nach der ADU-Konfiguration schließen, da sonst keine
Anzeige der Zustände »Überlast« (H) und »Unterlast« (L) erfolgt.
– Vor Beginn der eigentlichen ADU-Konfigurierung muss unter Menüpunkt 9.1
ausgewählt werden ob die Wägeplattform als Standard- oder Eichwägeplatt-
form konfiguriert werden soll.
Die ADU-Konfiguration erfolgt bei aktiviertem Service Modus im Menü Setup
–
für die erste Wägeplattform unter WP-1 und die zweite Wägeplattform unter
COm1 / WP-2, UNICOM / WP-2 oder COm-WP.
Ein Rücksprung in die oberste Menüebene des Zahlenmenüs ohne vorheriges Spei-
3 chern der Konfigurationsparameter (Menüpunkt 11.10) löscht alle bereits vorge-
nommenen Einstellungen.
– Die Einstellungen werden im dazugehörigen Zahlenmenü unter dem Menü-
punkt 11 vorgenommen.
– Max.-Lasten in einer geeigneten Gewichtseinheit ohne Nachkommastellen ein-
geben (Nachkommastellen werden durch Rundung abgeschnitten).
– Die Eingaben der ADU-Konfigurierung sind von einem Menü-Reset (Rücksetzen
der Setup-Parameter auf Werkseinstellung) nicht betroffen.
Werkseinstellung/Menü-Reset
wt.para
STANDRD
bereich Bereiche
einber Einbereichswaage
mehrtlg Mehrteilungswaage
mehrber Mehrbereichswaage
einheit Verwendbare Gewichtseinheiten
Standard-Konfiguration
EINBER.
Einbereichswaage
MEHRTLG. Mehrteilungswaage
MEHRBER Mehrbereichswaage
d Anzeigeschritt d
max Max.-Last
d Anzeigeschritt d
BEREIC.1 Bereich 1
BEREIC.2 Bereich 2
BEREIC.3 Bereich 3
max Max.-Last
d
Anzeigeschritt d
BEREIC.1 Bereich 1
BEREIC.2 Bereich 2
BEREIC.3 Bereich 3
max Max.-Last
FREI Wahlfrei /o
g Gramm /g
kg Kilogramm /kg
...
t
Tonne /t
lb Pound:Unze/ lb oz
