Com 1
A8
D
Com 1
nicht belegt
nicht belegt
D
Com 1
A6/7
nicht belegt
nicht belegt
D

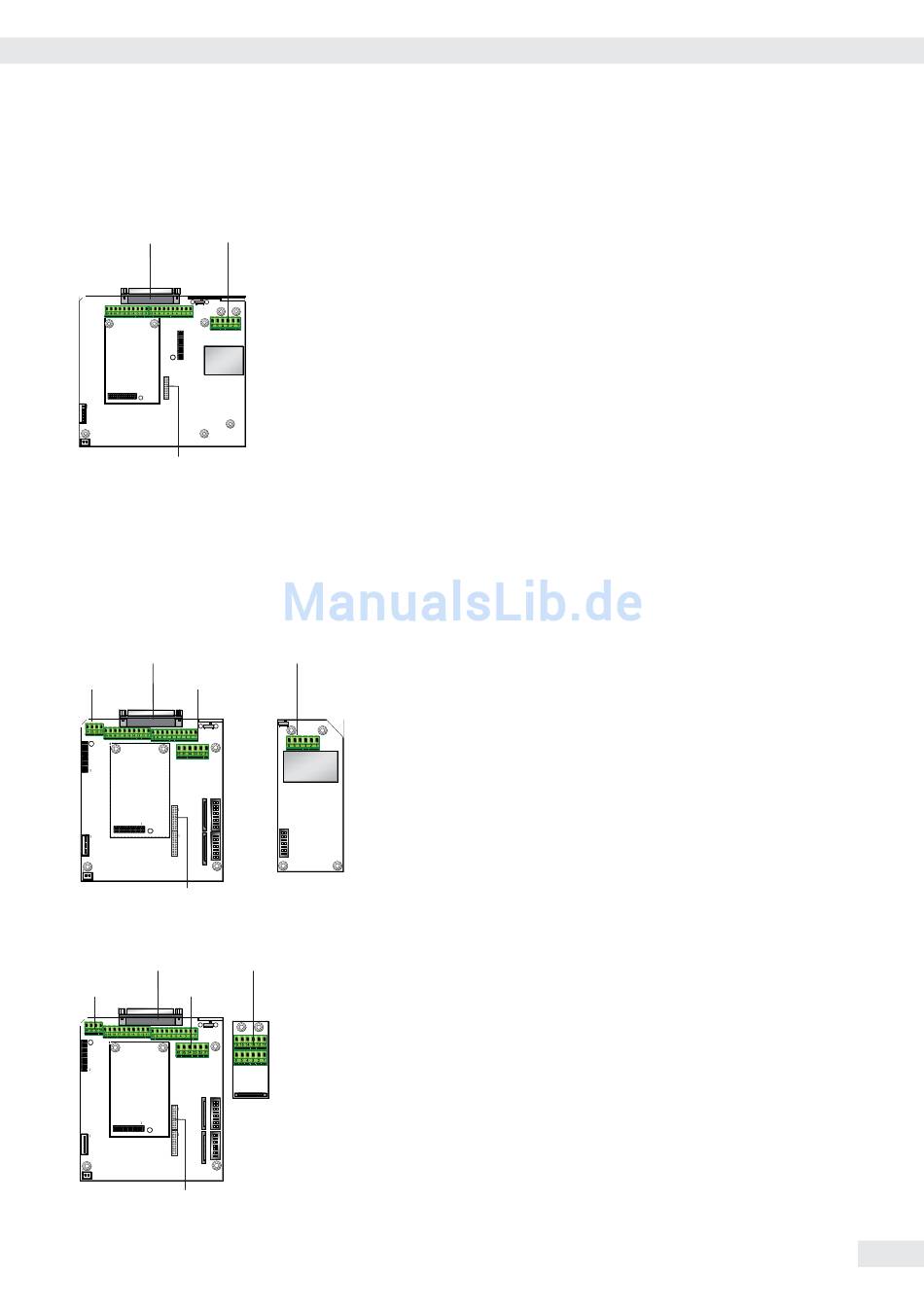

Wägeplattform anschließen: Combics 1
Schnittstellenplatine für ADU 2*3000e (Option A8)
Klemmenbelegung COM1
1
LOAD_PRINTER
2
RESET_OUT
3: GND
4
GND
5V_OUT
5
6
5V geschaltet
7
GND
8
GND
9
n.c.
10 LINE_OUT
A8
1
EXC+
Brückenspeisespannung (+)
2
SENSE+ Sense (+) für Brückenspeisespannung
OUT+
Messspannung positiv
3
4
OUT-
Messspannung negativ
5
SENSE-
Sense (-) für Brückenspeisespannung
6
EXC-
Brückenspeisespannung (-)
D Anschluss der Anzeigeeinheit
Schnittstellenplatine für ADU 10.000e (Option A10)
A10
Klemmenbelegung COM1 s.oben
A10
EXC+
Brückenspeisespannung (+)
1
2
SENSE+ Sense (+) für Brückenspeisespannung
3
OUT+
Messspannung positiv
4
OUT-
Messspannung negativ
5
SENSE-
Sense (-) für Brückenspeisespannung
6
EXC-
Brückenspeisespannung (-)
D Anschluss der Anzeigeeinheit
Schnittstellenplatine für RS232/485 (Option A6/A7)
Klemmenbelegung COM1 s.oben
A6/7
CTS
1
2
DTR
3
RxD
4
TxD
5
GND
6
Sperre Justieren
D Anschluss der Anzeigeeinheit
11 Clear to Send (CTS)
12 Data Terminal Ready (DTR)
13 Dateneingang (RXD)
14 Datenausgang (TXD)
15 GND
16 Universal In
17 Steuerausgang »kleiner«
18 Steuerausgang »gleich«
19 Steuerausgang »größer«
20 Steuerausgang »set«
11 TxD/RxD+
12 TxD/RxD-
13 LINE_OUT
14 LINE_OUT
15 GND
16 GND
Betriebsanleitung Combics Auswertegeräte
Inbetriebnahme
