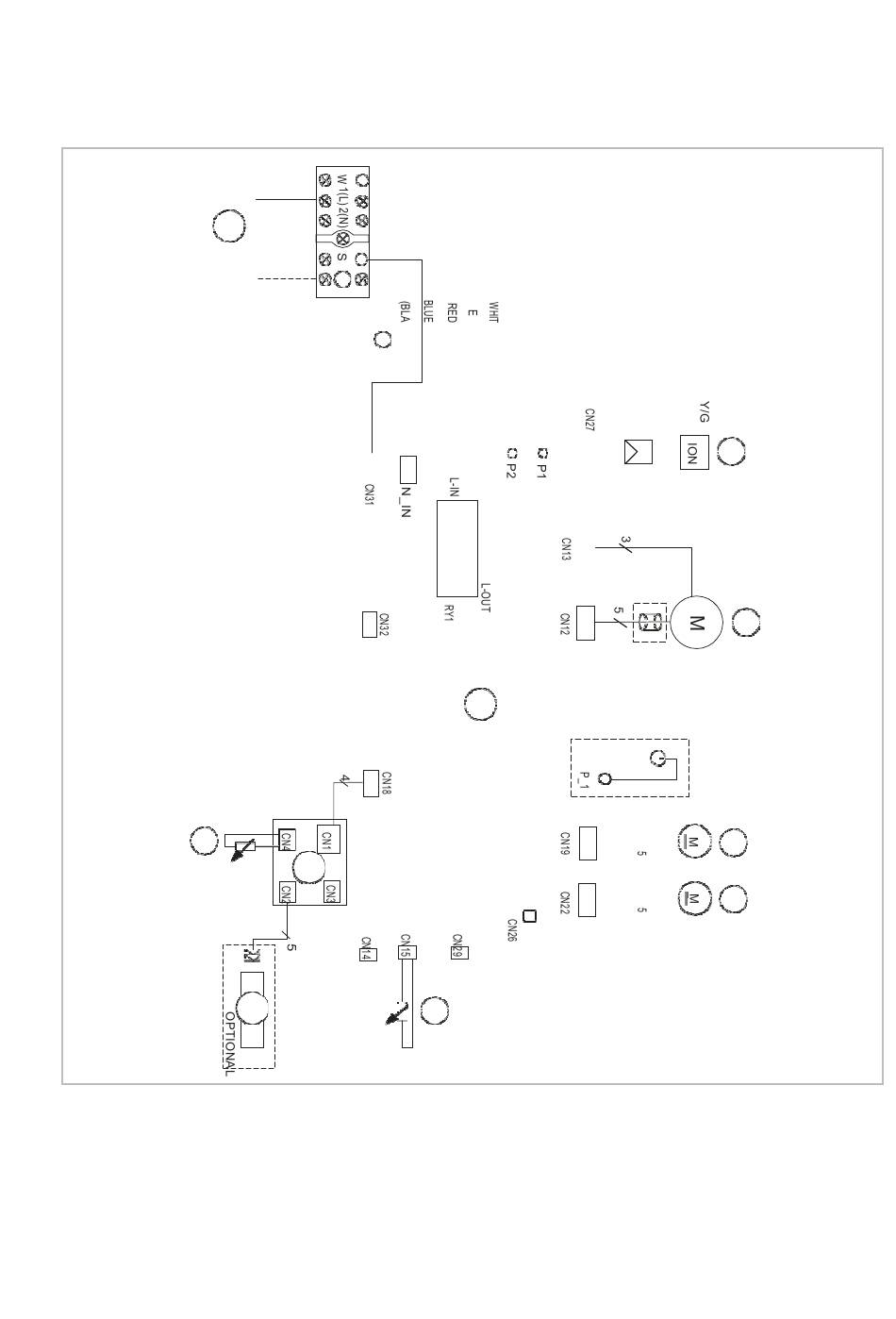

3.2 Elektrisches Schaltschema

Innengerät
D
1
Elektrisches Schaltschema
A: Steuerplatine
B: Anzeigeplatine
C: Fernbedienung (optional)
D: Anschluss Außenteil
1: Temperatursensor Umluft T1
B
C
A
6
2: Ionengenerator
3: Verdampferventilator Motor
4: Swingmotor horizontal
5: Swingmotor vertikal
6: Temperatursensor Verdampfer T2
2
3
4
5
