Vivax ACP-09CH25AEMI Montage- Und Betriebsanleitung Seite 30

Anschluss optionaler Kondensatpumpe
1
L N PE
L N PE

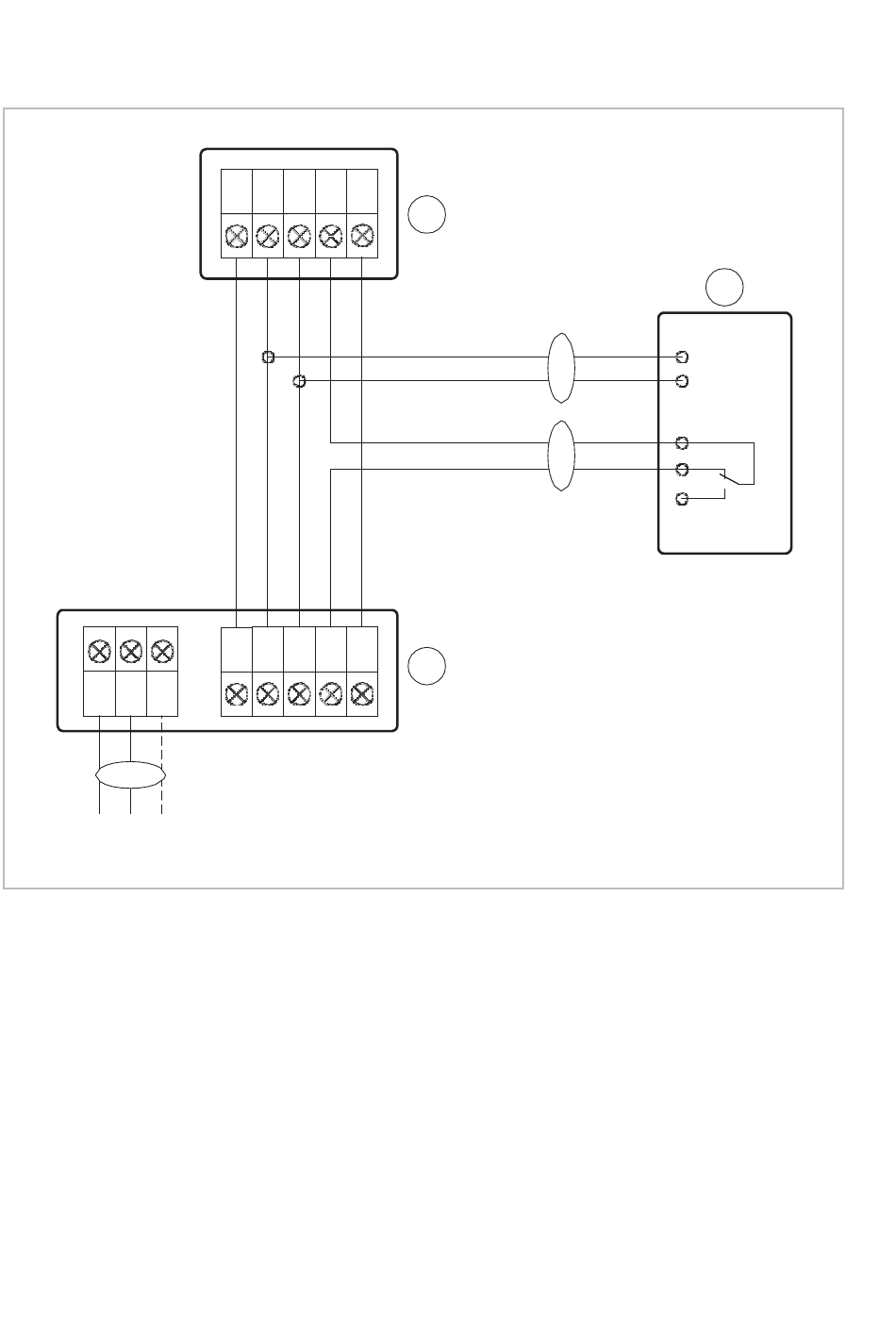

Elektrisches Anschlussschema
A: Außenteil
B: Innengerät
C: Kondensatpumpe
Netzzuleitung
2: Zuleitung Kondensatpumpe
3: Störkontakt Kondensatpumpe
L(1) 1 2(N) S
PE
L(1) 2(N)
PE
1 S
B
2
3
A
C
L
N
