3.2.2.1 Anschlussplan

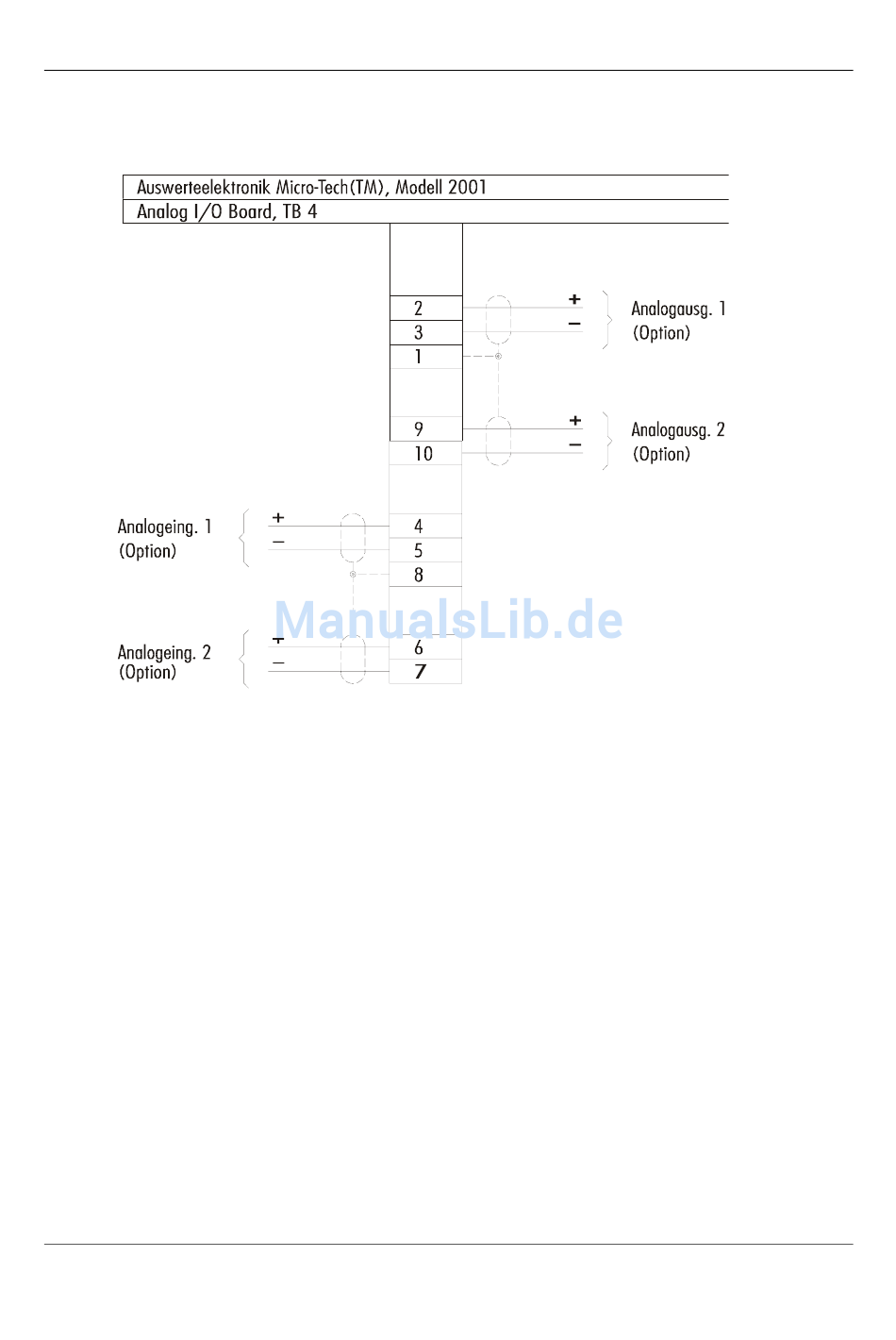

Abbildung 3-3: Anschlussplan, Analoge Ein- und Ausgänge, Micro-Tech™ 2000, Modell 2001

3.2.3 Serielle Schnittstelle

Für eine serielle Schnittstelle ist eine optionale Platine, die Kommunikations-
Platine, Modell MT CBA, erforderlich. Der Schnittstellentyp (RS 232, RS 485 oder
20-mA-Stromschleife) wird hardwareseitig auf der Platine mittels Steck-Jumper
OP1 bis OP6 gewählt:
