Gehäuse - Thermo Micro-Tech 2000Modell 2001 Betriebsanleitung

F A M -T ™ 2000, M 2001
ÖRDERBANDWAAGEN MIT USWERTEELEKTRONIK ICRO ECH ODELL
Zur notwendigen Grundausstattung einer Auswerteelektronik Micro-Tech™ 2000,
Modell 2001, gehören die Hauptplatine mit zwei Steckplätzen (Slots) für weitere
Platinen sowie eine Frontplatte mit vierzeiliger, 20-stelliger alphanumerischer
Vakuum-Anzeige und Folietastatur. Zusätzliche Platinen für analoge Ein- und
Ausgänge, Chargierfunktion (Mengensteuerung), serielle Schnittstelle, Feldbus-
Schnittstelle oder Netzwerkkarte können installiert werden.
A00555
Slot 2 (Steckplatz J2) Slot 1 (Steckplatz J1)

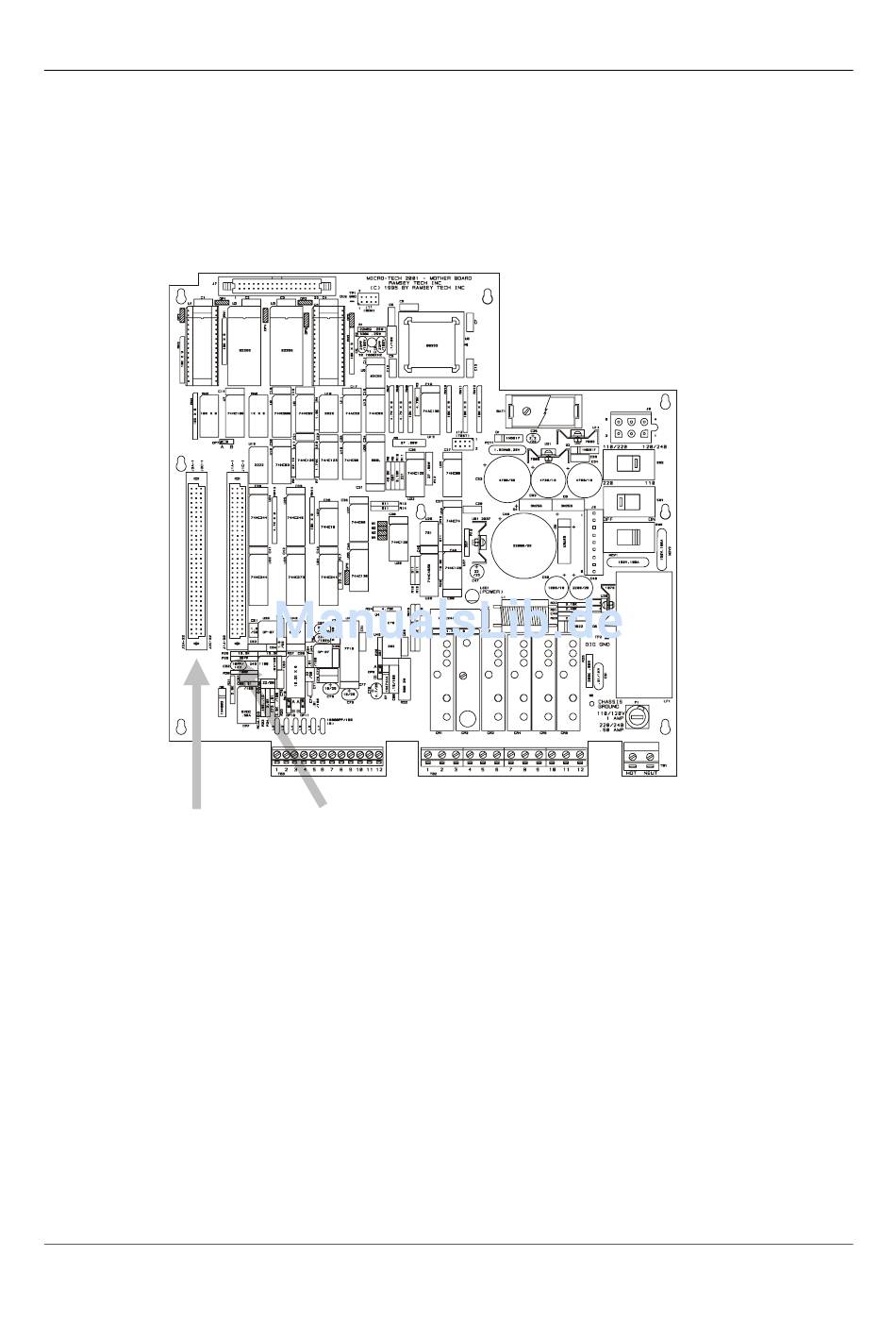

Abbildung 2-8: Steckplätze (Slots) auf der Hauptplatine
2.3.1 Gehäuse
Das Gehäuse hat die Schutzart IP65 und kann unter rauen Prozessbedingungen
und für Freiluft-Anwendungen installiert werden. Ein Regenschutzdach wird für die
Bedienung empfohlen. Direkte Sonneneinstrahlung kann die Lesbarkeit der
Vakuum-Fluoreszenz-Anzeige beeinträchtigen.
30
