Thermo MICRO-TECH 2000Modell 2001 Betriebsanleitung Seite 17
Förderbandwaagen
mit auswerteelektronik
Inhaltsverzeichnis
A
M
F
UFBAU UND
ONTAGE DER
ÖRDERBANDWAAGE
Bei der Wägemechanik IDEA 10-101-1 für Gurtbreiten bis 800 mm wird ein Load-
Block an einem anwendungsspezifisch gefertigten Querträger in der Mitte des
Förderers montiert.

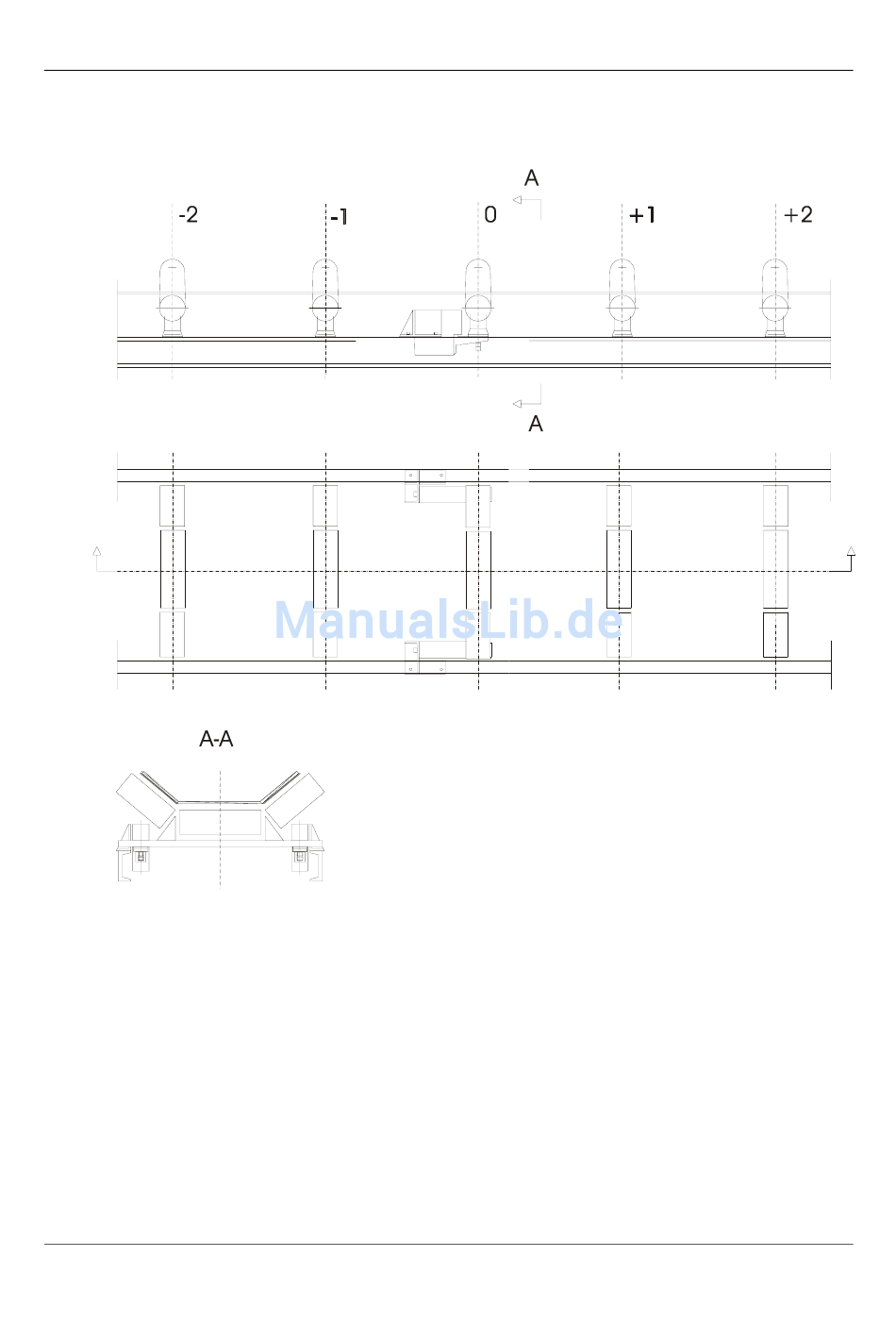

Abbildung 2-3: Wägemechanik, Modell IDEA 10-101-2
Die Wägemechanik IDEA 10-101-2 für Gurtbreiten ab 800 mm besteht aus zwei
gleichen Load-Blocks zu beiden Seiten des Gurtes. Für Förderer mit aufgesetzten
Tragrollen stehen als universell einsetzbare Standardlösung Montagewinkel aus
Aluminium-Druckguss zur Verfügung, die auf den Längsträgern montiert werden.
Die Montage erfolgt mit je zwei Schraubenbolzen M12 an der längstragenden
Konstruktion.
Für andere Fördererkonstruktionen ist eine Befestigung an anwendungsspezifisch
angefertigten Querträgern oder anderen verwindungssteifen Befestigungs-
17
