Thermo MICRO-TECH 2000Modell 2001 Betriebsanleitung Seite 24

F A M -T ™ 2000, M 2001
ÖRDERBANDWAAGEN MIT USWERTEELEKTRONIK ICRO ECH ODELL

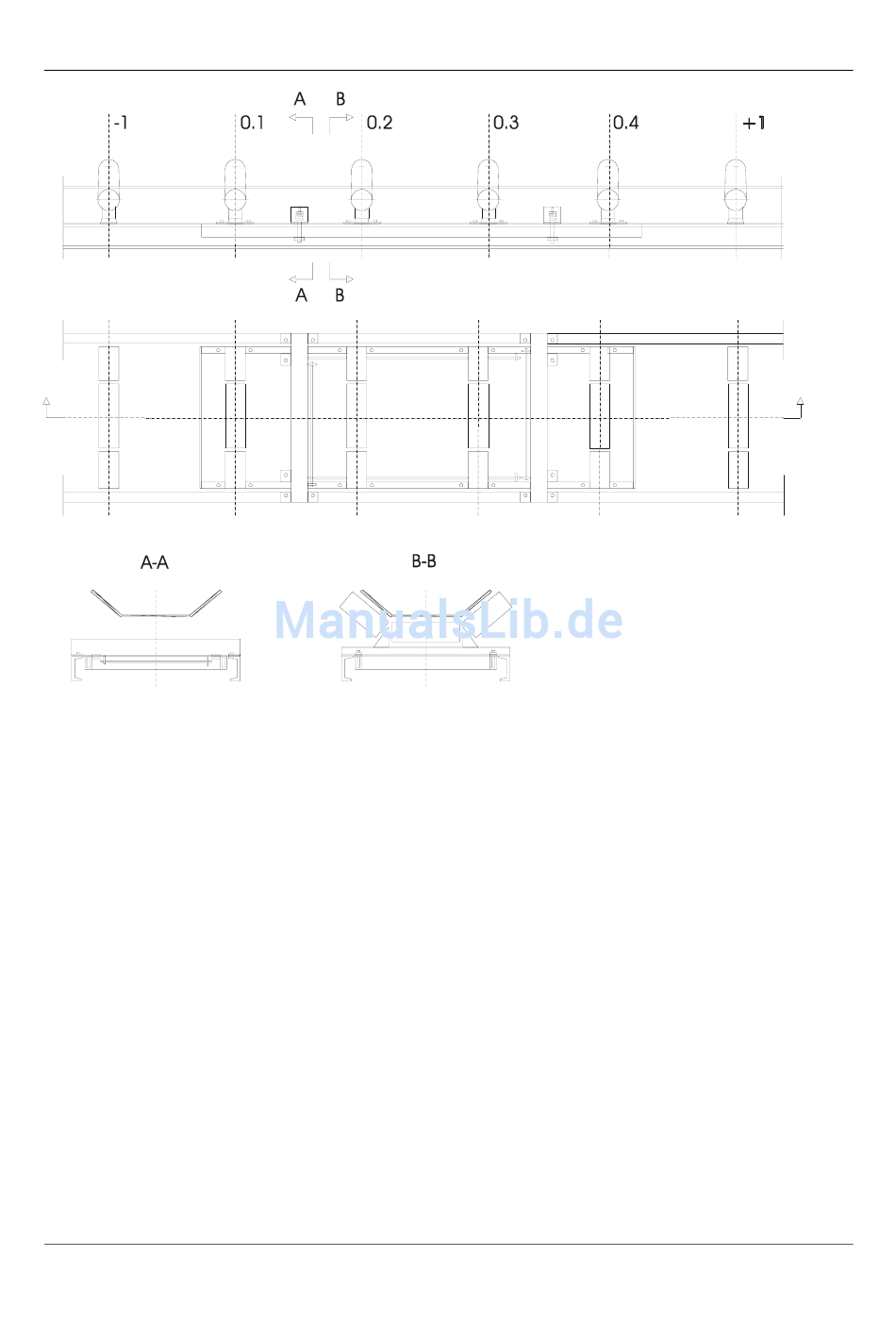

Abbildung 2-7: Wägemechanik, Modell 10-14-4
Die Wägemechanik besteht aus zwei Querträger-Hohlprofilen, die sich auf den
Längsträgern des Förderers abstützen, sowie einem geschlossenen Innenrahmen
für vier, drei oder zwei Tragrollenstationen. Abbildung 2-7 zeigt eine
Wägemechanik 10-14-4 für vier Wägerollen.
Der Rahmen wird mit Gelenkkopfschrauben an vier Gewichtaufnehmern in den
Querträger-Profilen aufgehängt. Die gewogenen Tragrollenstationen („0.1 ... 0.4")
belasten die Rahmenkonstruktion und üben Zugkräfte auf die Gewichtaufnehmer
aus. Gegen Längs- und Querpendelungen wird der Innenrahmen durch
Gewindestangen fixiert. Die Befestigung der Querträger erfolgt mit acht Schrauben
auf der längstragenden Konstruktion. In die Nivellierung werden beim Typ 10-14
mindestens drei Tragrollenstationen vor und nach der Waage einbezogen.
Die gewogenen Tragrollenstationen werden mit den dafür vorgesehenen Laschen
verschweißt und auf der Wägemechanik verschraubt. Die vier Zugkraftaufnehmer
sind zum Transport mit je einer Schraube und Distanzplatte entlastet. Wenn die
