Thermo MICRO-TECH 2000Modell 2001 Betriebsanleitung Seite 19

A M F
UFBAU UND ONTAGE DER ÖRDERBANDWAAGE

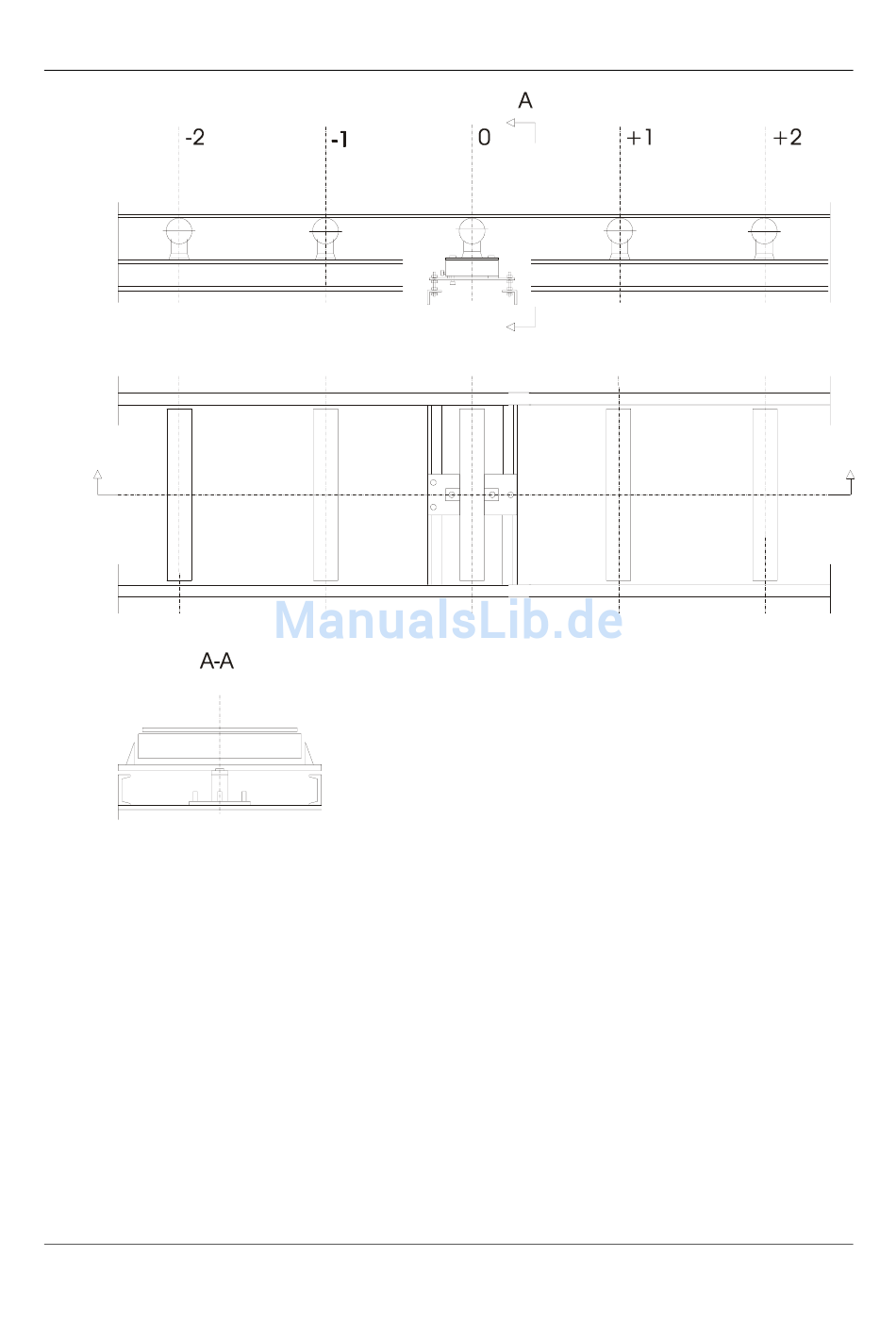

Abbildung 2-4: Wägemechanik, Modell 10-LC
Die Montage des Querträgers erfolgt mit zwei Schrauben an der längstragenden
Konstruktion. Die gewogene Tragrollenstation wird mit der dafür vorgesehenen
Lasche verschweißt bzw. verschraubt. Die Wägerolle „0" soll in Förderrichtung
genau in der Mitte zwischen der Rolle „+1" und der Rolle „-1" liegen. In die Nivel-
lierung werden beim Typ 10-LC normalerweise je ein bis zwei Tragrollenstationen
vor und nach der Wägerolle einbezogen.
HINWEISE:
1. Schweißungen dürfen nicht an der Wägemechanik vorgenommen werden,
Zerstörungsgefahr des Gewichtaufnehmers!
19
