F A M -T ™ 2000, M 2001
ÖRDERBANDWAAGEN MIT USWERTEELEKTRONIK ICRO ECH ODELL
Nennlasten bietet dieser Typ für viele Einsatzfälle eine Lösung mit geringem
Aufwand und respektabler Wägegenauigkeit von 2 %.

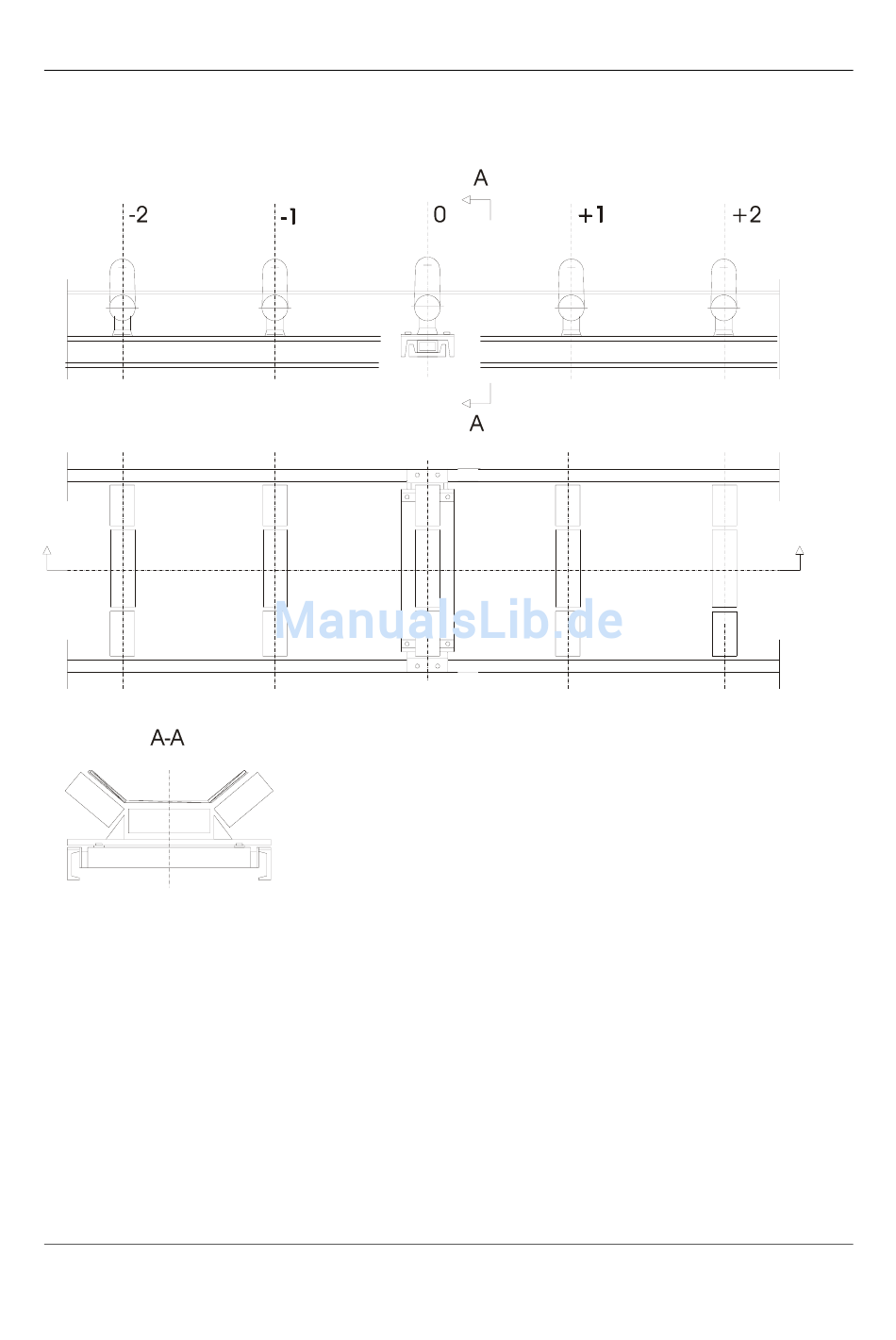

Abbildung 2-1: Wägemechanik, Modell 10-30
Die Montage des Stützträgers erfolgt mit je zwei Schraubenbolzen M12 an der
längstragenden Konstruktion. Die gewogene Tragrollenstation wird mit den dafür
vorgesehenen Laschen verschweißt und mit dem Deckprofil des Querträgers
verschraubt. Die Wägerolle „0" soll in Förderrichtung genau in der Mitte zwischen
der Rolle „+1" und der Rolle „-1" liegen. Nach Abschluss der Montage und vor der
Nivellierung sind die Transportsicherungsschrauben zu entfernen. In die Nivel-
lierung werden beim Typ 10-30 normalerweise je 1 bis 2 Tragrollenstationen vor
und nach der Wägerolle einbezogen.
14
