Brauchwarmwasser

Regelung der Warmwasser-
temperatur
Bypass Thermostat
WW-Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
8
Akva Lux II TDP-F / Akva Vita II TDP-F Akva Lux II TDP-F / Akva Vita II TDP-F

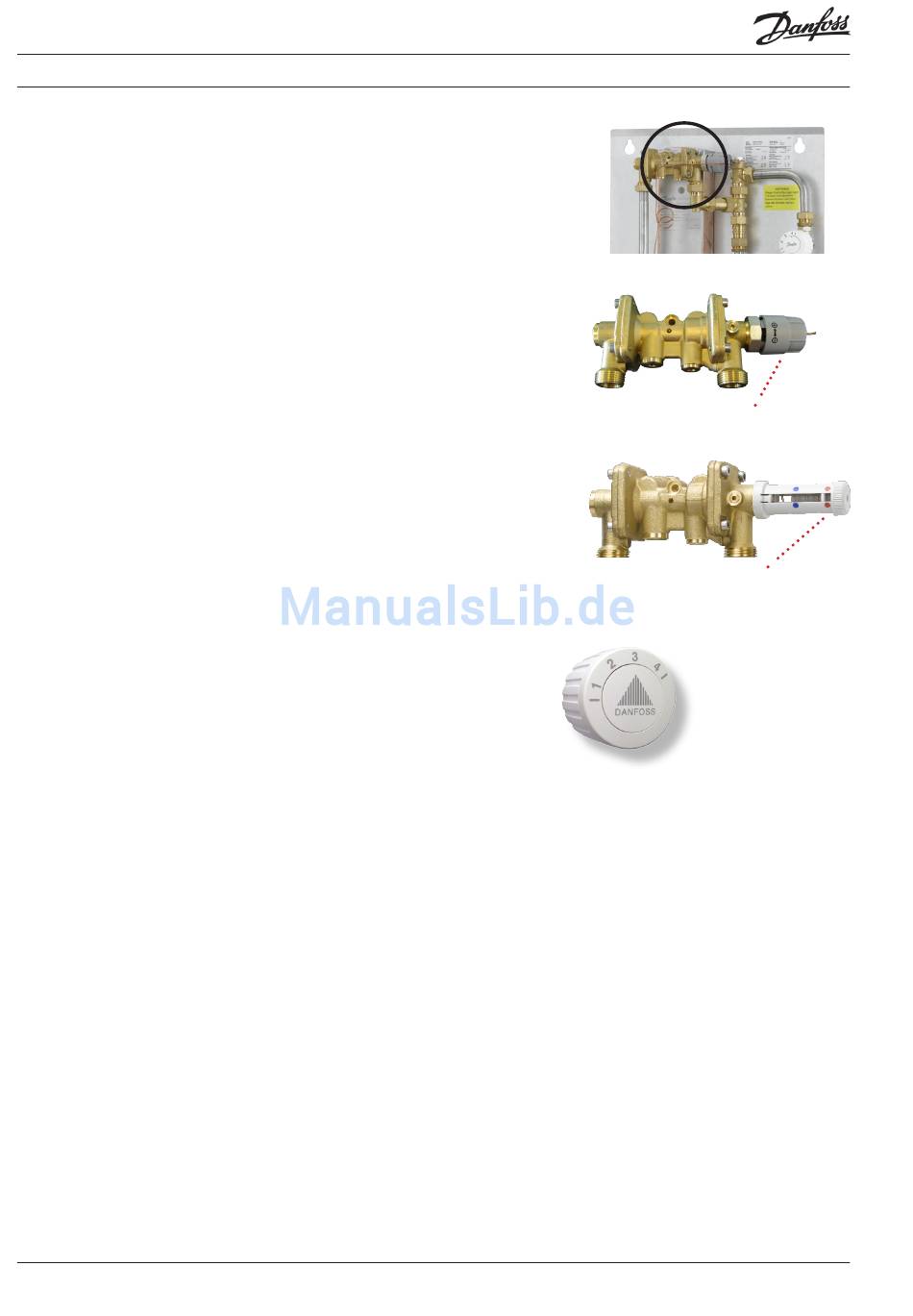

Beschreibung - Akva Lux II TDP-F
Das Trinkwarmwasser wird über den Wärmeübertrag-
er erhitzt und die Temperatur mit einem durchfluss
und thermostatisch gesteuerten Ventil PTC2+P mit
eingebautem Differenzdruckregler geregelt (1).
Beschreibung - Akva Vita II TDP-F
Das Trinkwarmwasser wird über den Wärmeüber-
trager erhitzt und die Temperatur mit einem durch-
flussgesteuerten Ventil PM2+P mit eingebautem
Differenzdruckregler geregelt (2).
PTC2 Regler für Brauchwarmwasser (1).
Die Warmwassertemperatur wird durch Drehen
des Handgriffes in Richtung "+" (wärmer), oder "-"
(kälter). Als Zapf-temperatur wird 45-50°C emp-
fohlen (7-8 l/min.). Die Temperatur sollte nie 55°C
übersteigen, um Kalkbildung im Wärmeübertrag-
er zu vermeiden.
PM2+P Regler für Brauchwarmwasser (2).
Die Warmwassertemperatur wird durch Drehen
des Handgriffes in Richtung "rot" (wärmer), oder
"blau" (kälter). Als Zapftemperatur wird 45-50°C
empfohlen (7-8 l/min.). Die Temperatur sollte nie
55°C um Kalkbildung im Wärmeübertrager zu ver-
meiden.
FJVR Thermostat für Bypass
Standardgemäß wird die Wohnungsstation mit
einem thermostatischen Bypass Danfoss FJVR mit
Rücklauftemperaturbegrenzer 10/50 C° für Bypass-
betrieb ausgerüstet. Warmwasserzapfungenen kön-
nen dadurch ohne Wartezeit erfolgen. Es wird emp-
fohlen den Thermostat in Pos. 3 einzustellen. Falls
die Warmwassertemperatur zu langsam ansteigt,
kann es notwendig sein, den Thermostat höher als
Pos. 3 einzustellen.
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bauseitig
möglich, und erfordert nur zusätzliche Kompo-
nente. Die Komponente für WW-Zirkulation sind
Sonderzubehör und müssen separat bestellt
und bauseits montiert werden.
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
Für Zirkulationsanschluss sind 3 verschiedene
Zirkulationssätze als Sonderzubehör erhältlich:
Die 3 Umrüstungsmöglichkeiten von Bypassbe-
trieb auf WW-Zirkulation werden auf den folgen-
den Seiten näheres Beschreiben
Bitte bemerken, dass diese Beschreibung für so-
wohl Akva Lux II TDP-F und Akva Vita II TDP-F
gilt.
VI.GE.R1.03
Produced by Danfoss Redan A/S · 03.2010
1
Regelhandgriff
2
Regelhandgriff
3
Einstellskala (Richtwerte)
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
