Pumpen-Netzanschlüsse
Leistungsanschluss
Einbau- und Betriebsanleitung Wilo-CC/CCe-HVAC
• Die Kabelenden des Netzkabels durch die Kabelverschraubungen und
Kabeleingänge einführen. Die Kabelenden entsprechend der Kenn-
zeichnung auf den Klemmleisten verdrahten.
• Das 4-adrige Kabel (L1, L2, L3, PE) ist bauseitig bereitzustellen. Der
Anschluss erfolgt am Hauptschalter (Fig. 1a-e, Pos. 1) bzw. bei Anla-
gen größerer Leistung an den Klemmleisten gemäß Schaltplan. PE an
der Erdungsschiene anschließen.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäße Handhabung.
• Einbau- und Betriebsanleitung der Pumpen beachten.
• Anschluss der Pumpen an den Klemmleisten gemäß Schaltplan vor-
nehmen. PE an der Erdungsschiene anschließen. Abgeschirmte
Motorkabel verwenden.

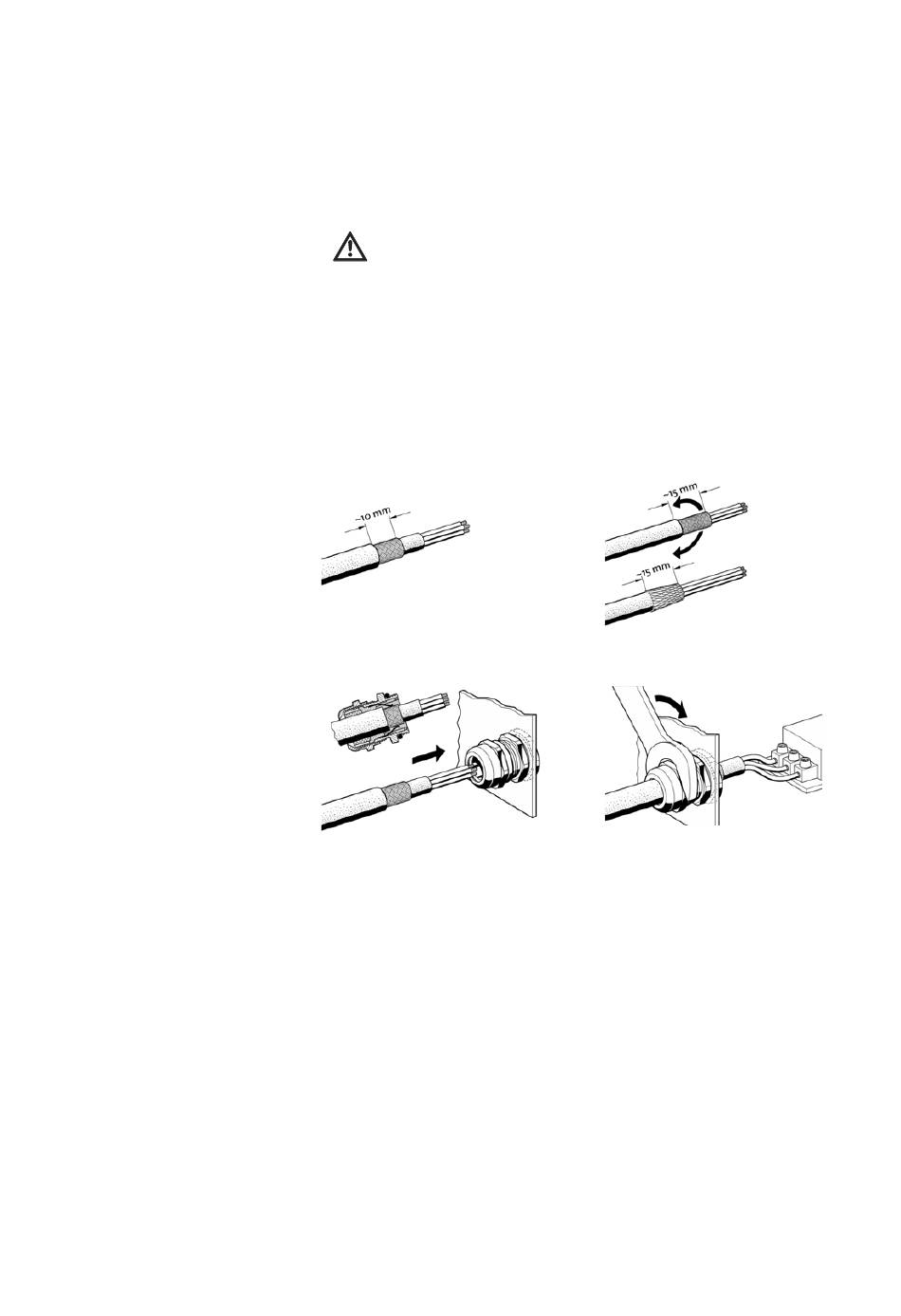

Auflegen von Kabelschirmen auf die EMV-Kabelverschraubungen
(CC... WM): siehe Fig. 16, Schritte 1 bis 3.
(1a)
(2)
Fig. 16: Auflegen von Kabelschirmen auf die EMV-Kabelverschraubungen
oder (1b)
(3)
