Deutsch
16

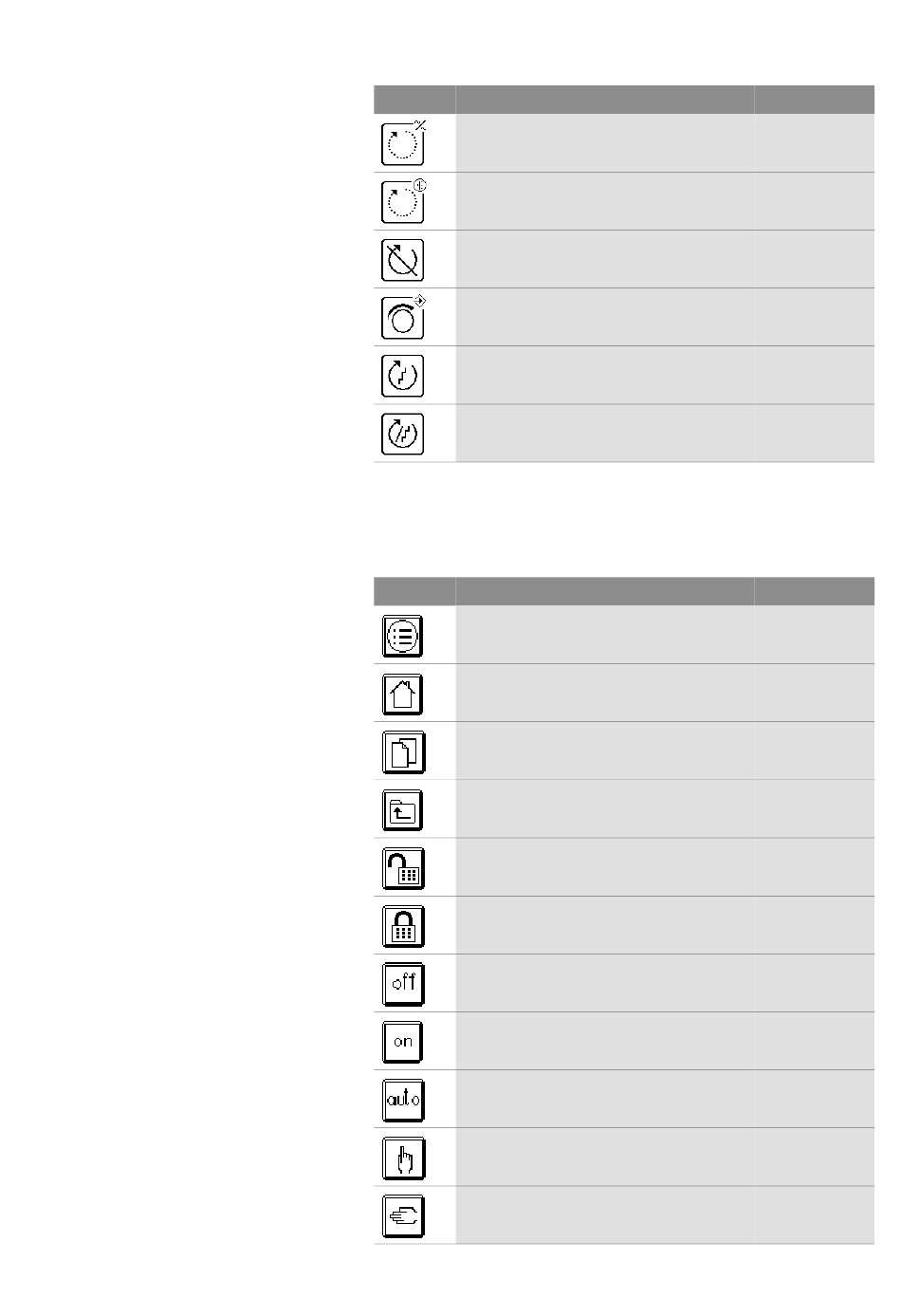

Betriebsmodi:
Symbol Funktion/Beschreibung
Schaltgerät ist im gestörten Betrieb (FU-Stö-
rung, Pumpen laufen in Kaskadenschaltung)
Schaltgerät ist im gestörten Betrieb (Sensor-
fehler, fehlender Istwert)
Schaltgerät ist durch Extern Aus abgeschaltet Alle Geräteaus-
Schaltgerät ist im externen Stellerbetrieb
CCe - Pumpenbetriebsmodus Kaskade
CCe - Pumpenbetriebsmodus Vario
Tab. 7: Symbole Betriebsmodi
Bedienelemente:
Symbol Funktion/Beschreibung
Aufruf des Hauptmenüs
Rücksprung zum Hauptbildschirm
Blättern innerhalb einer Menüebene
In die übergeordnete Menüebene wechseln
Bedienhandlung – Ausloggen
Angezeigter Zustand – Bediener ist einge-
loggt
Bedienhandlung - Aufruf des Login-Fensters
Angezeigter Zustand – Bediener ist ausge-
loggt
Ausgeschaltet
Eingeschaltet
Automatikbetrieb
Aufruf der Bedienebene zum Beispiel einer
Pumpe
Handbetrieb zum Beispiel einer Pumpe
Verfügbarkeit
CC...FC
Alle Geräteaus-
führungen
führungen
Alle Geräteaus-
führungen
CCe
CCe
Verfügbarkeit
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
