6.2.4 Bedienung des Schaltgerätes
Bedienelemente
Einbau- und Betriebsanleitung Wilo-CC/CCe-HVAC
lermeldungen der Frequenzumrichter werden im Schaltgerät wie
oben beschrieben behandelt.
• Hauptschalter Ein/Aus (abschließbar in Position „Aus")
• Das Touchdisplay (grafikfähig) zeigt die Betriebszustände der Pum-
pen, des Reglers und des Frequenzumrichters an. Außerdem lassen
sich alle Schaltgeräte-Parameter über das Display einstellen. Die Hin-
tergrundbeleuchtung wechselt je nach Betriebszustand:
• GRÜN – Schaltgerät in Ordnung
• ROT – Störung
• ORANGE – Störung liegt noch an, wurde aber bereits quittiert
Die Bedienelemente werden kontextbezogen auf dem Touchdisplay
dargestellt und können direkt angewählt werden. Eingabefelder für
Parameter sind mit einem stark gezeichneten Rahmen versehen.
Softkeys besitzen eine 3D-Optik.
Neben Klartextanzeigen kommen die folgenden grafischen Parame-
tersymbole zur Anwendung, siehe nachfolgende Tabellen:
„Tab. 6: Parametersymbole" auf Seite 15,
„Tab. 7: Symbole Betriebsmodi" auf Seite 16,
„Tab. 8: Symbole Bedienelemente" auf Seite 18,
„Tab. 9: Pumpensymbole" auf Seite 19.

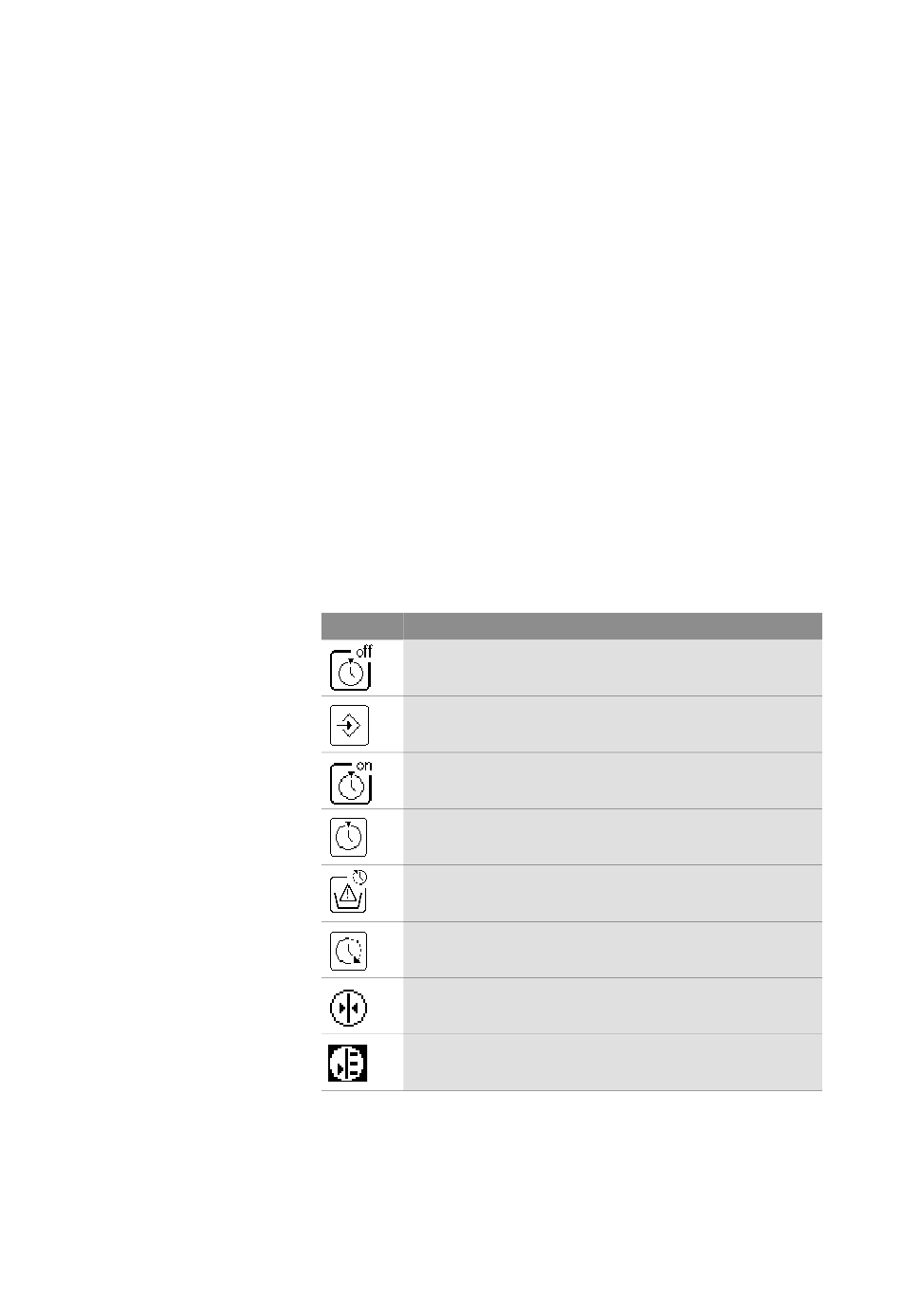

Parametersymbole:
Symbol Funktion/Beschreibung
Ausschaltzeit zum Beispiel für die Sollwer-
tumschaltung
Eingangssignal
Einschaltzeit zum Beispiel für die Sollwertum-
schaltung
Einstellzeit / Zeitdauer zum Beispiel beim
Pumpenprobelauf
Nachlaufzeit für den Wassermangelschutz
Verzögerungszeit
Sollwert
Istwert
Tab. 6: Parametersymbole
Deutsch
Verfügbarkeit
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
15
