6.2.5 Menüstruktur
Einbau- und Betriebsanleitung Wilo-CC/CCe-HVAC

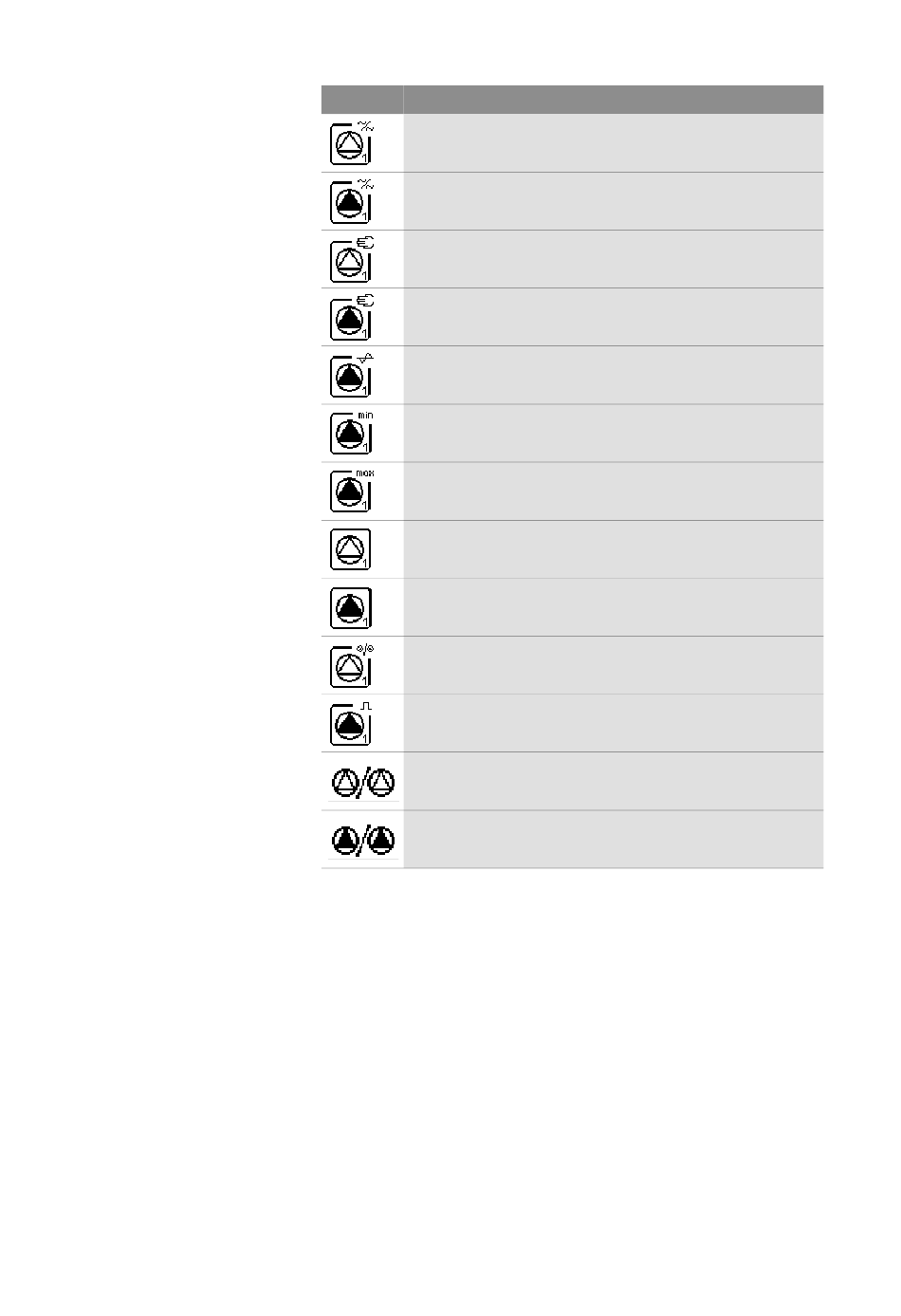

Pumpensymbole:
Symbol Funktion/Beschreibung
Die Pumpe ist für den FU-Betrieb gewählt und
läuft nicht
Die Pumpe ist für den FU-Betrieb gewählt und
läuft
Die Pumpe ist für den Handbetrieb gewählt
und läuft nicht
Die Pumpe ist für den Handbetrieb gewählt
und läuft
Die Pumpe ist für den Netzbetrieb gewählt
und läuft
Die Pumpe arbeitet geregelt und läuft mit
minimaler Drehzahl
Die Pumpe läuft ungeregelt mit maximaler
Drehzahl
Die Pumpe ist betriebsbereit und läuft nicht
Im Wechsel mit Symbol darüber zeigt Fehler
einer Pumpe an
Die Pumpe ist Reservepumpe
An dieser Pumpe findet gerade ein Pumpen-
testlauf statt
Reservepumpenfunktion ist aktiviert
Reservepumpe ist in Benutzung
Tab. 9: Pumpensymbole
Die Menüstruktur des Regelsystems ist wie folgt aufgebaut, siehe fol-
gende Fig. 14: „Menüstruktur - Teil 1" auf Seite 20 und Fig. 15:
„Menüstruktur - Teil 2" auf Seite 21.
Deutsch
Verfügbarkeit
CC...FC
CC
CC...FC
CC...FC
Alle Geräteaus-
führungen
CC
CC...FC
CCe
CCe
CCe
CCe
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
Alle Geräteaus-
führungen
