Deutsch

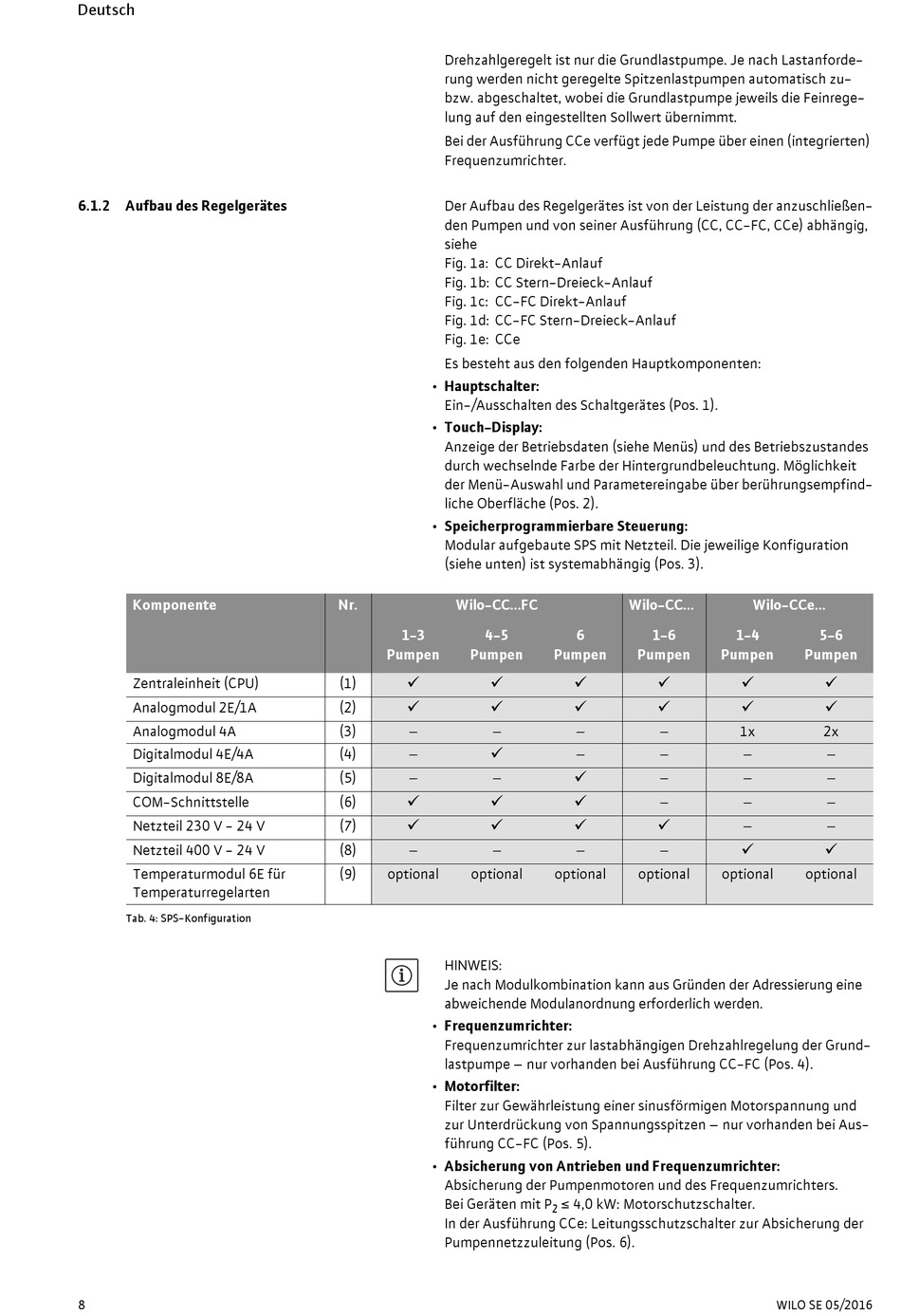

6.1.2 Aufbau des Regelgerätes
Komponente
Zentraleinheit (CPU)
Analogmodul 2E/1A
Analogmodul 4A
Digitalmodul 4E/4A
Digitalmodul 8E/8A
COM-Schnittstelle
Netzteil 230 V - 24 V
Netzteil 400 V - 24 V
Temperaturmodul 6E für
Temperaturregelarten
Tab. 4: SPS-Konfiguration
8
Drehzahlgeregelt ist nur die Grundlastpumpe. Je nach Lastanforde-
rung werden nicht geregelte Spitzenlastpumpen automatisch zu-
bzw. abgeschaltet, wobei die Grundlastpumpe jeweils die Feinrege-
lung auf den eingestellten Sollwert übernimmt.
Bei der Ausführung CCe verfügt jede Pumpe über einen (integrierten)
Frequenzumrichter.
Der Aufbau des Regelgerätes ist von der Leistung der anzuschließen-
den Pumpen und von seiner Ausführung (CC, CC-FC, CCe) abhängig,
siehe
Fig. 1a: CC Direkt-Anlauf
Fig. 1b: CC Stern-Dreieck-Anlauf
Fig. 1c: CC-FC Direkt-Anlauf
Fig. 1d: CC-FC Stern-Dreieck-Anlauf
Fig. 1e: CCe
Es besteht aus den folgenden Hauptkomponenten:
• Hauptschalter:
Ein-/Ausschalten des Schaltgerätes (Pos. 1).
• Touch-Display:
Anzeige der Betriebsdaten (siehe Menüs) und des Betriebszustandes
durch wechselnde Farbe der Hintergrundbeleuchtung. Möglichkeit
der Menü-Auswahl und Parametereingabe über berührungsempfind-
liche Oberfläche (Pos. 2).
• Speicherprogrammierbare Steuerung:
Modular aufgebaute SPS mit Netzteil. Die jeweilige Konfiguration
(siehe unten) ist systemabhängig (Pos. 3).
Nr.
Wilo-CC...FC
1-3
4-5
Pumpen
Pumpen
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
optional
optional
HINWEIS:
Je nach Modulkombination kann aus Gründen der Adressierung eine
abweichende Modulanordnung erforderlich werden.
• Frequenzumrichter:
Frequenzumrichter zur lastabhängigen Drehzahlregelung der Grund-
lastpumpe – nur vorhanden bei Ausführung CC-FC (Pos. 4).
• Motorfilter:
Filter zur Gewährleistung einer sinusförmigen Motorspannung und
zur Unterdrückung von Spannungsspitzen – nur vorhanden bei Aus-
führung CC-FC (Pos. 5).
• Absicherung von Antrieben und Frequenzumrichter:
Absicherung der Pumpenmotoren und des Frequenzumrichters.
Bei Geräten mit P
In der Ausführung CCe: Leitungsschutzschalter zur Absicherung der
Pumpennetzzuleitung (Pos. 6).
Wilo-CC...
6
1-6
Pumpen
Pumpen
Pumpen
optional
optional
optional
≤ 4,0 kW: Motorschutzschalter.
2
Wilo-CCe...
1-4
5-6
Pumpen
1x
2x
optional
WILO SE 05/2016
