9.1.4 Fehlerprotokoll
Für beide Störungsarten - Alarm und Warnung - verfügt die R100
über eine Aufzeichnungsfunktion.

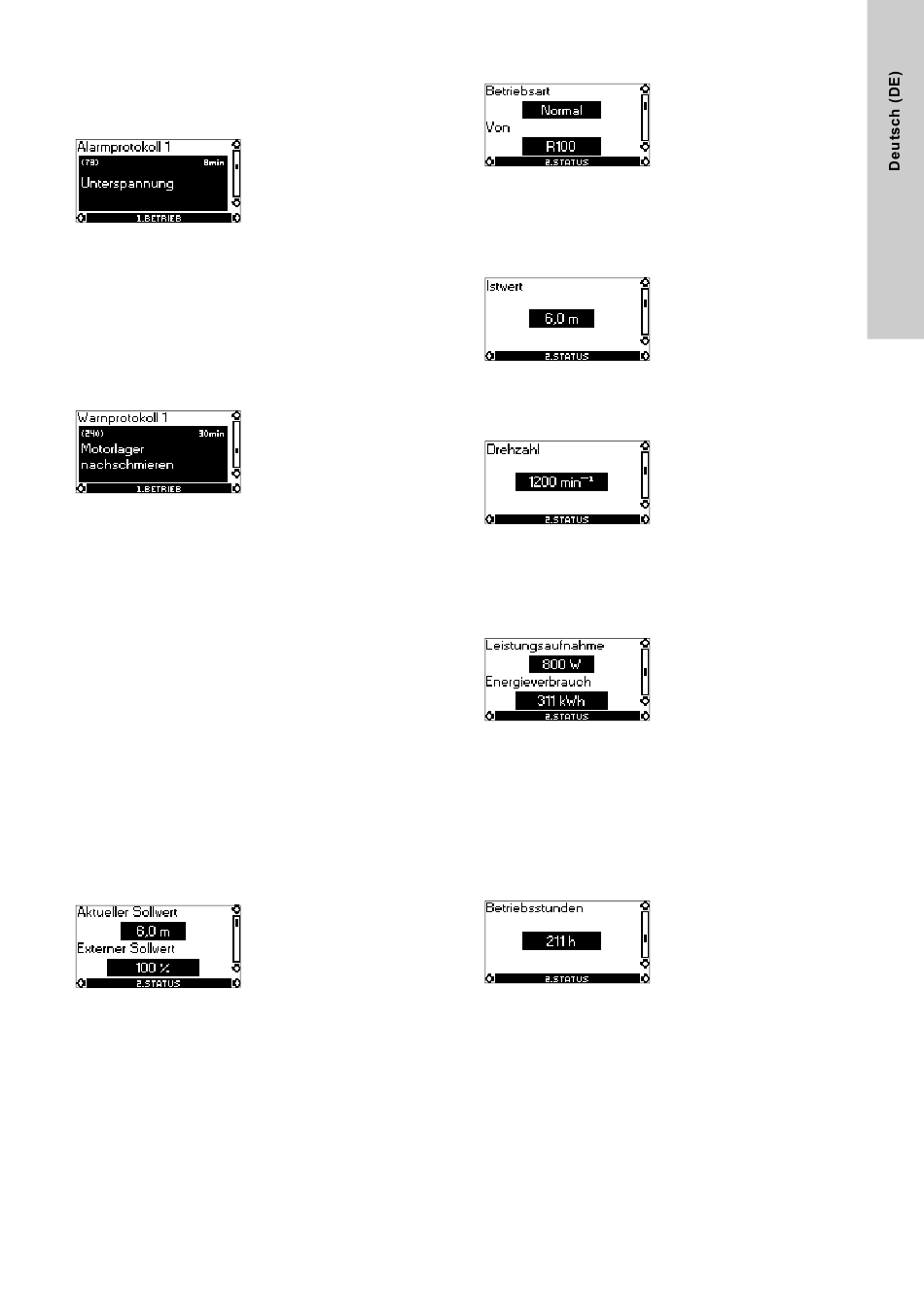

Alarmprotokoll
Bei Störungen vom Typ "Alarm" werden die letzten fünf
Alarmmeldungen im Alarmprotokoll angezeigt. Im "Alarmprotokoll 1"
ist die letzte Störung abgelegt, im "Alarmprotokoll 2" die vorletzte, usw.
Im Beispiel oben werden folgende Informationen angezeigt:
• die Alarmmeldung Unterspannung
• der zugehörige Fehlercode (73)
• die Zeit in Minuten, die die Pumpe noch am Netz war,
nachdem die Störung aufgetreten ist, 8 min.
Warnprotokoll (nur bei dreiphasigen Pumpen)
Bei Störungen vom Typ "Warnung" werden die letzten fünf
Warnmeldungen im Warnprotokoll angezeigt. Im "Warnprotokoll 1"
ist die letzte Störung abgelegt, im "Warnprotokoll 2" die vorletzte, usw.
Im Beispiel oben werden folgende Informationen angezeigt:
• die Warnmeldung Motorlager nachschmieren
• der zugehörige Fehlercode (240)
• die Zeit in Minuten, die die Pumpe noch am Netz war,
nachdem die Störung aufgetreten ist, 30 min.
9.2 Menü STATUS
Dieses Menü enthält nur Displayanzeigen mit Statusmeldungen.
Das Einstellen oder Ändern von Parametern ist hier nicht möglich.
Es werden die Werte angezeigt, die bei der letzten Kommunikation
zwischen Pumpe und R100 gültig waren. Soll ein Statuswert
aktualisiert werden, ist die R100 auf das Bedienfeld zu richten und
die Taste "OK" zu drücken.
Soll ein Regelparameter (z.B. die Drehzahl) kontinuierlich abgefragt
werden, ist die Taste "OK" während der gesamten Zeit gedrückt zu
halten, in der der betreffende Parameter überwacht werden soll.
Die Toleranz für die angezeigten Werte ist jeweils unterhalb der
Displayanzeige angegeben. Die Angabe der Toleranz erfolgt als
Näherungswert in % vom Maximalwert des Parameters.
9.2.1 Anzeige des aktuellen Sollwerts
Toleranz: ± 2 %
In dieser Displayanzeige werden der aktuelle Sollwert und der
externe Sollwert in % von dem Bereich angezeigt, der vom min.
Wert bis zum eingestellten Sollwert reicht, siehe Abschnitt
13. Externes Sollwertsignal.
9.2.2 Anzeigen der Betriebsart
In dieser Displayanzeige wird die aktuelle Betriebsart
angezeigt (Normal (Normalbetrieb), Stopp, Min. oder Max.).
Angezeigt wird auch, von wo aus die Betriebsart vorgegeben
wurde (R100, Pumpe, Bus oder Extern).
9.2.3 Anzeige des Ist-Wertes
In dieser Displayanzeige wird der aktuell vom angeschlossenen
Sensor gemessene Wert angezeigt.
9.2.4 Anzeige der aktuellen Drehzahl
Toleranz: ± 5 %
In dieser Displayanzeige wird die aktuelle Pumpendrehzahl
angezeigt.
9.2.5 Anzeige der Leistungsaufnahme und des
Energieverbrauchs
Toleranz: ± 10 %
In dieser Displayanzeige wird die aktuelle Leistungsaufnahme
der Pumpe angezeigt. Die Angabe der Leistungsaufnahme erfolgt
in W oder kW.
Über diese Displayanzeige kann auch der Energieverbrauch der
Pumpe abgelesen werden. Bei der Angabe des Energieverbrauches
handelt es sich um einen aufsummierten Wert seit Inbetriebnahme
der Pumpe, der nicht zurückgesetzt werden kann.
9.2.6 Anzeige der Betriebsstunden
Toleranz: ± 2 %
Bei der Angabe der Betriebsstunden handelt es sich um einen
aufsummierten Wert seit Inbetriebnahme der Pumpe, der nicht
zurückgesetzt werden kann.
