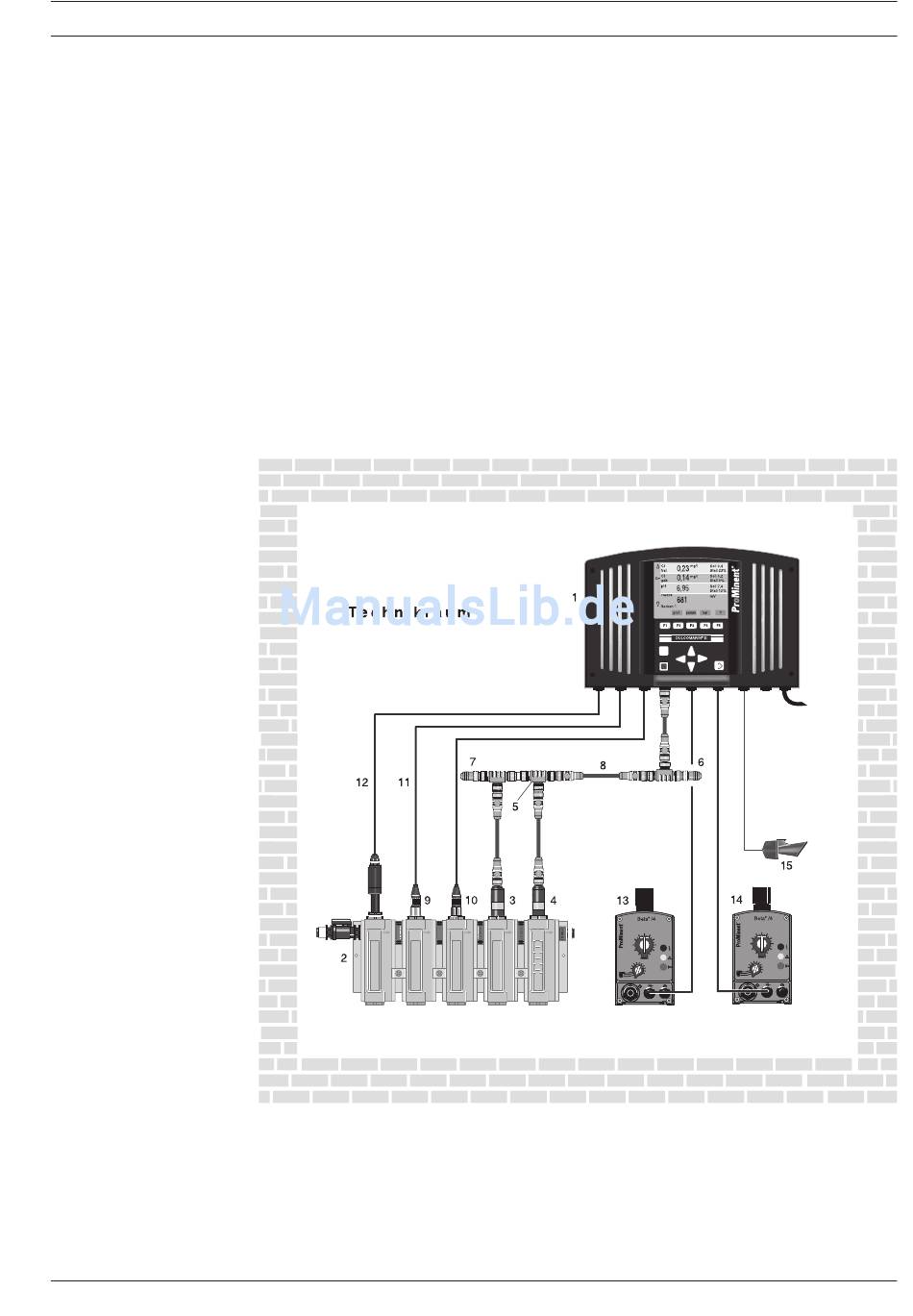

Abb. 19:
Mess- und Regelsystem
für einen Filterkreislauf
ProMinent ®
R-Modul (Ansteuer-Modul für Chlorgasdosiergeräte)
• Ansteuern eines Stellmotors mit Stellungsrückmeldung für Desinfektionsmitteldosierung
(2 Relaisausgänge, Stellungsrückmeldeeingang)
P-Modul (Netzteil-Modul mit Relais)
• Ansteuern von Magnetventil oder Schlauchpumpe zur pH-Korrektur (über Impulslängen-
ausgang)
• Ansteuern von Magnetventil oder Schlauchpumpe für Desinfektionsmittel (über Impulslängen-
ausgang)
• Ansteuern von Schlauchpumpe für Flockungsmittel (über Impulslängenausgang) oder
Minimierung des gebundenen Chlors (über Relaisausgang)
• Alarm (über Relaisausgang)
• Versorgen des CAN-Bus mit Versorgungsspannung
N-Modul (Netzteil-Modul)
• Versorgen des CAN-Bus mit Versorgungsspannung
CANopen Dosierpumpen (Beta/4a, delta DLTa, Sigma S1Ca-S2Ca-S3Ca)
• Dosieren von pH-Korrekturmittel, Desinfektionsmittel oder Flockungsmittel
1 Multikanal Mess- und Regel-
system DULCOMARIN ® II
2 Durchlaufgeber DGMa
3 Chlormesszelle CLE
4 Chlormesszelle CTE
5 T-Verteiler
Funktionsbeschreibung (allgemein)
6 Abschlusswiderstand M12-Kupplung
7 Abschlusswiderstand M12-Stecker
8 CAN-Verbindungskabel
9 pH-Sensor
10 Redox-Sensor
pk_5_020
11 Koaxkabel
12 Steuerleitung
13 Dosierpumpe 1
14 Dosierpumpe 2
15 Alarmhupe
