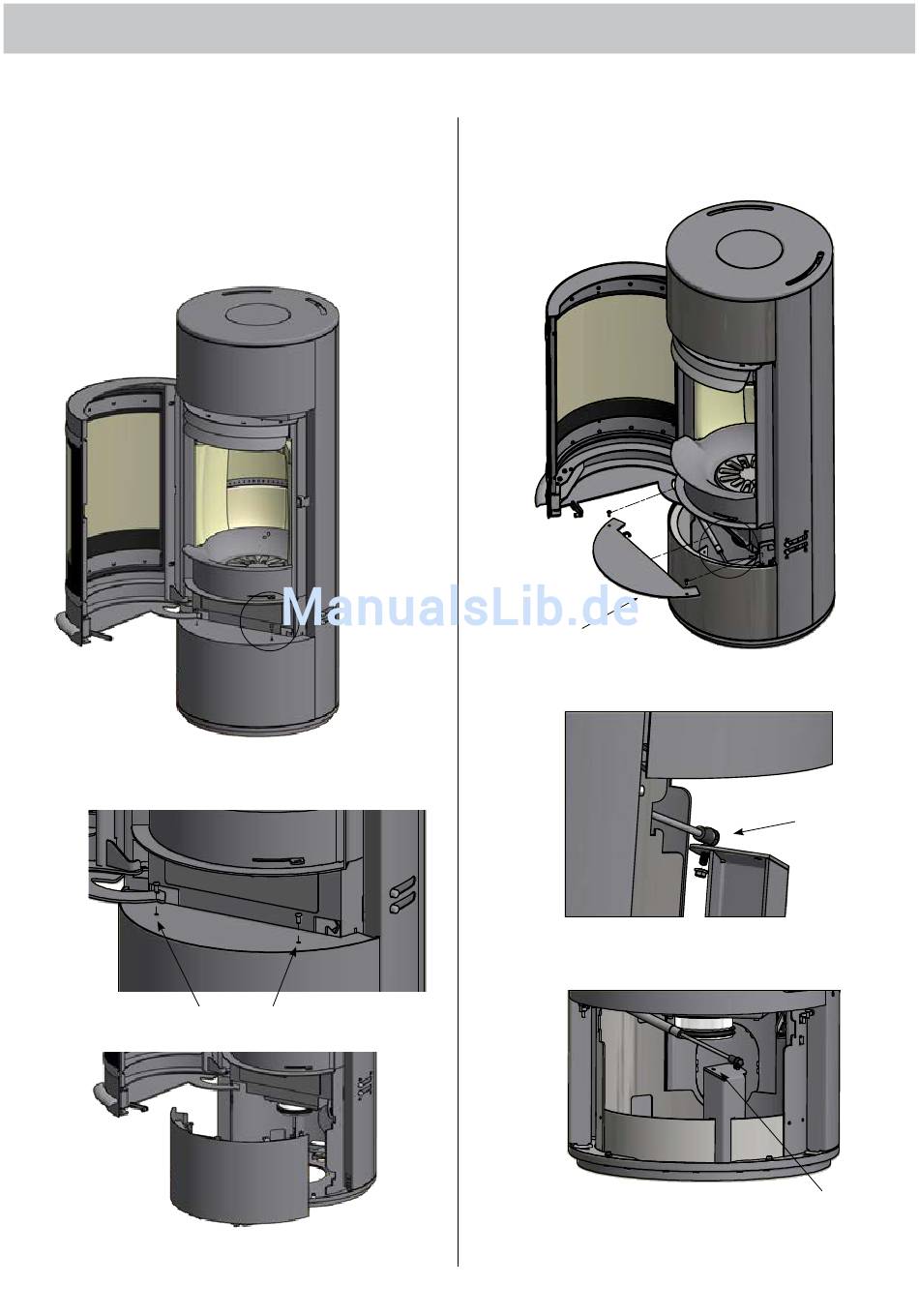

Höheneinstellung des Kaminofens
Die Scan 83 Serie hat unten vier Einstellschrauben. Richten Sie den
Kaminofen mit den Stellschrauben gerade und vertikal aus.
Zur Justierung der Stellschrauben die Abbildungen unten beachten.
Wenn Sie eine Vorlegeplatte benutzen, müssen Sie den Kaminofen
mit den Einstellschrauben anheben, damit die Platte vorn unter den
Kaminofen eingesetzt werden kann.
Die Schrauben für die Abdeckung im Sockel entfernen.
C
Zu entfernende Schrauben
Die Sockelfront abheben.
MONTAGE
C
Scan 83
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 83\10583900.iam
STI:

Umstellung der Gasfeder

Um den Scan 83 in Bauart 1 zu ändern (selbstschließende Tür), muss
die Gasfeder umgestellt werden.
Die Abdeckplatte abmontieren
C1
Samlingstegning
EMNE:
NAVN: EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 83\10583900-Manual.iam
STI:
Die Abdeckplatte wieder montieren.
Bitte kontrollieren, dass die Tür automatisch schließt.
C1
Gasfeder abmontieren
N/A DATO:
VÆGT:
N/A
AREAL:
N/A
VÆGT:
N/A
AREAL:
Feder im anderen Loch wieder montieren
