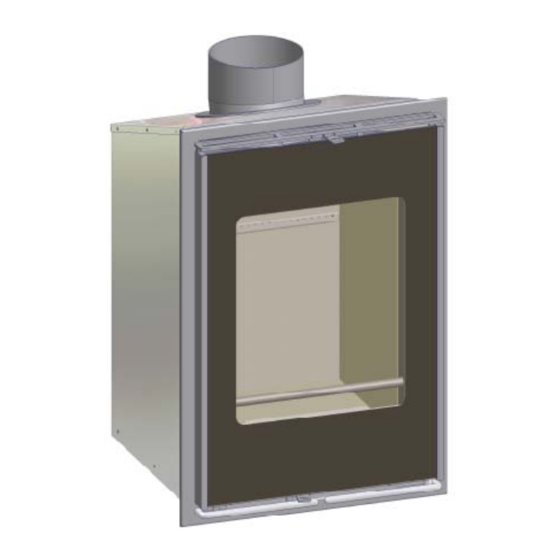

- Seite 1 Scan A/S __________________________________________________________________________________________ Kaminkassette CE EN 13229 - 2003 Scan DSA 6 _______________________________________________________________________________________________ Scan A/S DK-5492 Vissenbjerg Danmark www.scan.dk...
-
Seite 2: Wichtige Hinweise
Aufstell- und Bedienungsanleitung Die Kaminkassette ist zum nachträglichen Einbau, im Feuerraum eines vorhandenen offenen Kamins bzw. zur Errichtung eines neuen Kamins bestimmt und tragen nach Norm die Bezeichnung Kaminkassette CE EN 13329 - 2003 Wichtige Hinweise Informieren Sie als erstes Ihren Bezirksschornsteinfeger! (bezüglich der Installation und den bautechnischen Bestimmunge Lesen Sie die Einbau- und Bedienungsanleitung bitte vollständig durch! Beachten Sie die darin enthaltenen Vorschriften und Hinweise beim... - Seite 3 Menge verarbeitet, gelagert oder hergestellt werden, dass durch eine Entzündung oder Explosion Gefahren entstehen: Räumen oder Wohnungen die durch Lüftungsanlagen entlüftet werden (Ausnahmen siehe DIN 18895). Raumheizvermögen nach DIN 18893 E Die Nennwärmeleistung der SCAN Kaminkassetten DSA 6: 5 kW - günstigen 88 m³...
- Seite 4 - Kaminkassetten mit selbst schließender Tür sind geeignet, an mehrfachbelegte Schornsteine angeschlos- sen zu werden. Daten zur Schornsteinberechnung Für die Krog Iversen Kaminkassette SCAN DSA 6 gilt folgende, für die Bemessung des Schornsteins nach DIN 4705, notwendige Werte: Betrieb mit geschlossenem Feuerraum: Nennwärmeleistung...
- Seite 5 Mindestlänge am Anschlussformstück von jeweils 40 mm beachten) und dicht ausgeführt sein. Wird vom Schornsteinfeger überprüft. - Die Kaminkassette SCAN DSA 6 hat einen Außendurchmesser von 149 mm. Schutz der Aufstelldecke (Boden) - Aufstelldecken ohne ausreichende Querverteilung (z. B. Holzdecken) müssen durch eine zusätzliche 60 mm dicke, bewehrte Betonplatte und einer Wärmedämmschicht, siehe Tabelle „“Notwendige Wärme-...
- Seite 6 Notwendige Wärmedämmung und Vormauerung Bei der Prüfung der Kaminkassette SCAN DSA 6 nach DIN 18895 wurde die erforderliche Mindest- Wärmedämmung vor zu schützenden Bauteilen ermittelt. Folgende Schutzmaßnahmen wurden festgelegt: Kaminkassette SCAN DSA 6 Schichtdicke Material Siehe Vormauerung Zimmerdecke 60 mm...
- Seite 7 Anforderung an Wärmedämmung und Vormauerung in einem Baustoff. Erfragen Sie näheres zu diesen Baustoffen im Fachhandel. Reinigungsmöglichkeiten Installieren Sie schon beim Auf- und Einbau der Feuerstätte alle eventuell notwendigen Reinigungs- und In- spektionsöffnungen. Masse der Feuerstätte Die Kaminkassette DSA 6 wiegt etwas 74 kg Netto (ohne Verpackung).
- Seite 8 - Die Verbrennungsluftzufuhr die zur Feuerstätte führt darf nicht verschlossen werden. Für ausreichende Verbrennungsluft sorgen. Konvektionsluftöffnungen Beachten Sie, dass die Kaminkassette SCAN DSA 6 für den Betrieb zusätzlich zu dem bereits am Gerät vor- handenen Konvektionsluftsystem, einen zusätzlich dem Gerät umschließenden Konvektionskreislauf mit entsprechenden Ein- und Austrittsöffnungen benötigt.
-
Seite 9: Legende Bild 1
Einbaubeispiel Kaminkassette - mit direktem Rohranschluss - Einbaumaßnahmen, die eine Beschädigung des offenen Kamins bewirken und die Sicherheit mindern, sind nicht statthaft. Fachmännisches Anbringen von Befestigungselemente (z.B. durch Bohren oder Schweißen) sind erlaubt. Die Bilder 1 – 6 beschreiben den fortlaufenden Einbau der Kaminkassette in den vorhandenen offenen Kamin. -
Seite 10: Inhaltsverzeichnis
Legende Bild 5 Legende Bild 6 50 Abgasstutzen 41 Schieberohr 51 Kaminkassette Innenteil 50 Abgasstutzen Bild 5 – Kaminkassette Innenteil Bild 6 - Verbinden Legende Bild 7 - fertiger Einbau der Kassette Abschirmender Fußbodenschutz aus nichtbrenn- Differenzdämmschicht Rückwand, Seitenwand baren Baustoffen und Boden (Siehe Differenzdämmschicht Seite 6) Blechverkleidung Boden Tragelemente... - Seite 11 Konvektionsluftkanal Rückwand und Seitenwand 50 mm Zu schützender Decke aus brennbaren Feuerraummauerwerk vorhandener offener Kamin Baustoffen oder tragende Bauelement aus Schamottesteinverkleidung Feuerraumwände des Beton oder Stahlbeton vorhandenen offenen Kamins Konvektionsluftöffnung (Warmluftaustritt) Frontspaltblechverblendung Mindestöffnung, empfohlen: 500 cm² Konvektionsluftmantel der Kaminkassette Konvektionsluftgitter Konvektionsluftein- und Austritt Fläche nicht verschließbar, empfohlen: 500 cm²...
- Seite 12 B - Errichtung eines komplett neuen Kamins mit einer Kaminkassette als Einsatz Werden alle vorher genannten Anforderungen erfüllt bzw. beachtet kann mit dem Aufbau begonnen werden ! Verbrennungsluftversorgung Siehe Seite 4, Abschnitt Verbrennungsluftversorgung. Schornstein Siehe Seite 4, Abschnitt Geeigneter Schornstein Schornsteinanschluss Besitzt der vorhandene Schornstein für die Kaminkassette kein bzw.
-
Seite 13: Abschirmender Fußbodenschutz Aus Nichtbrenn
Konvektionsluftöffnungen Der freie nicht verschließbare Querschnitt für die Konvektionslufteintritt (Umluft) muss mindestens 350 cm und Konvektionsluftaustrittsöffnung (Zuluft) muss mindestens 500 cm² betragen. Achtung: Nach dem Aufbau des gesamten Kamins darf weder Konvektionslufteintritt bzw. -austritt durch irgendwelche Bauteile behindert werden. Weitere Maßnahme siehe Seite 14. Aufstellskizze Bild 8 Kamin nach DIN 18 895 mit Kaminkassette als Einsatz:... - Seite 14 C - Weitere Maßnahmen, zutreffend sowohl für den Einbau einer Kaminkassette im vorhandenen offenen Kamin, als auch für die Neuerrichtung eines Kamins mit Kaminkassette. Dehnungsfuge Zwischen Einsatz und Verkleidung ist eine Dehnungsfuge vorzusehen, die durch Dichtschnur oder Dich- tungsband geschlossen wird. Verkleidung (Kaminschürze) Die raumseitige Verkleidung der Kaminkassette muss aus nicht brennbaren Materialien der Brandschutz- klasse A1 bestehen (z.
- Seite 15 müssen mindestens 5 cm Abstand zu brennbaren Bauteilen eingehalten werden. Der Zwischenraum muss der Luftströmung so offen stehen, dass kein Wärmestau entsteht (8). Bauteile, die nur kleine Flächen der Verkleidung des offenen Kamins verdecken, wie Fußböden, stumpfanstoßende Wandverkleidungen und Dämmschichten auf Decken und Wänden dürfen ohne Abstand an die Verkleidung herangeführt werden (9).
- Seite 16 Kann evtl. dadurch entstehen, dass zu viel Holz in den Ofen gefüllt wird. Auf diese Weise entwickeln sich große Mengen von Gas, das explodieren kann, falls zu wenig Sekundärluft zugeführt wird.
- Seite 17 Vor Inbetriebnahme der Feuerstätte ist darauf zu achten, dass die Rauchumlenkplatte oberhalb des Feuer- raums ganz nach hinten geschoben ist. Geeignete Brennstoffe Der Kaminkassetten SCAN DSA 6 darf nur mit den nachfolgenden Brennstoffen und mit geschlossenem Feuerraum betrieben werden: naturbelassenes getrocknetes Scheitholz Denken Sie an ihre Umwelt Zulässige Brennstoffe, und emissionsmindernder und wirtschaftlicher Betrieb...
- Seite 18 Lufteinstellungen bei geschlossener Betriebsweise Die Kaminkassette besitzt einstellbare Luftschieber. Die benötigte Verbrennungsluft gelangt mit dem oberen Luftschieber als Sekundärluft (Scheibenspülluft) oberhalb der Feuerraumtüren in den Feuerraum. Mit dem unteren Luftschieber gelangt Primärluft in die Feuerstätte. DSA 6 Sekundärluft ½ auf Primärluft...
- Seite 19 Reinigung und Pflege der Kaminkassette Die Reinigung der Kaminkassette mit der darüber liegenden Rauchumlenkplatte ist mindestens einmal jähr- lich, bei Bedarf auch öfters vorzunehmen. Schornstein – Reinigung und Verhaltensweise Beim Betrieb einer Feuerstätte lagern sich in der Feuerstätte, im Verbindungsstück und Schornstein brenn- bare Rückstände ab.
- Seite 20 Die Reparaturabwicklung erfolgt über den zuständigen Händler. Bei Reklamationen bitten wir Sie, die Typenbezeichnung sowie die Reg. Nr. anzugeben. Notieren Sie bitte hier die Reg. Nr. Ihrer SCAN DSA Kaminkassette, da diese bei evtl. Anfragen benötigt wird.
-
Seite 21: Montage Des Kamineinsatzes In Einen Offenen Kamin
Montage des Kamineinsatzes in einen offenen Kamin Folgen Sie die Bildserie Punkt für Punkt (rechte Kolonne oben anfangen). Der autorisierte Fachhändler gibt gerne Auskunft , falls Sie fragen haben. Den offenen Kamin gründlich reinigen, ehe der Kamineinsatz montiert wird. Eventuelle Drossel- klappen entfernen.
