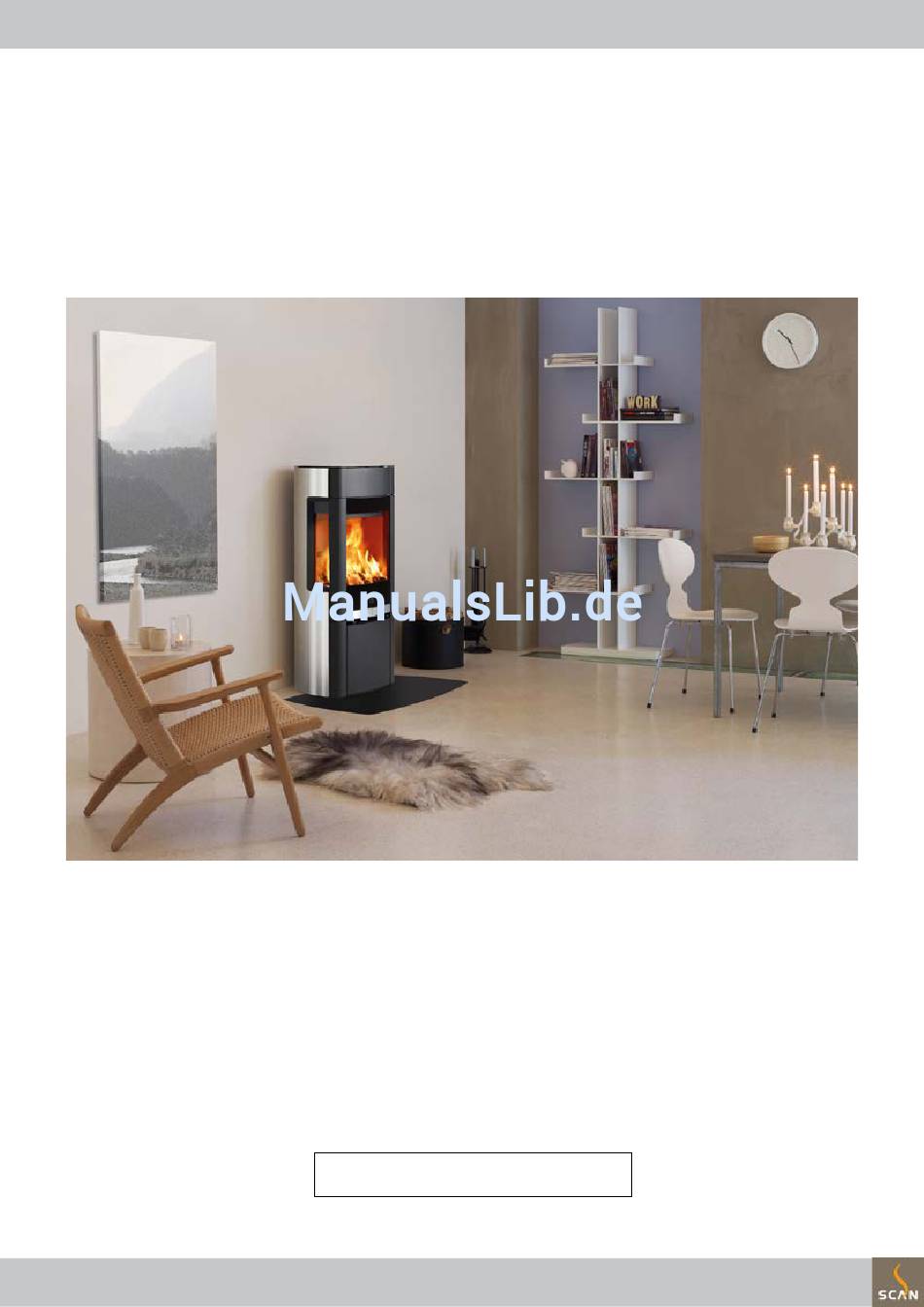

M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G

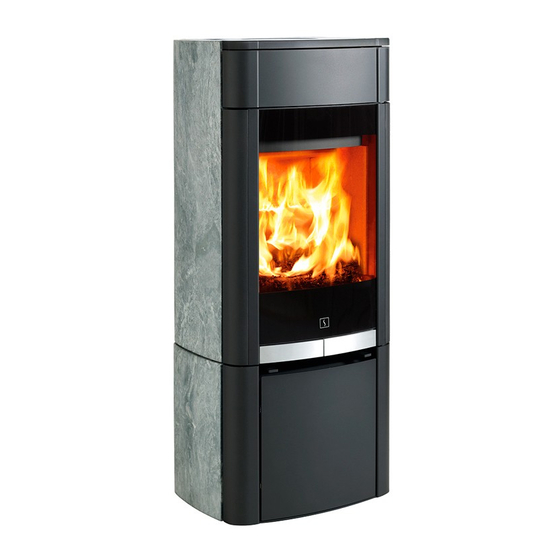

Scan 64 - Serie
Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen
Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen
viel Freude haben werden. Damit Sie den größten
Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolge
Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen.
Produktregistriernummer
Bei Kontakt bitte die Nummer Angeben
S C A N A / S - D K- 5 4 9 2 V I S S E N B J E R G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCAN 64-1
Inhaltszusammenfassung für SCAN 64-1
- Seite 1 M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G Scan 64 - Serie Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden.
-
Seite 2: Inhaltsverzeichnis
Montage der Seitenplatten aus Naturstein/Kachel Frischluftzufuhr Externes Verbrennungsluftsystem / raumluftunabhängigen Betrieb Anzeige zur Kontrolle der Luftversorgung Scan 64 mit offenem Sockel Scan 64 mit rechts eingehängter Holzfachtür Zubehör ........................22 Montage der Deckplatte aus Naturstein/Kachel Griff Bedienungsanleitung ..................24 CB-Technik Primärluft... -
Seite 3: Tecnische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatzausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 4: Technische Maße Und Daten
Glut herunterbrennen sollte, bevor erneut befeuert wird. Max. Holzlänge: ................... 30 cm Die Scan 64 - Serie wurde in Übereinstimmung mit der Typen- zulassung des Produkts hergestellt, in der die Montage- und Gewicht Scan 64-1 und Scan 64-2: ..........ca. 123 kg Bedienungsanleitung des Produkts enthalten ist. -
Seite 5: Maßskizze Scan 64 - Serie
T E C N I S C H E D AT E N Maßskizze Scan 64 - Serie Mitte Hintenabgang Höhe zum Beginn der Anschlußstutzens am Obenabgang *** Mitte Frischluftzufuhr unten **** Frischlufteinlass an der Rückseite des Kaminofens Scan 64 Målskitse Scan 64... -
Seite 6: Typenschild
T E C N I S C H E D AT E N Typenschild Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Das Typenschild befindet sich auf der Rückseite des Kaminofens. -
Seite 7: Weiteres Zubehör
Scan A/S Kontakt aufnehmen. • Naturstein/Kackelabdeckung für Kaminofen mit obenabgang Servicepaket Das Servicepaket enthält Folgendes: • Beschlag für Anschlußstutzen (bei diesem Scan-Modell nicht benutzt) • Dichtung für Rauchstutzen • Kugelfang (bei diesem Scan-Modell nicht benutzt) • Plastikstöpsel für die Löcher der Transportsicherung am Boden des Kaminofens •... -
Seite 8: Demontage Der Verpackung
Gebrauch genommen wird! Vor der Montage, bitte kontrollieren, dass der Kaminofen nicht beschädigt ist. Der Scan 64 wird auf einer Holzpalette befestigt geliefert. Die beiden Schrauben wie unten gezeigt aus dem Holzlagerfach entfernen und den Kaminofen von der Holzpalette abheben. -
Seite 9: Platzierung Des Kaminofens
Die angegebenen Abstände setzen voraus, dass ein isoliertes Rauchrohr mit min. 30 mm Isolierung den ganzen Weg zum Kaminofen verwendet wird. Scan 64-1, Scan 64-3 und Scan 64-7 (Ohne Seitenfenstern) Scan 64-2, Scan 64-4 und Scan 64-8 (Mit Seitenfenstern) Parallelinstallation an der Rückwand Parallelinstallation an der Rückwand... -
Seite 10: Abstand Zu Brennbaren Materialien, Gezeigt Mit Unisoliertem Rauchrohr
M O N TA G E Abstand zu brennbaren Materialien, gezeigt mit unisoliertem Rauchrohr Scan 64-1, Scan 64-3 und Scan 64-7 (Ohne Seitenfenstern) Scan 64-2, Scan 64-4 und Scan 64-8 (Mit Seitenfenstern) Parallelinstallation an der Rückwand Parallelinstallation an der Rückwand 45°... -
Seite 11: Abstand Zu Brennmauer
Die angegebenen Abstände setzen voraus, dass ein isoliertes Rauchrohr mit min. 30 mm Isolierung den ganzen Weg zum Kaminofen verwendet wird. Scan 64-1, Scan 64-3 und Scan 64-7 (Ohne Seitenfenstern) Scan 64-2, Scan 64-4 und Scan 64-8 (Mit Seitenfenstern) Brennbarem Material... -
Seite 12: Höheneinstellung Des Kaminofens
M O N TA G E Höheneinstellung des Kaminofens Statik des Fußbodens Die Scan 64 - Serie sind mit vier Stellschrauben versehen. Richten Sie Unser gesamtes Produktsortiment fällt unter leichte Feuerstellen, die den Kaminofen mit den Stellschrauben gerade und vertikal aus. -
Seite 13: Vorhandener Schornstein Und Schornstein Aus Fertigteilen
Der Schornstein muss mindestens mit T400 und G für den Rußtest markiert sein. Anschluss mit 90º Knierohr Sofern man den Scan 64 mit einem Knierohr anschließen möchte, wird die Verwendung eines gebogenen Knierohrs empfohlen, das einen besseren Zug gewährleistet. Wenn Sie Ihren Kaminofen mit einem rechtwinkligen Winkelstück anschließen, muss die Reinigungsklappe im vertikalen Bereich sein,... -
Seite 14: Anschlußstutzen / Hinteren Abgang
SIGN: 30-08-12 MATERIALE: VÆGT: DATO: SIGN: Anschluß- AREAL: Krog Iversen & Co A/S stutzen DK-5492 Vissenbjerg© orking Folder\Designs\Scan 64\90064014.idw DIMENSION: AREAL: Krog Iversen & Co A/S Afmontage topplade + røgstuds Scan 64 NAVN: EMNE: TG.NR: Dichtung DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064014.idw... - Seite 15 Varmeskjold løftes af ovn Scan 64 NAVN: EMNE: 31-08-12 MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Krog Iversen & DK-5492 Visse C:\Working Folder\Designs\Scan 64\90064052.idw STI: Afmontage dækplade for bagafgang can 64 90064012 EMNE: TG.NR: Befestigungspunkte Afmontage dækplade for bagafgang 90064012 EMNE: TG.NR: 30-08-12 VÆGT:...
- Seite 16 TG.NR: DIMENSION: AREAL: Krog Iversen & Co A/S 31-08-12 VÆGT: DATO: SIGN: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064028.idw STI: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© older\Designs\Scan 64\90064025.idw 4 stk. M5x10 mm skrue Montage af røgstuds i topafgang Scan 64...
-
Seite 17: Montage Der Natursteinseiten Oder Kachelnseiten
Das mitgelieferte Dichtungsband (4,5 mm) in passenden Längen schneiden und auf den Seiten des Ofens ankleben, siehe unten. Scan 64-3 und Scan 64-4 werden mit losen Natursteinen oder Kacheln geliefert, die an den Seiten des Ofens montiert werden sollen. Scan 63-3 (Ohne Seitenfenstern) Bei Naturstein kann es Unterschiede in Struktur und Form geben. - Seite 18 90064032 NAVN: EMNE: TG.NR: 29-08-12 MATERIALE: VÆGT: DATO: SIGN: 29-08-12 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: DK-5492 Vissenbjerg© Krog Iversen & Co A/S C:\Working Folder\Designs\Scan 64\90064032.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064032.idw STI:...
-
Seite 19: Frischluftzufuhr
Materialien verwendet werden! Bei einem dichten Anschluss der Zuluftleitung und der Rauchrohre entspricht der Scan 64 dem Typ FC41x (für LAS-System) und FC51x. Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein. Die Klappe kann wieder geschlos- sen werden, wenn der Ofen abgekühlt ist. -
Seite 20: Anzeige Zur Kontrolle Der Luftversorgung
M O N TA G E Anzeige zur Kontrolle der Luftversorgung Die Anzeige zur Kontrolle der Luftversorgung wird lose im Aschenkasten des Kaminofens mitgeliefert. Die Anzeige wie unten gezeigt an der unte- ren Tür befestigen. Wenn Sie die untere Tür des Kaminofens entfernen, können Sie die Anzeige an den Griffen befestigen. Die Anzeige in der Mitte trennen und vorsichtig die Folie abziehen. -
Seite 21: Scan 64 Mit Offenem Sockel
Scan 64 mit offenem Sockel Scan 64 mit rechts eingehängter Holzfachtür Wenn Sie einen Scan 64 mit offenem Sockel wünschen, entfernen Sie Wenn Sie einen Scan 64 mit rechts eingehängter Holzfachtür wün- die Holzfachtür, deren Anschlag und die große Abdeckplatte auf der schen sollten Sie den Beschlag und den Anschlag der Holzfachtür im... -
Seite 22: Zubehör
Z U B E H Ö R Montage der Deckplatte aus Naturstein/Kachel Eine Abdeckung aus Naturstein/Kachel ist als Zubehör erhältlich. Die Abdeckung aus Naturstein/Kachel auf die Stahldeckplatte des Ofens platzieren. Montage der Deckplatte aus Naturstein/Kachel Scan 64 med fedtstensplade for topafgang Scan 64 90064017 EMNE: TG.NR:... -
Seite 23: Griff
Z U B E H Ö R Griff Schwarze Griffe können als Zubehör gekauft werden. Die Griffe werden wie unten gezeigt montiert. Griffschraube entfernen Zu entfernende Schrauben (Abb. 5+6) Griff abnehmen Schwarzen Griff montieren Griff abnehmen Griff festziehen Schwarzen Griff festziehen... -
Seite 24: Bedienungsanleitung
SIGN Betätigungsgriff für Rüttelrost DIMENSION: AREAL: Krog Iversen & Co A/S Brændkammerforing Scan 64 90064036 NAVN: EMNE: TG.NR: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064037.idw STI: 13-07-11 DATO: MATERIALE: VÆGT: SIGN: Aschenkasten DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064036.idw STI: Primärluft... -
Seite 25: Befeuerungsanweisung
Schornstein austritt, belastet die Umwelt und hat einen störenden Geruch. Anzünden Wir empfehlen, Anzündblöcke oder Ähnliches zu verwenden, die bei Ihrem Scan-Fachhändler erhältlich sind. Durch deren Gebrauch brennt das Holz schneller an und die Verbrennung ist sauberer. Benutzen Sie niemals Anzündflüssigkeit! „Top down“ Anzünden 4 Holzscheite ca. -
Seite 26: Kontinuierliche Befeuerung
Kaminofen mit dreiseitigen Glasscheiben Es kommt darauf an, eine so hohe Temperatur wie möglich in Der Scan 64 mit Seitenscheiben hat einen „Glasreinigungskanal“, der Brennkammer zu erreichen. Dadurch werden Kaminofen und der Sekundärluft nach unten über alle drei Glasscheiben der Brennmaterial bestmöglich ausgenutzt, und es wird eine saubere... -
Seite 27: Handhabung Des Holzes
B E F E U E R U N G S A N W E I S U N G Handhabung des Holzes kg trockenes Holz/m 3 im Verhältnis Holzarten zu Buche Weißbuche 110% Wahl des Holzes/Brennmaterials Buche/Eiche 100% Es können alle Holzarten als Brennholz verwendet werden, wobei Esche sich die harten Holzarten generell am besten zum Befeuern eignen, Ahorn... -
Seite 28: Wartung Des Kaminofens
Vor Beginn der Reinigung des Kaminofens und des Kehrens des Rau- chrohrs wird empfohlen, die Rauchumlenkplatten herauszunehmen. Überprüfung des Kamineinsatzes Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen. -
Seite 29: Rauchumlenkplatten Und Brennkammerauskleidung
DIMENSION: AREAL: Krog Ivers DK-5492 V C:\Working Folder\Designs\Scan 64\90064033.idw STI: Scan 64-1, Scan 64-3, und Scan 64-7 (Ohne Seitenfenstern) Scan 64-2, Scan 64-4, und Scan 64-8 (Mit Seitenfenstern) Snit igennem ovn Snit igennem ovn can 64 Scan 64 90064033... -
Seite 30: Fehlersuche
• aufgrund jeder Änderung des ursprünglichen Zustands des Scan-Produkts oder dessen Zubehörs. Riecht & Geräusche Ihres Kaminofens • Das Reklamationsrecht gilt nur in dem Land, in dem das Scan- • während der ersten Befeuerungen härtet der Lack am Kamin- Produkt ursprünglich geliefert wurde. - Seite 32 Ausgabe: Scan A/S - DK-5492 Vissenbjerg DE 90064500 12.02.2015...
