Montage; Weiteres Zubehör; Einzelteile; Entfernung Der Verpackung - SCAN 83 Serie Handbuch

10

Einzelteile

Der Rauchrohrstutzen und andere Einzelteile befinden sich in der
Brennkammer des Kaminofens.
Scan 83, alle Typen:
• x4 Schrauben zur Befestigung des Rauchrohrstutzens
Scan 83-5, Scan 83-6, Scan 83-7 und Scan 83-8
• x26/36 Betonschrauben für Specksteinseiten
• x26/36 Abstandbuchsen für Specksteinseiten
• 7/9 m Dichtungsband
Servicebox
Die Servicebox enthält Folgendes:
• Fitting für Rauchrohrstutzen (bei diesem Scan Modell
nicht benutzt)
• Dichtung für Rauchrohrstutzen
• Kugel-Absperrventil(bei diesem Scan-Modell nicht
benutzt)
• Kunststoffstopfen für Transportsicherungsöffnungen
unten in der Brennkammer
(bei diesem Scan-Modell nicht benutzt)
• Diverse Schlüssel
• Handschuh
• Anzünder für das erste Anzünden
Weiteres Zubehör
• Kleine Vorlegeplatte aus Glas oder Stahl
• Große Vorlegeplatte aus Glas oder Stahl
• Kleine Eckplatte aus Glas oder Stahl
• Oberes Specksteinmodul für Kaminofen mit hinterem
Abgang
• Oberes Specksteinmodul für Kaminofen mit oberem
Abgang
• Wärmespeicherstein Scan 83 Maxi 4 Artikel ca. 40 kg
• Drehsockel

Entsorgung der Verpackung

Ihr Scan Kaminofen kann mit folgenden Verpackungen geliefert
werden:
Holzverpackung:
Die Holzverpackung kann wiederverwendet und nach dem letzten
Gebrauch als CO2-neutraler Brennstoff verbrannt bzw. zum Recycling
eingeschickt werden.
Flamingotop:
Zum Recycling bzw. zur Entsorgung einschicken.
Schaumstoff:
Zum Recycling bzw. zur Entsorgung einschicken.
Kunststoffbeutel:
Zum Recycling bzw. zur Entsorgung einschicken.
Stretchfolie/Kunststofffolie:
Zum Recycling bzw. zur Entsorgung einschicken.

MONTAGE

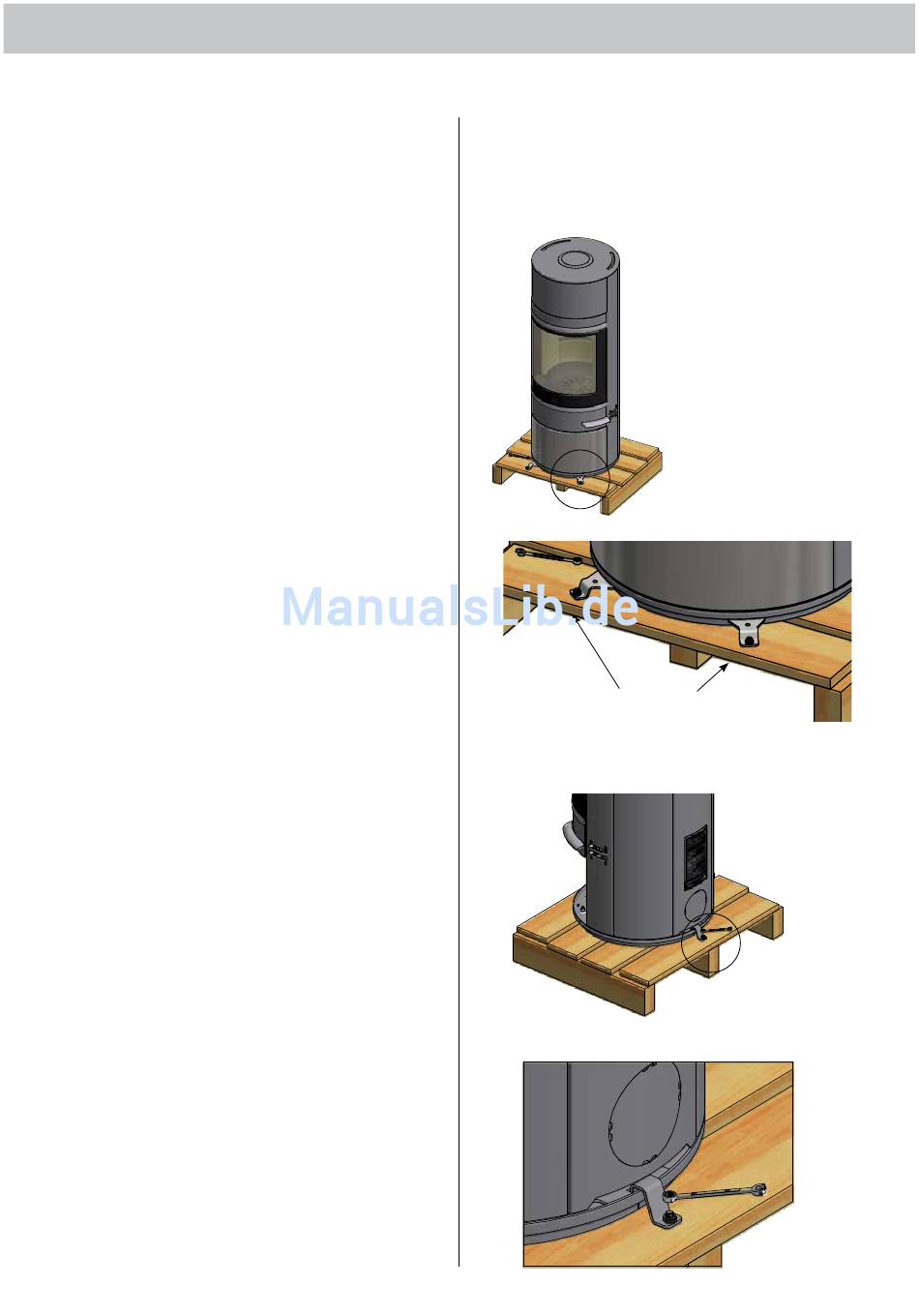

Entfernung der Verpackung

Den Kaminofen vor dem Beginn der Installation auf eventuelle
Beschädigungen prüfen.
Die Scan 83 Serie wird auf einer Holzpalette befestigt geliefert. Zur
Entfernung der Verpackung die Abbildungen unten beachten.
A
A
Afmontage ovn på palle (skrue i front af ovn)
Scan 83
NAVN: EMNE:
Zu entfernende Schrauben
MATERIALE:
DIMENSION: AREAL:
C:\Working Folder\Designs\Scan 83\90583033.idw
STI:
Die Befestigungsschrauben und -fittings des Kaminofens an der
Palette entfernen.
B
Scan 83
NAVN: EMNE:
90583033
TG.NR:
N/A DATO: 01-03-2013 SIGN: BC
VÆGT:
N/A
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
B
Afmontage ovn fra palle
90583032
TG.NR:
