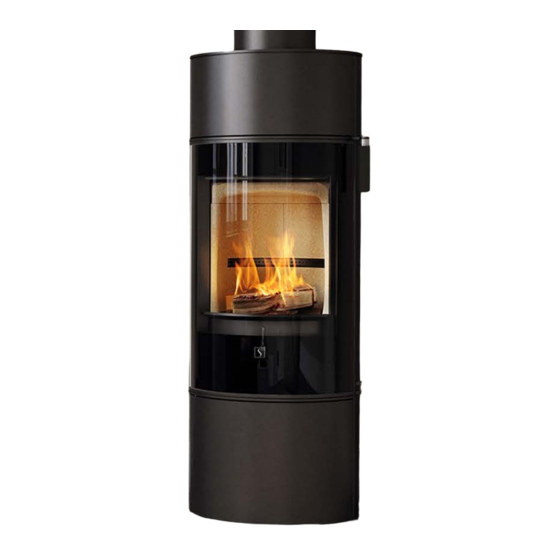

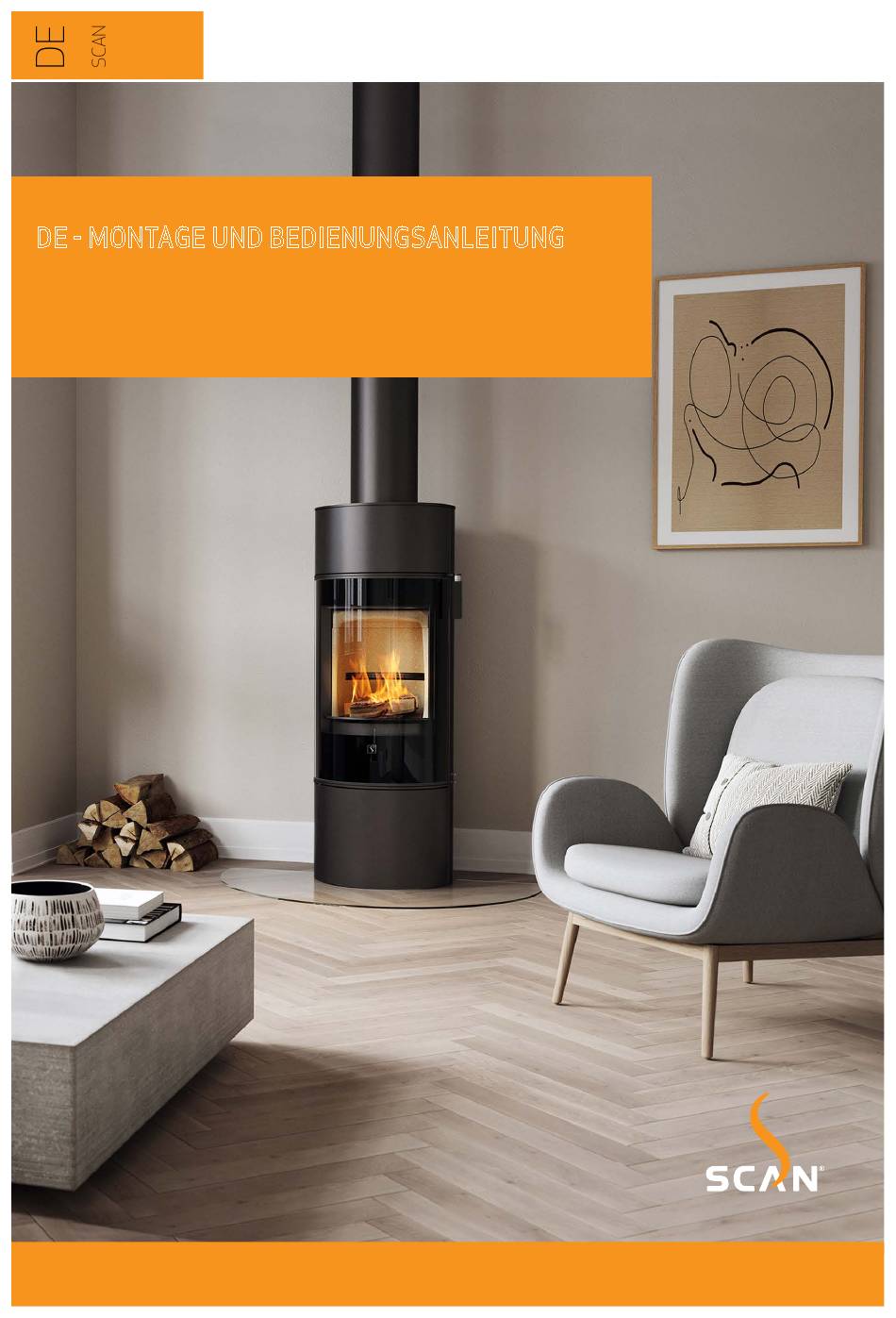

- Seite 1 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 84 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 84...
- Seite 2 Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 84 SCAN 84 MODERN MODERN MAXI...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze und Mindestabstände Sicherheit Typenschild Technische Maße und Daten Produktregistriernummer ¬ ¬ MONTAGE Werkzeug für die Montage des Kaminofens Demontage von der Holzpalette Einzelteile Höheneinstellung des Kaminofens Weiteres Zubehör Montage des Rauchrohrstutzens Entsorgung der Verpackung Deckplatte aus Speckstein Frischlufteinlass Drehpodest... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Maße Und Daten
Befeuerung bis auf die Glut herunterbrennen sollte, Verbrennungsluftbedarf 14 m bevor erneut befeuert wird. Brennstoff Holz Alle Scan Kaminöfen wird in Übereinstimmung mit der Brennstoffverbrauch 1,6 kg/h Typenzulassung des Produkts hergestellt, in der die Mon- tage- und Bedienungsanleitung des Produkts enthalten ist. Befeuerungsmenge 1,4 kg Sie sind für die Mehrfachbelegung geeignet. -
Seite 6: Maßskizze Und Mindestabstände
MAßSKIZZE UND MINDESTABSTÄNDE... - Seite 7 MINDESTABSTÄNDE...
-
Seite 8: Typenschild
PRODUKTREGISTRIERNUMMER Alle Scan Kaminöfen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt Ovn med typeskilt og produktregistreringsnumme Scan 84... -
Seite 9: Montage
Specksteindeckplatte Oben- oder Hintenabgang ¬ Glasdeckplatte Oben- oder Hintenabgang ¬ Scan 84 Maxi (4 Steine ca. 40 kg): Wärmespeichersteine ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO 2 - Holzverpackung neutraler Brennstoff verbrannt bzw. -
Seite 10: Externes Verbrennungsluftsystem
SIGN: AREAL: Krog Iversen & Co A/S Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- DK-5492 Vissenbjerg© steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. -
Seite 11: Anforderungen An Den Schornstein
Der Kaminofen muss so aufgestellt werden, dass der Ofen, das Rauchrohr und der Schornsteinlauf gereinigt werden können. Scan 84 Ovn med buet knærør NAVN: EMNE: TG.N DATO: 01-07-2020 MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & DK-5492 Visse C:\Working Folder\Designs\Scan 84\90184016.idw STI:... -
Seite 12: Demontage Von Der Holzpalette
Afmontage ovn på palle Scan 84 NAVN: EMNE: MATERIALE: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 84\90184039.idw STI: Afmontage ovn på palle (skrue i front af ovn) Scan 84 90184038 EMNE: TG.NR: Afmontage ovn på palle (skrue i front af ovn) Scan 84... -
Seite 13: Höheneinstellung Des Kaminofens
HÖHENEINSTELLUNG DES KAMINOFENS Die Scan 84 Serie hat unten vier Einstellschrauben. Richten Sie den Kaminofen mit den Stellschrauben gerade und vertikal aus. WICHTIG: Es ist sehr wichtig, dass der Ofen waagerecht steht, um eine optimale Funktion der Tür zu sichern. -
Seite 14: Montage Des Rauchrohrstutzens
MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG Der Kaminofen ist ab Werk für oberen Abgang vorbereitet. Achtung! Nur Scan 84 Maxi: Die Stahldeckplatte vom Kaminofen abheben. Mit einer Zange die Abdeckplatte und das Hitzeschild Den Anschlußstutzen abschrauben und abnehmen an ihren Haltepunkten von der Rückplatteabschneiden... -
Seite 15: Montage Des Rauchrohrstutzens Im Hinteren Abgang
NAVN: EMNE: TG.NR: 01-12-2020 DATO: SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184023.idw STI: Montage af røgstuds, bagudgang Scan 84 90184022 EMNE: TG.NR: 01-12-2020 DATO: SIGN: VÆGT: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 16: Deckplatte Aus Speckstein
TG.NR: Soapstone, back exit Scan 84 NAVN: EMNE: 16-11-2020 MATERIALE: VÆGT: DATO: SIGN: DATO: 16-11 MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iver DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184045.idw STI: DK-5492 C:\Working Folder\Designs\Scan 84\90184046.idw STI: Drehpodest... -
Seite 17: Griff
VÆGT: SIGN: DATO: DIMENSION: DIMENSION: AREAL: DIMENSION: AREAL: AREAL: Krog Iversen & Co A/S Krog DK-5492 Vissenbjerg© DK-5 C:\Working Folder\Designs\Scan 84\90184049.idw C:\Working Folder\Designs\Scan 84\90184049.idw C:\Working Folder\Designs\Scan 84\90184049.idw STI: STI: STI: ndle 90184050 TG.NR: 02-02-2021 VÆGT: DATO: SIGN: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 18: Wärmespeichersystem
WÄRMESPEICHERSYSTEM (ZUBEHÖR) Die Wärmespeichersteine eignen sich für Scan 84 - Modern Maxi und Classic Maxi. Die Wärmespeichersteine ist aus einem speziellen Material mit hohen Wärmespeichereigenschaften gefertigt. Die Steine werden während der Feuerung aufgewärmt und geben Wärme ab, lange nachdem das Feuer erloschen ist. -
Seite 19: Tragende Oberfläche
Stahl oder Glas sein, wobei der Ofen auch auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann. Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf brennbarem Material stehen kann. (Vorlegeplatte genügt). -
Seite 20: Gebrauchsanleitung
GEBRAUCHSANLEITUNG CB-TECHNIK (CLEAN BURN) Der Kaminofen ist mit einer CB-Technik ausgestattet. Um eine optimale Verbrennung der freigegebenen Gase während des Verbrennungsprozesses zu sichern, wird Luft durch ein speziell entwickeltes System geleitet. Die vorgewärmte Luft wird durch die Löcher in der hinteren Verkleidung der Brennkammer eingeleitet. Diese Luftmenge wird durch die Verbrennungsgeschwindig- keit gesteuert und kann daher nicht reguliert werden. -
Seite 21: Betätigungsgriff Für Rüttelrost
50 - 70% DK-5492 Vissenbjerg© king Folder\Designs\Scan 83\90583012.idw Sekundärluft 100% Spjæld Scan 84 90184028 NAVN: EMNE: TG.NR: DATO: 20-08-2020 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184028.idw STI: Rysterist - askeskuffe Scan 84 NAVN: EMNE:... -
Seite 22: Befeurungsanweisung
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com... -
Seite 23: Dauerbetrieb
DAUERBETRIEB Es kommt darauf an, eine so hohe Temperatur wie möglich in der Brennkammer zu erreichen. Dadurch werden Kaminofen und Brennmaterial bestmöglich ausgenutzt, und es wird eine saubere Verbrennung erreicht. Auf diese Weise wird die Rußbildung an der Brennkammerauskleidung und an der Glasscheibe vermieden. Bei der Befeuerung sollte der Rauch nicht zu sehen sein, sondern sollte nur als Bewegung in der Luft erahnt werden können. -
Seite 24: Allgemeine Hinweise
ALLGEMEINE HINWEISE Bitte beachten! Teile des Kaminofens, und vor allem die äußeren Flächen, werden während des Betriebs heiß. Seien Sie vorsichtig! ¬ Entleeren Sie die Asche niemals in einen brennbaren Behälter. Es kann sich noch lange nach beendeter Befeuerung Glut in der Asche befinden. -
Seite 25: Umgang Mit Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 26: Schornsteinkehren Und Reinigung Des Kaminofens
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 27: Rauchumlenkplatten Und Brennkammerauskleidung Abnehmen
D ( 1 : 4 ) Brennkammerauskleidung Snit gennem ovn 90184032 EMNE: TG.NR: 24-08-2020 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© ng Folder\Designs\Scan 84\90184032.idw Afmontage øverste røgvenderplade Scan 84 Scan 83 Brændkammerforing NAVN: EMNE: NAVN: TG.NR: 90583009 EMNE: 3,50 kg MATERIALE: VÆGT:... - Seite 28 90585038 EMNE: TG.NR: 339,26 kg MATERIALE: VÆGT: 19-11-10 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S 23750265 mm^2 DIMENSION: AREAL: DK-5492 Vissenbjerg© ng\TEGNING\Scan85\90585038.idw Øverste røgvenderplade Scan 85 NAVN: EMNE: C:\Working Folder\Designs\Scan 83\90583008.idw STI: MATERIALE: VÆGT: DIMENSION: AREAL: I:\Udvikling\TEGNING\Scan85\90585039.idw STI:...
-
Seite 29: Reinigung Des Glases
AREAL: Krog Iversen & Co A/S ¬ Der Glasreiniger darf auch nicht in Verbindung mit den lackierten Oberflächen kommen, da der Lack beschädigt werden kann DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184037.idw STI: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 84\90184036.idw STI: ENTSORGUNG VON KAMINOFENTEILEN... -
Seite 30: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Kaminzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 31: Die Tür Schliesst Nicht
Die Tür kann mit der Zeit ein bisschen „hängen“. Pressen Sie in diesem Fall das Schließmechanismus mittels eines Rollgabelschlüssels nach oben. Schließmechanismus Scan 84 Låsemekanisme i dør 90184040 EMNE: TG.NR: 11-12-2020 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© Working Folder\Designs\Scan 84\90184040.idw... -
Seite 32: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. -
Seite 33: Umstellung Der Gasfeder
UMSTELLUNG DER GASFEDER Um den Scan 84 in Bauart 1 (selbstschließende Tür) und DIBT* (raumluftunabhängig) zu ändern, muss die Gasfeder umgestellt werden. Die Abdeckplatte und danach die Gasfeder Feder im anderen Loch wieder montieren. abmontieren. Die Abdeckplatte wieder montieren. Bitte kontrollieren, dass die Tür automatisch schließt. - Seite 34 NOTIZEN...
- Seite 36 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90184500 10059898-P00 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 17.03.2021...
