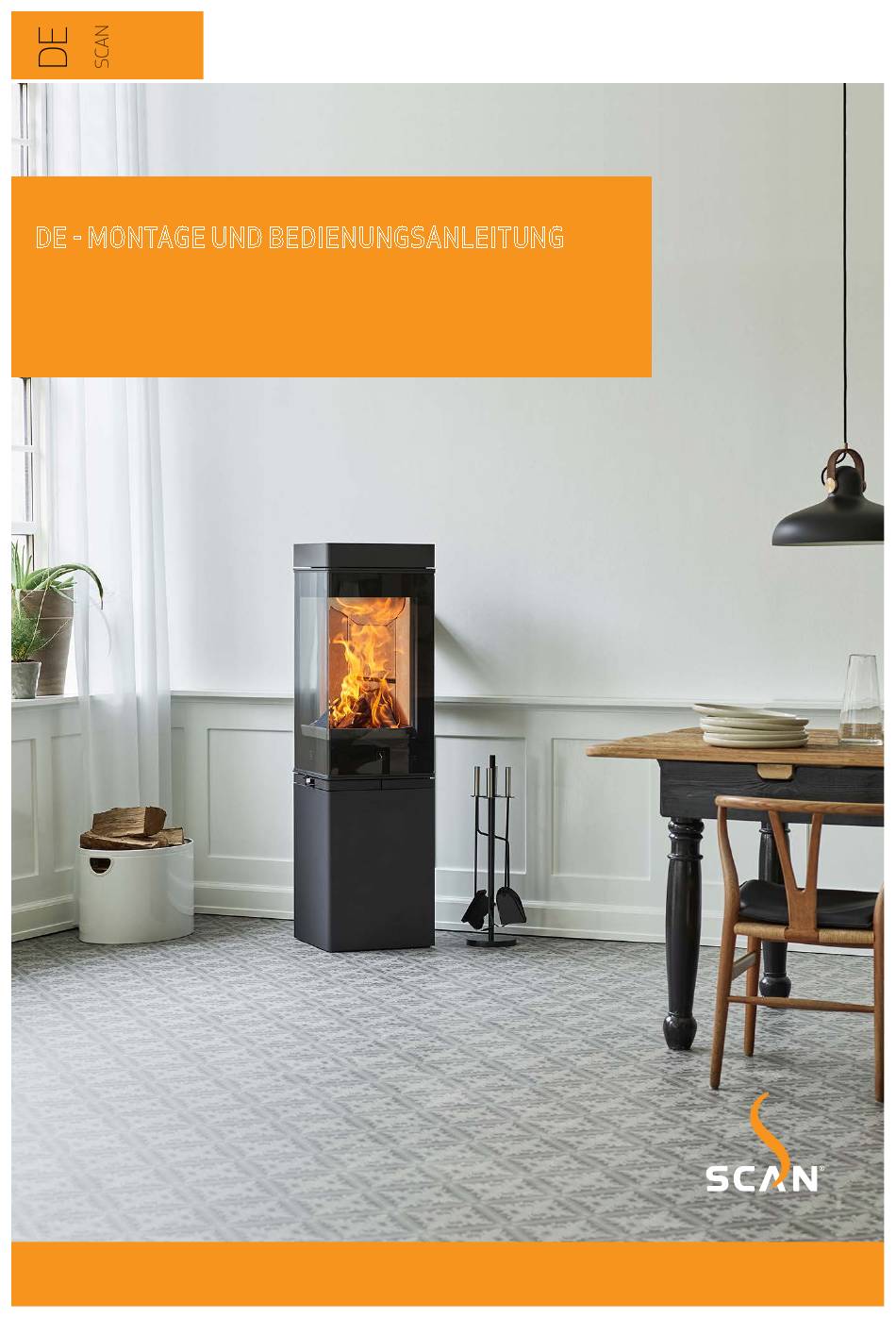

- Seite 1 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 80 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 80...
- Seite 2 Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen. SCAN 80-1 SCAN 80-2 SCAN 80-3 GESCHLOSSENER MIT SOCKELTÜR...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze und Mindestabstände Sicherheit Typenschild Technische Masse und Daten Produktregistriernummer ¬ ¬ MONTAGE Werkzeug zur Montage des Kaminofens Abstand zu Möbeln Einzelteile Sicherheitsabstand Weiteres Zubehör Demontage von der Holzpalette Entsorgung der Verpackung Selbstschließende Tür Frischlufteinlass Höheneinstellung des Kaminofens Externes Verbrennungsluftsystem... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kamineinsatzes erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
Die Scan 80-Serie ist für die Mehrfachbelegung geeignet. Brennstoff für Anheizen 1,5 kg Die Leistungserklärung finden Sie auf www.scan-stoves.com Befeuerungsmenge, Max. 2,25 kg (Ref. EN 13240: 2001/A2:2004) EN Test wurde in der Scan 1008 Montageanleitung auf der Seite 11 gezeigten Aufstellung mit unisoliertem Bogenrohr ausgeführt. -
Seite 6: Maßskizze Und Mindestabstände
MAßSKIZZE UND MINDESTABSTÄNDE... - Seite 7 MINDESTABSTÄNDE...
-
Seite 8: Typenschild
Path: Alle Scan Kaminöfen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Die Produktregistriernummer befindet sich auf der Rückseite des Kaminofens. -
Seite 9: Montage
Große Vorlegeplatte aus Klarglas oder rauchfarbigem Glas ¬ Wärmespeichersteine für High Top ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden Schaumstoff Zum Recycling bzw. -
Seite 10: Externes Verbrennungsluftsystem
Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den jeweiligen Schornsteintyp ANSCHLUSS ZWISCHEN OFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. Drawing ekstern forbrændingsluft... -
Seite 11: Anforderungen An Den Schornstein
Sie müssen allerdings einschätzen, ob Möbel oder andere Gegenstände durch zu große Nähe zum Kaminofen übermäßig austrocknen können. Abstand zur Decke (High Top): 350 mm. SICHERHEITSABSTAND Scan 80 Name: Scan 80 med knærør Date: 10-09-2018 Stove: Die europäischen, nationalen und örtlichen Vorschriften zu Sicherheitsabständen bei Kaminöfen müssen eingehalten werden. Constructed/Changed by... -
Seite 12: Demontage Von Der Holzpalette
Bei Scan 80-2 und 80-4, öffnen Sie die Sockeltür, um die Schrauben zu lösen. Bei Scan 80-1 und 80-3, können Sie von der Rückseite des Ofens an die Schrauben (1) herankommen. WICHTIG: Das Glas darf nicht berührt werden. -
Seite 13: Höheneinstellung Des Kaminofens
HÖHENEINSTELLUNG DES KAMINOFENS Die Scan 80 Serie hat unten vier Einstellschrauben. Richten Sie den Kaminofen mit den Stellschrauben gerade und vertikal aus. Bei Scan 80-2 und 80-4, die Tür öffnen und Stellschrauben justieren. Bei Scan 80-1 und 80-3, können Sie von der Rückseite des Ofens an die Stellschrauben (1) herankommen. -
Seite 14: Montage Des Rauchrohrstutzens
Montage af røgstuds 90580027 Stove: Name: Date: 16-05-2017 number: Constructed/Changed by: Material: Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580027.idw Path: 4 x unbraco M5 x 10 Montage af røgstuds 16-05-201 Stove: Name: Date: Constructed/Changed Material: Weight: Articlenumber: Area: DK-5492 C:\Working Folder\Designs\Scan 80\90580027.idw... -
Seite 15: Montage Des Rauchrohrstutzens Im Hinteren Abgang
MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG Der Rauchrohrstutzen, die Schrauben und die Dichtung für den Rauchrohrstutzen befinden sich in der Brennkammer des Kaminofens. Mit einer Zange das obere Modul, die Abdeckplatte Dichtung auf den Stutzen montieren. und das Hitzeschild an ihren Haltepunkten von der Den Rauchrohrstutzen mit den mitgelieferten Schrauben Rückplatte abschneiden befestigen... -
Seite 16: Wärmespeichersystem
WÄRMESPEICHERSYSTEM (ZUBEHÖR) Die Wärmespeichersteine eignen sich für Scan 80-3, 80-4, 80-3C und 80-4C. R ( 1:5 ) Die Wärmespeichersteine ist aus einem speziellen Material mit hohen Wärmespeichereigenschaften gefertigt. Die Steine werden während der Feuerung aufgewärmt und geben Wärme ab, lange nachdem das Feuer erloschen ist. -
Seite 17: Tragende Oberfläche
Stahl oder Glas sein, wobei der Ofen auch auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann. Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf brennbarem Material stehen kann. (Vorlegeplatte genügt). -
Seite 18: Gebrauchsanleitung
GEBRAUCHSANLEITUNG CB-TECHNIK (CLEAN BURN) Der Kaminofen ist mit einer CB-Technik ausgestattet. Um eine optimale Verbrennung der freigegebenen Gase während des Verbrennungsprozesses zu sichern, wird Luft durch ein speziell entwickeltes System geleitet. Die vorgewärmte Luft wird durch die Löcher in der hinteren Verkleidung der Brennkammer eingeleitet. Diese Luftmenge wird durch die Verbrennungs- geschwindigkeit gesteuert und kann daher nicht reguliert werden. -
Seite 19: Einstellung Der Primär- Und Sekundärluft
Beim Anfeuern eines kalten Ofens ziehen Sie beide Regler nach rechts. Der Regler für Primärluft wird einen Halt (3) treffen. Den Regler ein bißchen heben und ganz nach rechts (4) ziehen. Schauen Sie sich unser Video über eine korrekte Feuerung und Justierung der Primär- und Sekundärluft auf www.scan-stoves.com an, oder scannen Sie den QR-Code auf der nächsten Seite. -
Seite 20: Betriebsanleitung
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungsprozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com an oder scannen Sie den QR-Code. -
Seite 21: Senkrechtes Anzünden
SENKRECHTES ANZÜNDEN Ein senkrechtes Anzünden ist auch umweltfreundlich und trägt dazu bei, die Glasscheibe optimal sauber zu halten. Verwenden Sie Folgendes für ein senkrechtes Anzünden: ¬ 4 Holzscheite ca. 19-25 cm lang und ungefähr 0,4-0,5 kg pro Stück ¬ 8-10 dünne Holzstücke mit einem Gesamtgewicht von ca. 300-400 g ¬... -
Seite 22: Betrieb Unter Verschiedenen Witterungsverhältnissen
Vorteil sein, eine Klappe im Rauchrohr zu montieren, um auf diese Weise den Schornsteinzug während der wechselnden Windbelastungen zu regulieren. Die Klappe muss maximal 80% des Rauchrohrs schließen können. Auch Nebel kann großen Einfluss auf den Schornsteinzug haben, weshalb andere Einstellungen der Verbrennungsluft notwendig sein können, um eine gute Verbrennung zu erreichen. -
Seite 23: Umgang Mit Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeichnete Alternativen. -
Seite 24: Schornsteinkehren Und Reinigung Des Kaminofens
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 25: Reinigung Des Glases
Der Glasreiniger darf auch nicht in Verbindung mit den lackierten Oberflächen kommen, da der Lack beschädigt werden kann ABBEHMEN DER UMLENKPLATTE UND UMLENKEINHEIT Seien Sie sehr vorsichtig, wenn Sie die Rauchumlenkplatte vom Ofen abnehmen. Nachdem die Umlenkplatte abgenommen worden ist, kann die Umlenkeinheit demontiert werden. Umlenkplatte Umlenkeinheit Scan 1008 - røgvenderplade 90580044 EMNE: TG.NR: DATO: 21-12-2017 SIGN: VÆGT:... -
Seite 26: Entsorgung Von Kaminofenteilen
ENTSORGUNG VON KAMINOFENTEILEN Stahl/Gusseisen Zum Recycling einschicken Glas Als Keramikabfall entsorgen Brennkammerauskleidung Vermiculite oder Schamotte kann nicht recycelt werden. Als Abfall entsorgen Rauchumlenkplatte Vermiculite kann nicht recycelt werden. Als Abfall entsorgen. Dichtungen Als Abfall entsorgen... -
Seite 27: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Kaminzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 28: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Werk verlassen. Wenn dennoch Produktionsfehler oder Defekte auftreten, werden diese für fünf Jahre durch die Garantie gedeckt. Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. - Seite 29 NOTITZEN...
