M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Herzlichen Glückwunsch zu Ihrem neuen Scan Einbaugerät
Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem
Einbaugerät viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Einbaugerät ziehen können, ist es wichtig, unsere Ratschläge und
Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen.
S C A N A / S - D K- 5 4 9 2 V I S S E N B J E R G

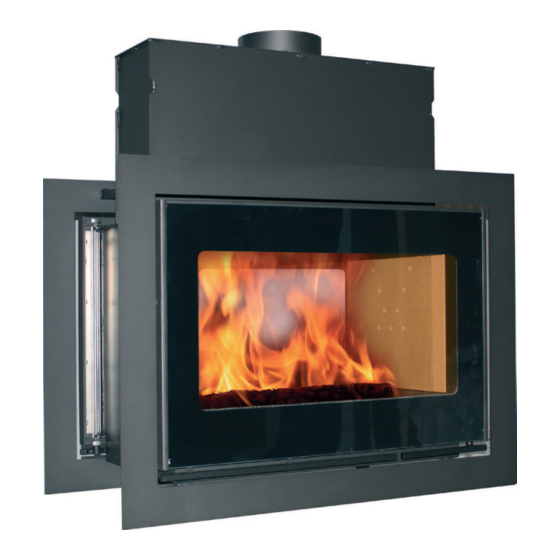

Scan DSA 12
Anweisungen zu befolgen.
Produktregistriernummer
Bei Kontakt bitte die Nummer Angeben
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCAN DSA 12
Inhaltszusammenfassung für SCAN DSA 12
- Seite 1 M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G Scan DSA 12 Herzlichen Glückwunsch zu Ihrem neuen Scan Einbaugerät Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Einbaugerät viel Freude haben werden.
-
Seite 2: Inhaltsverzeichnis
I N H A LT Inhaltsverzeichnis Technische daten ..................3 Installation Sicherheit Technische Maße und Daten Maßskizze Scan DSA 12 Typenschild Weiteres Zubehör Produkt-Registriernummer Montering ..................... 6 Demontage Tragende Unterlage Bodenplatte Konvektionsluft Abstand zu Möbeln Einbau installation in der Nähe von brennbarem Material Aufstellung in der Nähe nicht brennbaren Materials... -
Seite 3: Technische Daten
Kaminofens zu verstehen. Das bedeutet, dass jede Befeuerung bis auf die Glut herunterbrennen sollte, bevor erneut befeuert wird. Scan DSA 12 wurde in Übereinstimmung mit der Typenzulassung des Produkts hergestellt, in der die Montage- und Bedienungsanleitung des Produkts enthalten ist. -
Seite 4: Maßskizze Scan Dsa 12
T E C H N I S C H E DAT E N Maßskizze Scan DSA 12 274** Höhe zum Beginn des Rauchstutzens am Obenabgang Mitte externe Verbrennungs- luftsversorgung unten Scan DSA 12 Målskitse Scan DSA 12 90085002 NAVN: EMNE: TG.NR:... -
Seite 5: Typenschild
Produkt-Registriernummer Typenschild Bitte notieren Sie sich diese Nummer auf der Titelseite. Die Nummer Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das muss immer angegeben werden, wenn Sie mit Ihrem Händler oder die Überprüfungsstandards sowie den Abstand zu brennbaren Scan A/S Kontakt aufnehmen. -
Seite 6: Demontage
M O N TA G E Demontage Entfernung der Kantenabdeckung: Der Scan DSA 12 wird auf einer Palette befestigt geliefert. Wir empfeh- Flanschmuttern entfernen und die Kantenabdeckung herausneh- len, sowohl Türen als auch Kantenabdeckungen zu entfernen, bevor men. Sie den Einbaugerät von der Palette abschrauben. Dies erleichtert die Installation des Kaminofens. -
Seite 7: Vor Dem Einbau Des Kamineinsatzen
4,5 m lang ist. Bestimmte Wetter- bzw. Installationsbedin- auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann. gungen können andere Längen erfordern. Wenn Sie den Scan DSA 12 auf brennbarem Material aufstellen Eine falsche Länge oder ein falscher Durchmesser des Stahlschorn- möchten, verlangen die gesetzlichen Vorschriften die Verwendung steins können zu einer schlechten Funktion führen. -
Seite 8: Einstellbare Stützfüße
Wenn die Stützfüße in ihrer höchsten Position stehen, hat der Kamineinsatz eine Höhe von 1388,6 mm. In ihrer tiefsten Position hat Der Scan DSA 12 wird mit einstellbaren Stützfüßen geliefert. Diese der Kamineinsatz eine Höhe von 989 mm. Füße sind als Hilfsmittel gedacht und können bei Bedarf während der Aufstellung benutzt werden. -
Seite 9: Einbau Installation In Der Nähe Von Brennbarem Material
über dem Boden mindestens 400 mm betragen. Konvektionseinlass: 350 cm 2 300 mm Mindestabstand zu brennbarem Material Nicht-brennbare Platte Brennbares Material Abstützung des Kamineinsatzes auf nicht brennbaren Indbygning i forbindelse med brændbar væg Seitenteilen 90085016 Scan DSA 12 TG.NR: NAVN: EMNE:... - Seite 10 Wärmedämmung Boden 0 mm Zwischen Zwischen Feuerraum türrahmenuntermass und Aufstellboden Brennbares Material 200 mm Mineralwolle Nicht brennbare Abdeckung bzw. Platte Brennbares Material Indbygning i forbindelse med brændbart loft Scan DSA 12 90085015 NAVN: EMNE: TG.NR: 01-02-10 DATO: SIGN: MATERIALE: VÆGT:...
-
Seite 11: Notwendige Wärmedämmung Und Vormauerung
M O N TA G E Notwendige Wärmedämmung und Vormauerung Bei der Prüfung der Kaminkassette Scan DSA 12 nach DIN 18895 wurde die erforderliche Mindest-Wärmedämmung vor zu schützenden Bauteilen ermittelt. Folgende Schutzmaßnahmen wurden festgelegt: Kaminkassette Scan DSA 12 Schictdicke Material... -
Seite 12: Türsperre
Dies muss bei geschlossener Tür gemacht werden. Hierfür den Inbusschlüssel aus dem mitgelieferten Servicepack benutzen. Bauart 1 Frischluftzufuhr Produktregistreringsnummer Scan DSA 12 NAVN: EMNE: TG.NR: In einem gut isolierten Haus muss die für die Verbrennung ver- brau- 09-06-11 MATERIALE: VÆGT:... -
Seite 13: Montage Von Zubehör
M O N TA G E VO N Z U B E H Ö R Montage der Konvektionsstutzen Scan DSA 12 Tilbehør - Konvektionsstudse 90085006 NAVN: EMNE: TG.NR: 09-06-2011 DATO: SIGN: MATERIALE: VÆGT: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 14: Bedienungsanleitung
CB-Technik Untere Rauchumlenkplatte Aschenkasten Stift für Rauchumlenkplatte Einstellung Belastung primär- und sekundärluft Primärluft Sekundärluft 0% - 100% Primær og sekundær luftregulering Scan DSA 12 NAVN: EMNE: 900850 TG.NR: Brændkammer, spjæld og askeskuffe Scan DSA 12 90085005 NAVN: EMNE: TG.NR:... -
Seite 15: Umweltgerechte Befeuerung
Wir empfehlen, Anzündblöcke oder Ähnliches zu verwenden, die Brennkammersteinen und am Glas vermieden. Bei der Befeuerung bei Ihrem Scan-Fachhändler erhältlich sind. Durch deren Gebrauch sollte der Rauch nicht zu sehen sein, sondern nur als Bewegung in brennt das Holz schneller an und die Verbrennung ist sauberer. -
Seite 16: Handhabung Des Holzes
B E F E U E R U N G S A N W E I S U N G Handhabung des Holzes Funktion des Schornsteins Der Schornstein ist der Motor des Kaminofens und für dessen Funk- tion entscheidend. Der Schornsteinzug erzeugt einen Unterdruck Wahl des Holzes/Brennmaterials im Kaminofen. -
Seite 17: Wartung Des Kaminofens
Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farbnuancenunterschiede geben kann, wird empfohlen, eine größere Fläche mit einem natür- lichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 18: Ausbau Der Rauchumlenkplatten
Brennkammer nach außen gedreht. Überprüfung des Kamineinsatzes Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen. -
Seite 19: Positionierung Der Rauchumlenkplatten Und Seitenplatten
W A R T U N G Positionierung der Rauchumlenkplatten und Seitenplatten Obere Rauchumlenkplatten Obere Brennkammerseiten Untere Rauchumlenkplatte Untere Brennkammerseiten Røgvenderplader, snittegning Scan DSA 12 90085023 NAVN: EMNE: TG.NR: 03-02-10 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 20: Rauchaustritt
• aufgrund jeder Änderung des ursprünglichen Zustands des Scan-Produkts oder dessen Zubehörs. Riecht & Geräusche Ihres Kaminofens • Das Reklamationsrecht gilt nur in dem Land, in dem das Scan- • während der ersten Befeuerungen härtet der Lack am Kamin- Produkt ursprünglich geliefert wurde.
