DE – Scan 80

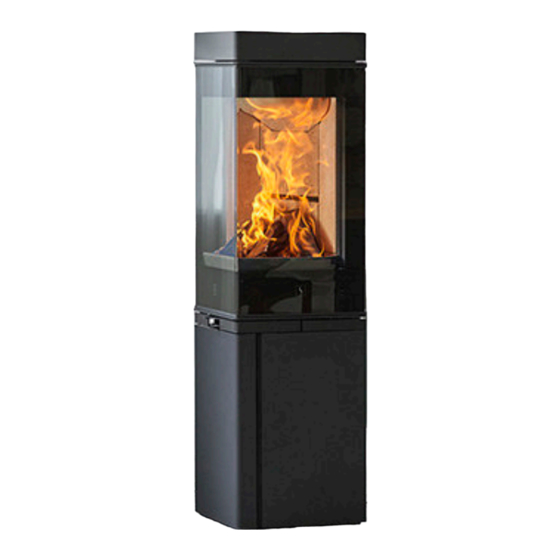

HERZLICHEN GLÜCKWUNSCH
ZU IHREM NEUEN SCAN KAMINOFEN
Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt,
dass Sie an Ihrem Kaminofen viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist
es wichtig, unsere Ratschläge und Anweisungen zu befolgen.
Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen.
MONTAGE UND BEDIENUNGSANLEITUNG SCAN 80
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCAN 80-1
Inhaltszusammenfassung für SCAN 80-1
- Seite 1 DE – Scan 80 HERZLICHEN GLÜCKWUNSCH ZU IHREM NEUEN SCAN KAMINOFEN Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen.
- Seite 2 SCAN 80-SERIE Scan 80-1 Scan 80-2 Scan 80-3 Scan 80-4 geschlossener Sockel mit Sockeltür High Top High Top geschlossener Sockel mit Sockeltür Scan 80-3C (Eck) Scan 80-4C (Eck) High Top High Top geschlossener Sockel mit Sockeltür...
-
Seite 3: Inhaltsverzeichnis
Produktregistriernummer....... . 8 Maßskizze für Scan 80-1 und 80-2..... . . 6 ¬... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatzausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Masse Und Daten
17-20 Sie das Feuer bis auf die Glut herunterbrennen lassen, bevor schlußstutzen Sie Holz nachlegen. Verbrennungsluftbedarf 19-25 Die Scan 80-Serie wird in Übereinstimmung mit der Typ- Brennstoff Holz zulassung für das Produkt hergestellt, die auch die Mon- Brennstoffverbrauch kg/h tage- und Bedienungsanleitung des Produkts umfasst. -
Seite 6: Maßskizze Für Scan 80-1 Und 80-2
MAßSKIZZE FÜR SCAN 80-1 UND 80-2 Mitte hinterer Abgang Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte Frischluftzufuhr Alle Maße sind in mm Die Höhe ist ohne Stellschrauben angegeben. Drawing scan 80 Scan 80 - manual 01-03-2017 Stove: Name: Date:... -
Seite 7: Maßskizze Für Scan 80-3 Und 80-4
MAßSKIZZE FÜR SCAN 80-3 UND 80-4 Mitte hinterer Abgang Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte Frischluftzufuhr Alle Maße sind in mm Die Höhe ist ohne Stellschrauben angegeben. Drawing scan 80 Scan 80 - manual 01-03-2017 Stove: Name: Date:... -
Seite 8: Typenschild
TYPENSCHILD Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Das Typenschild befindet sich auf der Rückseite des Kaminofens. Typenschild Scan 80-Series Freestanding room heater fired by solid fuel Standard: EN 13240... -
Seite 9: Montage
Aschenkasten SCAN A/S DK-5492 Vissenbjerg© 80\90580030.idw ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden. Flamingotop Zum Recycling bzw. zur Entsorgung einschicken. -
Seite 10: Demontage Des Kaminofens Von Der Palette
Vor der Montage bitte kontrollieren, dass der Kaminofen nicht beschädigt ist. Der Ofen ist auf der Holzpalette mit zwei A ( 0,13 : 1 ) Schrauben innen befestigt. Bei Scan 80-2 und 80-4 öffnen Sie die Sockeltür, um die Schrauben zu lösen. Bei Scan 80-1 und 80-3 können Sie von der Rückseite des Ofens an die Schrauben heran- kommen (1). -
Seite 11: Montage Des Rauchrohrstutzens Im Hinteren Abgang
10-05-2017 90580025 Date: number: Constructed/Changed by: Die Abdeckung in den oberen Abgang des Kaminofens einsetzen SCAN A/S und festziehen. Die Abdeckung vom hinteren DK-5492 Vissenbjerg© Abgang des Kaminofens Das obere Modul wieder montieren. abnehmen. B ( 1 : 7 ) -
Seite 12: Selbstschließende Tür
Scan 80 29-08-2017 Stove: Name: Date: number Constructed/Changed by: Material: Lange Schraube Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjer C:\Working Folder\Designs\Scan 80\90580035.idw Path: Drawing Montage af røgstuds Name: Date: 16-05-2017 90580027 number: Constructed/Changed by: Weight: Area: SCAN A/S DK-5492 Vissenbjerg©... -
Seite 13: Höheneinstellung Des Kaminofens
HÖHENEINSTELLUNG DES KAMINOFENS Die Scan 80-Serie hat unten vier Stellschrauben. Richten Sie den Kaminofen mit den Stellschrauben gerade und D ( 1 vertikal aus. Bei Scan 80-2 und 80-4, die Tür öffnen und Schrauben justieren. Bei Scan 80-1 und 80-3 können Sie von hinten an die Schrauben herankommen (1). -
Seite 14: Frischlufteinlass
G ( 1 : 8 ) F ( 1 : 8 ) Area: SCAN A/S Weight: Articlenumber: Area: SCAN A/S DK-5492 Vissenbjerg© 29.idw DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580029.idw Path: Die Frischluft wird am Frischluftstutzen unter der Brennkammer angeschlossen. Ø170mm. Drawing ekstern forbrændingsluft Stove: Scan 80... -
Seite 15: Vorlegeplatte
Wenn Sie den Kaminofen auf einem brennbaren Boden aufstellen, müssen Sie die nationalen und örtlichen Vorschriften zur Größe der nicht brennbaren Unterlage, die zur Abdeckung des Bodens um den Kaminofen erforderlich ist, beachten. Ihr örtlicher Scan Händler kann Sie hinsichtlich der Vorschriften zum Schutz brennbaren Materials in der Nähe Ihres Kaminofens beraten. -
Seite 16: Vorhandener Schornstein/Schornstein Aus Fertigteilen
ANSCHLUSS ZWISCHEN OFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahl- schornsteins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. Allgemein sollte die Länge des Schornsteins gemessen ab der Oberseite des Kaminofens nicht geringer als 4 m sein. -
Seite 17: Abstand Zu Brennbarem Material
Date: 16-05-2017 number: Weight: Articlenumber: Area: SCAN A/S 100 mm Constructed/Changed by: erial: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580022.idw Path: Weight: clenumber: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580007.idw Møbleringsafstand: 800 mm. Brandbart materiale Møbleringsafstand: 800 mm. Møbleringsafstand: XXX mm. -
Seite 18: Abstand Zu Brennbarer Wand, Geschützt Mit Brandschutzwand
Date: 16-05-2017 90580009 number: Weight: clenumber: Area: SCAN A/S Material: Constructed/Changed by: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580005.idw Articlenumber: Weight: Area: SCAN A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 80\90580009.idw Path: A-A ( 1 : 10 ) Møbleringsafstand: XXX mm. Brandbart materiale Brennbares Material... -
Seite 19: Cb-Technologie (Clean Burn)
GEBRAUCHSANLEITUNG CB-TECHNOLOGIE (CLEAN BURN) Der Kaminofen verfügt über CB-Technologie. Um die optimale Verbrennung der im Verbrennungsprozess freigesetzten Gase zu gewährleisten, strömt Luft durch ein speziell entwickeltes Kanalsystem. Die aufgewärmte Luft wird durch die Öffnungen in der hinteren Verkleidung der Brennkammer und an den Rauchumlenkplatten geleitet. Der Luftstrom wird durch den Verbrennungsprozess geregelt und ist deshalb nicht einstellbar. -
Seite 20: Einstellung Der Primär- Und Sekundärluft
Beim Anfeuern eines kalten Ofens ziehen Sie beide Regler nach rechts. Der Regler für Primärluft wird einen Halt (3) tref- fen. Den Regler ein bißchen heben und ganz nach rechts (4) ziehen. Schauen Sie sich unser Video über eine korrekte Feuerung und Justierung der Primär- und Sekundärluft auf www.scan.dk an, oder scannen Sie den QR-Code auf der nächsten Seite. -
Seite 21: Umweltfreundlicher Betrieb
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungs- prozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan.dk an oder Scannen Sie den QR-Code, scannen Sie die QR-Code. -
Seite 22: Dauerbetrieb
SENKRECHTES ANZÜNDEN Ein senkrechtes Anzünden ist auch umweltfreundlich und trägt dazu bei, die Glasscheibe optimal sauber zu halten. Verwenden Sie Folgendes für ein senkrechtes Anzünden: ¬ 4 Holzscheite ca. 19-25 cm lang und ungefähr 0,4-0,5 kg pro Stück ¬ 8-10 dünne Holzstücke mit einem Gesamtgewicht von ca. 300-400 g ¬... -
Seite 23: Betrieb Des Kamineinsatzes Im Frühjahr Oder Herbst
BETRIEB DES KAMINEINSATZES IM FRÜHJAHR ODER HERBST In der Übergangszeit mit geringerem Heizbedarf empfehlen wir, den Kamineinsatz einmal "von oben nach unten" anzuzün- den und hierbei evtl. zwei Holzscheite wie oben einzulegen, um sicherzustellen, dass die Auskleidung wieder freibrennt. DIE FUNKTION DES SCHORNSTEINS Der Schornstein ist der Motor des Kamineinsatzes. -
Seite 24: Auswahl Von Holz/Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeichnete Alternativen. -
Seite 25: Schornsteinkehren Und Reinigung Des Kaminofens
NB: Wartung und Reparation des Kaminofens müssen immer in kaltem Zustand vorgenommen werden. ÜBERPRÜFUNG DES KAMINOFENS Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen. -
Seite 26: Reinigung Des Glases
REINIGUNG DES GLASES Unsere Kaminöfen sind so konstruiert, dass starke Rußablagerungen auf dem Glas verhindert werden. Das beste Verfahren hierfür ist, auf eine gute Zufuhr von Verbrennungsluft zu achten. Sehr wichtig ist auch, dass das Holz trocken und der Schornstein richtig dimensioniert ist. Auch wenn Sie den Kaminofen gemäß... - Seite 27 FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Schornsteinzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬...
-
Seite 28: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern ausgetauscht oder repariert werden müssen. - Seite 29 NOTIZEN...
- Seite 32 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90080500 SCAN A/S Glasvænget 3-9 DK-5492 Vissenbjerg www.scan.dk 06.06.2018...
