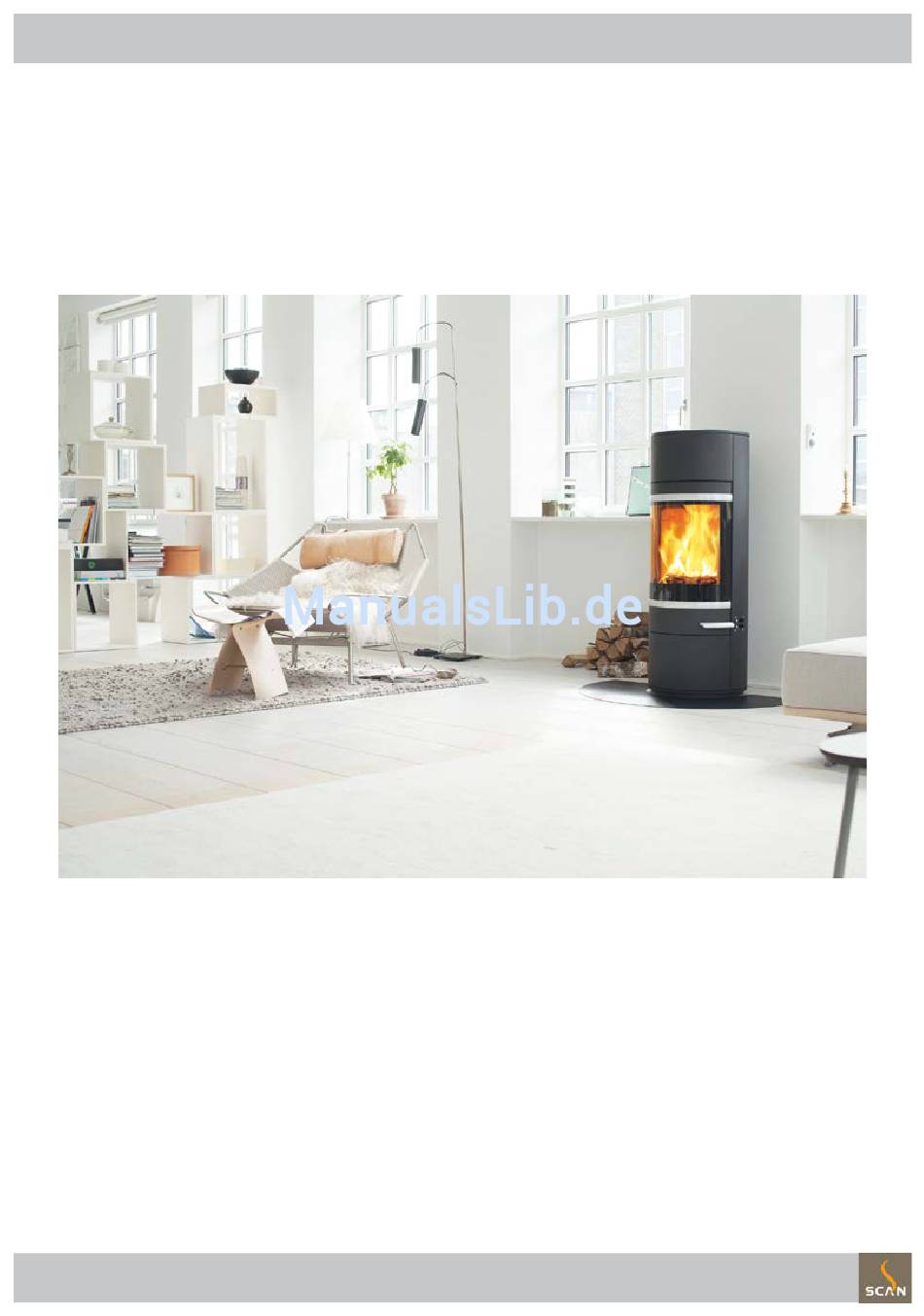

AUFBAU- UND GEBRAUCHSANLEITUNG
Scan 83 Serie
Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen
Sie haben ein Produkt eines führenden europäischen Kaminofenherstellers erworben. Wir sind uns sicher, dass Sie viele Jahre Freude an Ihrem
Kauf haben werden. Um Ihren Kaminofen optimal zu nutzen, müssen Sie unsere Hinweise und Anleitungen befolgen.
Lesen Sie diese Aufbau- und Gebrauchsanleitung sorgfältig, bevor Sie mit der Montage Ihres Kaminofens beginnen.
SCAN A/S - DK-5492 VISSENBJERG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SCAN 83-1

Inhaltszusammenfassung für SCAN 83-1

  • Seite 1 AUFBAU- UND GEBRAUCHSANLEITUNG Scan 83 Serie Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen Sie haben ein Produkt eines führenden europäischen Kaminofenherstellers erworben. Wir sind uns sicher, dass Sie viele Jahre Freude an Ihrem Kauf haben werden. Um Ihren Kaminofen optimal zu nutzen, müssen Sie unsere Hinweise und Anleitungen befolgen.

  • Seite 2: Inhaltsverzeichnis

    Aufbau Abstand zu brennbarem Material Montage des Rauchrohrstutzens im oberen Abgang Montage des Rauchrohrstutzens im hinteren Abgang Höheneinstellung des oberen Moduls Montage der Specksteinseiten Montage der Specksteinabdeckung Wärmespeicherstein Scan 83 Maxi Modelle Gebrauchsanleitung ..................24 CB-Technologie Primärluft Sekundärluft Luftleitplatten Aschenkasten Griff für Rüttelrost...

  • Seite 3: Technische Daten

    Montage von Zubehörteilen oder Zusatzausstattungen, Wenn Sie jegliche Feuerstellen bzw. Kaminöfen installieren, müs- die nicht von der Scan A/S geliefert werden. Dies kann auch der sen Sie die örtlichen Bau- und Wohnungsämter benachrichti- Fall sein, wenn für den Betrieb bzw. die Sicherheit notwendige Teile gen.

  • Seite 4: Technische Daten Und Maße

    Vermiculit Oberflächenbehandlung: .............. Senotherm Max. Holzscheitlänge: ................26 cm Gewicht Scan 83-1 / Scan 83-2: ............ca.. 117 kg Gewicht Scan 83-3 / Scan 83-4: ............ca. 125 kg Gewicht Scan 83-5 / Scan 83-6: ............ca. 186 kg Gewicht Scan 83-7 / Scan 83-8: ............ca. 212 kg Rauchrohrstutzen-Innendurchmesser: ...........
  • Seite 5 TECHNISCHE DATEN Maßskizze für Scan 83-1 und Scan 83-2 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse Scan 83-1 NAVN: EMNE: TG.NR: DATO: SIGN: MATERIALE: VÆGT:...

  • Seite 6: Maßskizze Für Scan 83-3 Und Scan

    TECHNISCHE DATEN Maßskizze für Scan 83-3 und Scan 83-4 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse - Scan 83-2 90583002 NAVN: EMNE: TG.NR: 23-01-2013 MATERIALE: VÆGT:...

  • Seite 7: Maßskizze Für Scan 83-5 Und Scan 83-6 Mit Oberem Specksteinmodul

    TECHNISCHE DATEN Maßskizze für Scan 83-5 und Scan 83-6 mit oberem Specksteinmodul 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Scan 83 Målskitse Scan 83 med fedtsten NAVN: EMNE: TG.NR:...

  • Seite 8: Maßskizze Für Scan 83-7 Und Scan 83-8 Mit Oberem Specksteinmodul

    TECHNISCHE DATEN Maßskizze für Scan 83-7 und Scan 83-8 mit oberem Specksteinmodul 230**** Höhe bis Anfang Rauchrohrstutzen am oberen Abgang Mitte hinterer Abgang *** Mitte Frischluftzufuhr hinterer Abgang **** Mitte Frischluftzufuhr unten Målskitse Scan 83 Maxi med fedtstenstop Scan 83...

  • Seite 9: Typenschild Für Scan 83 Serie

    Abstand zu brennbarem Material angibt. Kaminofens. Das Typenschild befindet sich auf der Rückseite des Kaminofens. Bitte notieren Sie sich diese Nummer unten, die Sie stets angeben müssen, wenn Sie mit Ihrem Händler oder der Scan A/S Kontakt aufnehmen. Typenschild Produkt-...

  • Seite 10: Montage

    Den Kaminofen vor dem Beginn der Installation auf eventuelle Der Rauchrohrstutzen und andere Einzelteile befinden sich in der Beschädigungen prüfen. Brennkammer des Kaminofens. Die Scan 83 Serie wird auf einer Holzpalette befestigt geliefert. Zur Scan 83, alle Typen: Entfernung der Verpackung die Abbildungen unten beachten. •...

  • Seite 11: Höheneinstellung Des Kaminofens

    MONTAGE Höheneinstellung des Kaminofens Umstellung der Gasfeder Um den Scan 83 in Bauart 1 zu ändern (selbstschließende Tür), muss Die Scan 83 Serie hat unten vier Einstellschrauben. Richten Sie den die Gasfeder umgestellt werden. Kaminofen mit den Stellschrauben gerade und vertikal aus.

  • Seite 12: Frischlufteinlass

    Materialien verwendet werden! Bei einem dichten Anschluss der Zuluftleitung und der Rauchrohre entspricht der Scan 83 dem Typ FC41x (für LAS-System) und FC51x. Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein. Die Klappe kann wieder geschlos- sen werden, wenn der Ofen abgekühlt ist.

  • Seite 13: Tragende Oberfläche

    T400 Bezeichnung mit G für den Rußbrandtest aufweisen. Kleine Vorlegeplatte für die Scan 83 Serie Anschluss mit 90°-Winkelstück Wenn Sie sich für den Scan 83 mit einem Winkelstück entscheiden, sollten Sie einen Bogenwinkel wählen, der besseren Zug ergibt. Drehsockel und 90°-Winkelstück Um die optimale Funktion des Drehsockels zu gewährleisten, muss...

  • Seite 14: Aufbau

    MONTAGE Aufbau: Aufstellung Ihres Kaminofens Der Kaminofen muss so aufgestellt werden, dass der eigentliche Kaminofen, das Rauchrohr und der Kamin vollständig gereinigt wer- den können. Abstand zu Möbeln: 900 mm Sie müssen allerdings einschätzen, ob Möbel oder andere Gegenstände durch zu große Nähe zum Kaminofen übermäßig aust- rocknen können.
  • Seite 15 MONTAGE Installation mit Drehsockel Brennbares Material Bitte merken! Ofen mit Drehsockel nicht raumluftunabhängigen Betrieb ansetzen.

  • Seite 16: Montage Des Rauchrohrstutzens Im Oberen Abgang

    VÆGT: SIGN: x4 M5x10 mm Schrauben DIMENSION: AREAL: Krog Iversen & Co A/S Montage røgstuds i topafgang Scan 83 NAVN: EMNE: DK-5492 Vissenbjerg© TG.NR: C:\Working Folder\Designs\Scan 83\90583026.idw STI: 21-02-13 MATERIALE: VÆGT: DATO: Dichtung Afmontage topplade an 83 EMNE: TG.NR: 90583007...

  • Seite 17: Montage Des Rauchrohrstutzens Im Hinteren Abgang

    DATO: SIGN: 31-01-2013 VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© AREAL: C:\Working Folder\Designs\Scan 83\90583005.idw Krog Iversen & Co A/S STI: DK-5492 Vissenbjerg© king Folder\Designs\Scan 83\90583007.idw Afmontage dækplade i sv Scan 83 NAVN: EMNE: MATERIALE: VÆ...
  • Seite 18 TG.NR: 21-02-13 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S Die Abdeckung vom hinteren Abgang des Kaminofens abnehmen. DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 83\90583018.idw STI: Abdeckung Hul i varmeskjold Scan 83 90583039 EMNE: TG.NR: 05-03-13 IALE: VÆGT: DATO:...

  • Seite 19: Höheneinstellung Des Oberen Moduls

    23-01-2013 SIGN: VÆGT: AREAL: Scan A/S Montage røgstuds i topafgang Scan 83 NAVN: EMNE: TG.NR: 90583019 DK-5492 Vissenbjerg© g Folder\Designs\Scan 83\10583900-Manual.iam 21-02-13 MATERIALE: VÆGT: DATO: SIGN: Højdejustering af topplade Scan 83 DIMENSION: AREAL: Krog Iversen & Co A/S 90583043 NAVN: EMNE: TG.NR:...

  • Seite 20: Montage Der Specksteinseiten

    MONTAGE Montage der Specksteinseiten Oberes Modul und Abdeckplatte im Kaminofensockel abnehmen Die Scan 83-5 / Scan 83-6 / Scan 83-7 / Scan 83-8 werden mit losen Specksteinplatten geliefert. Die Steine sollten in der beschriebenen Reihenfolge montiert werden. Achtung! Fangen Sie mit Stein Nr. 1 an.
  • Seite 21 MONTAGE Das mitgelieferte Dichtungsband (7 m/9 m) auf passende Längen Scan 83-7 / Scan 83-8 kürzen und wie unten gezeigt an den Kaminofenseiten anbringen. Scan 83-5 / Scan 83-6 Dichtungsband Dichtungsband Dichtungsband Dichtungsband Dichtungsband Dichtungsband Tætningsbånd for fedtsten Maxi Scan 83...
  • Seite 22 Das obere Modul wieder aufsetzen. 10583900-Ma NAVN: EMNE: TG.NR: 23-01-2013 DATO: MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Scan A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 83\10583900-Manual.iam STI: x3 M5x10 mm Schrauben Fedtstensmontage Scan 83 90583046 EMNE: TG.NR: Montage røgstuds i topafgang 15-03-2013 Scan 83 DATO: 90583019 SIGN:...

  • Seite 23: Montage Der Specksteinabdeckung

    Wärmespeicherstein Scan 83 Maxi Modelle Eine Specksteinabdeckung ist als Zubehör erhältlich. Die Specksteinabdeckung auf das obere Modul setzen. Wärmespeichersteine für die Scan 83 Maxi Modelle (Scan 83-3 / Montage der Specksteinabdeckung 83-4 / 83-7 / 83-8) bestehen aus einem speziellen Material mit hoher Wärmespeicherkapazität.

  • Seite 24: Gebrauchsanleitung

    CB-Technologie Scan 83 Brændkammer 90583012 EMNE: TG.NR: DATO: 01-02-13 VÆGT: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© Working Folder\Designs\Scan 83\90583012.idw Rysterist - askeskuffe Scan 83 NAVN: EMNE: TG.NR: 90583013 Griff für Rüttelrost 01-02-13 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen &...

  • Seite 25: Gebrauchsanleitung

    F ( 1 : 5 ) Aschenkasten in geschlossener Position Lukket Aschenkasten in geöffneter Position Åben Spjæld og askeskuffe Scan 83 90583014 NAVN: EMNE: TG.NR: 12-02-13 MATERIALE: VÆGT: DATO: SIGN: Åben DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 83\90583014.idw STI:...

  • Seite 26: Umweltfreundlicher Betrieb

    Restrauch verschmutzt die Umgebung und hat einen unan- genehmen Geruch. Anzünden Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zün- den das Holz schneller an und halten den Verbrennungsprozess sauber. Niemals flüssige Brennstoffe verwenden! Aufgrund der Größe der Brennkammer des Kaminofens muss das...

  • Seite 27: Umgang Mit Brennstoff

    BETRIEBSANLEITUNG Allgemeine Hinweise Dauerbetrieb Bitte beachten! Teile des Kaminofens, besonders die Außenflächen, Es ist wichtig, in der Brennkammer eine möglichst hohe Temperatur können im Gebrauch heiß werden. Seien Sie vorsichtig. zu erzielen. Dies führt zu einer optimalen Nutzung des Kaminofens und Brennstoffs sowie zu einer sauberen Verbrennung.

  • Seite 28: Wartung Ihres Kaminofens

    Siehe Seite 29-31, “Wartung”. Fichte Pappel Überprüfung des Kaminofens Die Scan A/S empfiehlt, dass Sie Ihren Kaminofen nach dem Kaminkehren bzw. nach einer Reinigung gründlich überprüfen. Wartung Ihres Kaminofens Prüfen Sie alle sichtbaren Oberflächen auf Risse. Achten Sie auf die Dichtheit aller Verbindungen und den korrekten Sitz aller Dichtungen.
  • Seite 29 25-01-13 MATERIALE: VÆGT: DATO: SIGN: 23750265 mm^2 DIMENSION: AREAL: Krog Iversen & Co A/S Obere Rauchumlenkplatte Halter für obere DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 83\90583008.idw STI: Rauchumlenkplatte Snit gennem ovn Scan 83 NAVN: EMNE: TG.N 339,26 kg 25-01-13 DATO: MATERIALE: VÆGT:...
  • Seite 30 Die obere Rauchumlenkplatte anheben und den Stift entfernen. Die Rauchumlenkplatte mit der Kante zuerst abwärts durch die Brennkammer führen. Die Rauchumlenkplatte um 90° drehen und abwärts durch die Brennkammer führen. Stift for øverste røgvenderplade Scan 85 NAVN: EMNE: TG.NR 19-11-10 MATERIALE: VÆGT:...

  • Seite 31: Abnehmen Der Brennkammerverkleidung

    STI: Afmontage brændkammerforing (side) Scan 83 NAVN: EMNE: TG.NR: 05-03-2013 MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Krog Iversen & Co A DK-5492 Vissenbjerg C:\Working Folder\Designs\Scan 83\90583035.idw STI: Øverste røgvenderplade Scan 85 90585039 NAVN: EMNE: TG.NR: 22-11-10 DATO: MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen &...

  • Seite 32: Fehlersuche

    FEHLERSUCHE Fehlersuche Die Tür schließt nicht Es kann passieren, dass sich der Schließmechanismus während des Rauchemissionen Transports verschiebt, und dass die Tür nicht schließen kann. Es ist einfach, den Schließmechanismus wieder richtig zu positionieren. • Feuchtes Holz Siehe unten. • Schlechter Kaminzug •...

  • Seite 33: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt

    Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach Meinung von Scan A/S auf- grund von Produktions- oder Konstruktionsfehlern ausgetauscht oder repariert werden müssen.

  • Seite 34: Eigene Notizen

    Eigene Notizen...
  • Seite 35 Eigene Notizen...
  • Seite 36 Version: Scan A/S - DK-5492 Vissenbjerg DE 90583500 05.03.2014...
